59/67 | F-B90

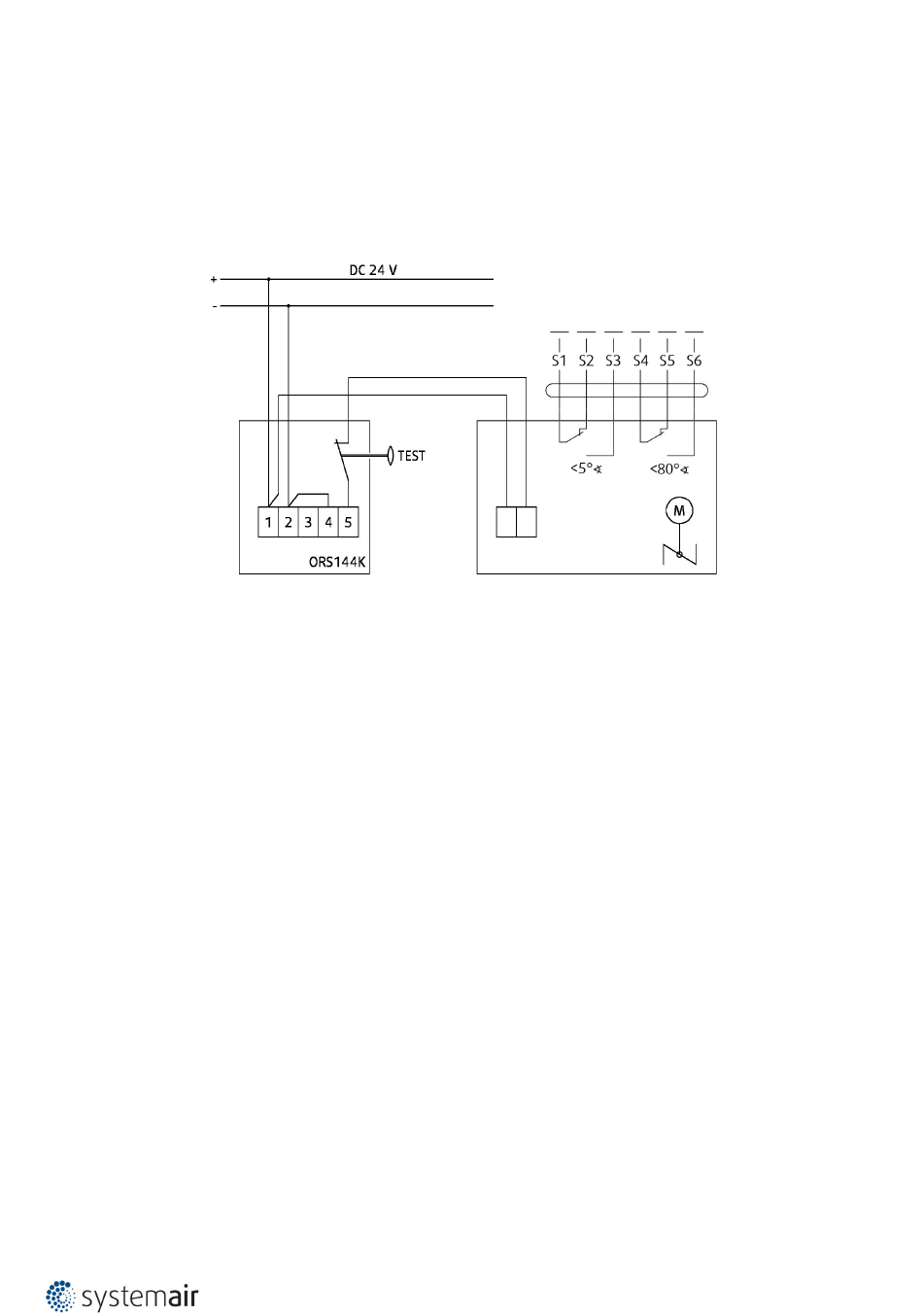

Auslöseart BSD24T und GSD24T
WICHTIG! Gefahr eines Stromschlags!
Schalten Sie die Stromversorgung aus, bevor Sie Arbeiten an elektrischen Geräten ausführen.
Nur qualifizierte Elektriker dürfen Arbeiten am elektrischen System ausführen.
Leistungsaufnahme beachten.
ANMERKUNGEN:
• Spannungsversorgung über Sicherheitstransformator.
Legende
1 Blaues Kabel
2 Braunes Kabel
S1 violettes Kabel (weiß für BF24-T)
S2 rotes Kabel (weiß für BF24-T)
S3 weißes Kabel (weiß für BF24-T)
S4 orangefarbenes Kabel (weiß für BF24-T)
S5 pinkfarbenes Kabel (weiß für BF24-T)
S6 graues Kabel (weiß für BF24-T)
Tf Thermoelement
