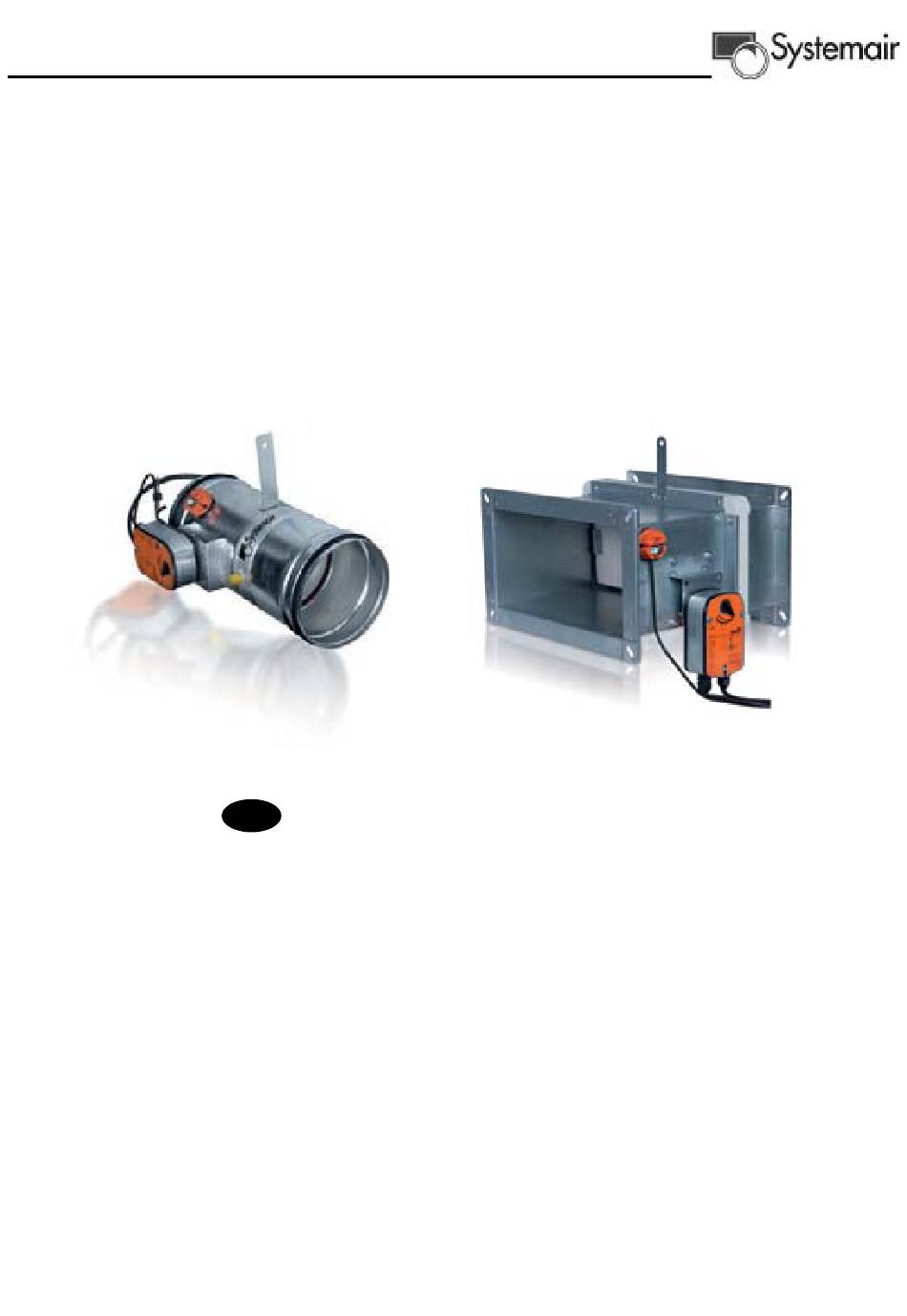

- Seite 1 PK-I-R EI60S / EI90S / EI120S Brandschutzklappe rund & PK-I-S EI90S / EI120S Brandschutzklappe eckig Installations-, Betriebs- und Prüfanleitung Systemair Juni 2010 PP 28 SK AA536...
-
Seite 2: Inhaltsverzeichnis
Die vorliegende Installations-, Betriebs- und Prüfanleitung erstreckt sich auf runde Brandschutzklappen vom Typ PK-I-R EI60S, EI90S, EI120S sowie eckige Brandschutzklappen vom Typ PK-I-S EI90S, EI120S, hergestellt von der Firma Imos – Systemair. Sie enthält grundlegende Informationen und Empfehlungen über dem Aufbau, der Installation und Verwendung, die für einen ordnungsgemäßen störungsfreien Betrieb des Gerätes zu beachten sind. -
Seite 3: Installationsanleitung
1 Installationsanleitung • Sämtliche Anschlussleitungen zur Brandschutzklappe müssen gestützt oder gehängt werden, damit sich das Gewicht nicht auf die Konstruktion der Klappe überträgt. Die Klappe darf nicht von dem Gewicht der Brandwand, in welcher sie eingebaut ist, belastet sein. Die Auslöseeinrichtung darf auf beliebiger Seite der Wand eingebaut werden, sie ist aber so einzubauen, damit sie problem- los für Prüf- bzw. -
Seite 4: Einbau Der Bsk In Feste Oder Elastische Wand Mit Mineralwolle
1.1.2 Brandschutzklappe eckig 1. Bereiten sie zum Zweck der Installation in der Wand eine eckige Öffnung mit Mindestmaßen d + 160 mm und v + 160 mm vor. 2. Legen sie die Brandschutzklappe in die Mitte der Öffnung so ein, damit die Klappenversteifung an der Wand anliegt und der Klap- penblatt sich in der Wand befindet. - Seite 5 Abb. 3 Einbau der Brandschutzklappe rund, mit Mineralwolle 1.2.2 Brandschutzklappe eckig 1. Bereiten sie zum Zweck der Installation in der Wand eine eckige Öffnung mit Mindestmaßen d + 160 mm und v + 160 mm vor. 2. Die Öffnung in einer elastischen Wand muss mit einem Metallrahmen ausgesteift werden. Legen sie die Brandschutzklappe in die Mitte der Öffnung so ein, damit sich der Klappenblatt in der Wand befindet.
-
Seite 6: Betriebsanleitung
2 Betriebsanleitung Brandschutzklappe ist durch das Öffnen ihres Klappenblatts zum Betrieb bereit. Die Endlagen AUF oder ZU des Klappenblatts können entsprechend des Klappenzubehörs mit Endschaltern signalisiert werden. 2.1 Elektrische Auslöseeinrichtung Schließen sie die elektrische Auslöseeinrichtung an die Netzspannung (siehe Schaltpläne), dadurch startet der elektrische Antrieb und dieser bringt die Klappe in Betriebsstellung. -
Seite 7: Manuelle Auslöseeinrichtung
2.2 Manuelle Auslöseeinrichtung Schließen sie den Elektromagnet (8) sowie die Endschalter (9) an die Versorgungsspannung sowie an das zentrale Gebäudesteu- erungssystem an. Ziehen sie den Hebelgriff (2) in Richtung vom Klappengehäuse und bewegen sie den Hebel (1) von der Stellung ZU in die Stellung AUF. -
Seite 8: Wechsel Der Sicherung In Der Kleinen Manuellen Brandschutzklappe
3.2.2 Wechsel der Sicherung in der großen manuellen Brandschutzklappe Die Brandschutzklappen IMOS-Systemair sind als wartungsfrei ausgeführt, d. h. während der vorgesehenen Lebenszeit sind außer den geplanten Prüfungen keine Wartungsarbeiten notwendig. Im Falle einer Auslösung der Schmelzsicherung kann man diese problemlos nach der Demontage der Grundplatte mit der Auslöseeinrichtung aus dem Gehäuse der Brandschutzklappe wechseln. -
Seite 9: Betriebsbedingungen
Abb. 14 Ziehen sie die Grundplatte raus Abb. 15 Sicherungswechsel in einer Großen BSK mit manueller Auslöseeinrichtung Betriebsbedingungen Die Auslöseeinrichtung hält die Klappe betriebsbereit für die gesamte Lebensdauer in Übereinstimmung mit der Betriebsanleitung von dem Hersteller. Ohne vorherige Zustimmung des Herstellers dürfen auf der Brandschutzklappe keine Änderungen sowie Eingriffen in ihre Funktion durchgeführt werden. -
Seite 10: Konformitätserklärung
Konformitätserklärung Nr. 28/2001/PKI Produktidentifikation: Brandschutzklappe, PKI Hersteller: Geschäftsbezeichnung: IMOS-Systemair s. r. o. Sitz: Kalinkovo 146, Slowakische Republik Firmen-Id.-Nr.: 00683868 Werkstandort: Kalinkovo Produktbeschreibung und -bestimmung: Das Produkt wird als Absperrvorrichtung in Lüftungsleitungen eingesetzt, um auf der Grundlage einer (z. B. mechanischen, thermischen, elektrischen) Auslösung mit dem Klappenblatt die Lüftungsleitung abzusperren und so die Ausbreitung von Flammen, Wärme und Rauch... -
Seite 11: Betriebsbuch
Datum u. Unterschrift des Prüftechnikers Garantiebedingungen: 1. Auf alle PKI- Brandschutzklappen gewährt IMOS-Systemair s.r.o. eine Garantie 24 Monate ab Produktlieferung, im Falle einer Sondervereinbarung maximal 30 Monate ab Lieferdatum. 2. Jedes Produkt wird im Herstellerwerk vor Auslieferung einer Prüfung unterzogen. Der Hersteller garantiert, dass die Produkteigenschaf- ten für die gesamte Garantielaufzeit in Übereinstimmung mit den einschlägigen technischen Normen sein werden, unter Voraussetzung... -
Seite 12: Produktzertifikat
Produktzertifikat Feuerwiderstandsdauer Zertifikat Ausgabedatum PK-I-S EI 90 S SK01-ZSV-0118 12.6.2008 PK-I-S EI 120 S SK01-ZSV-0157 12.6.2008 PK-I-R EI 60 S SK01-ZSV-0159 12.6.2008 PK-I-R EI 90 S SK01-ZSV-0160 12.6.2008 PK-I-R EI 120 S SK01-ZSV-0161 12.6.2008 Bauart Klasse Berechtigte Person Norm Hersteller FIRES s.r.o.
