37/67 | F-B90
Legende – Installation 3. Weichschott, Typen 11, 22
1 Brandschutzklappe F-B90
2 Luftleitungen aus Stahlblech
3 Mineralwollfüllung (min. 140 kg/m3)
4 Gitter
5 Brandschutzanstrich z.B. Isover BSF (ISOVER)
6 Verlängerungsstück
7 Schraube M6 × 20 bis 25 mm, maximales Anzugsdrehmoment 4,5 Nm
8 Selbstschneidende Stahlschraube Größe 4,2 ... 4,8; Länge 80 mm (z.B. DIN 7981C / DIN 7982C)
Y Schnittebene
Y1
Querschnitt des Weichschotteinbau EI90S und EI120 in einer Leichtbauwand (Wandstärke entspricht 125 mm) mit
Gitter auf beiden Seiten
Y2
Querschnitt des Weichschotteinbau EI90S und EI120 in einer Massivwand (Wandstärke entspricht 125 mm) mit Gitter
auf beiden Seiten
Y3
Querschnitt des Weichschotteinbau EI90S und EI120 in einer Massivwand (Wandstärke ist größer als 125 mm) mit
Gitter auf beiden Seiten

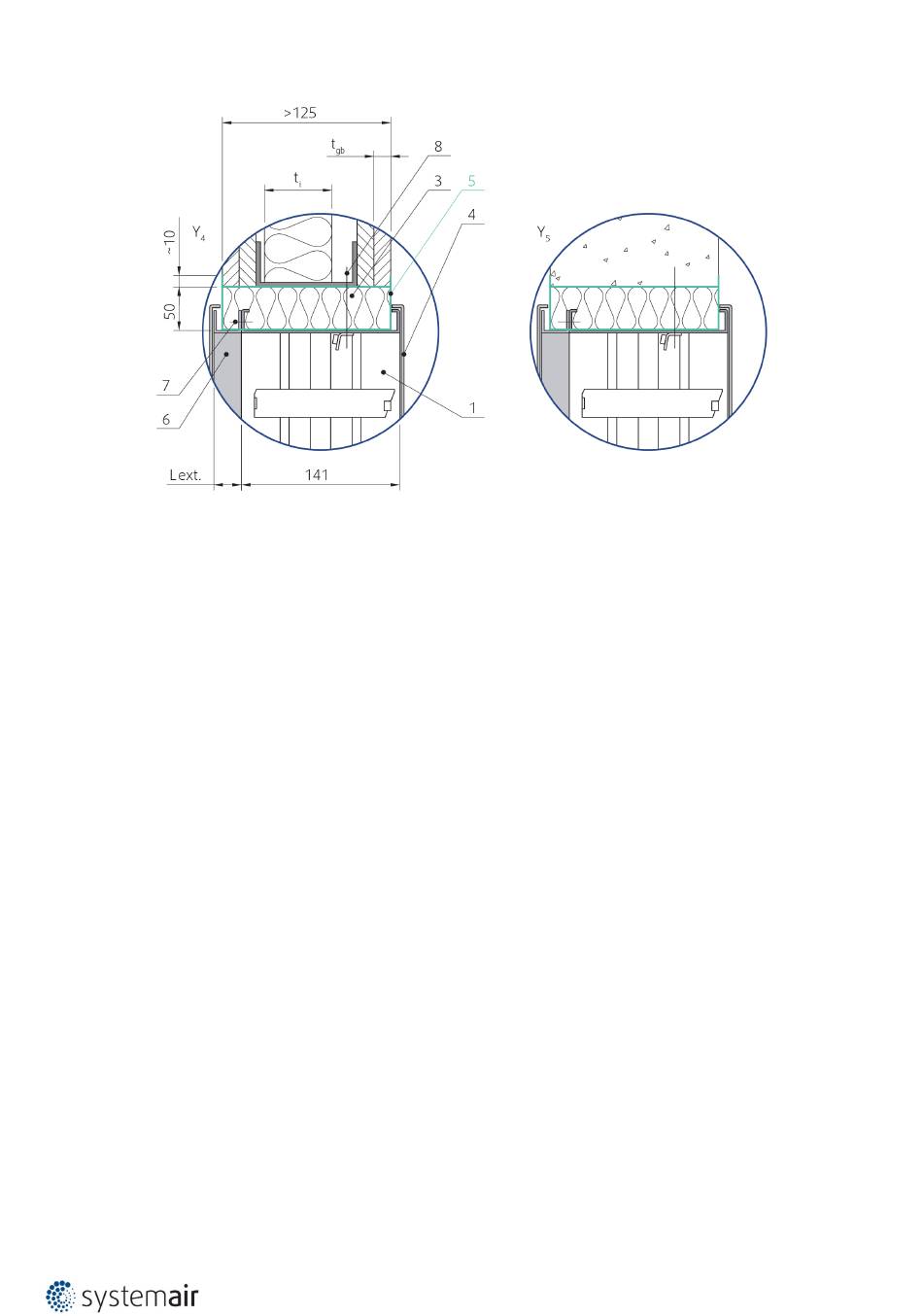

Y4
Querschnitt des Weichschotteinbau EI90S und EI120 in einer Leichtbauwand (Wandstärke ist größer als 125 mm) mit
verbundenem Verlängerungsstück und Gitter auf beiden Seiten
Y5
Querschnitt des Weichschotteinbau EI90S und EI120 in einer Massivwand (Wandstärke ist größer als 125 mm) mit
verbundenem Verlängerungsstück und Gitter auf beiden Seiten
