33/67 | F-B90

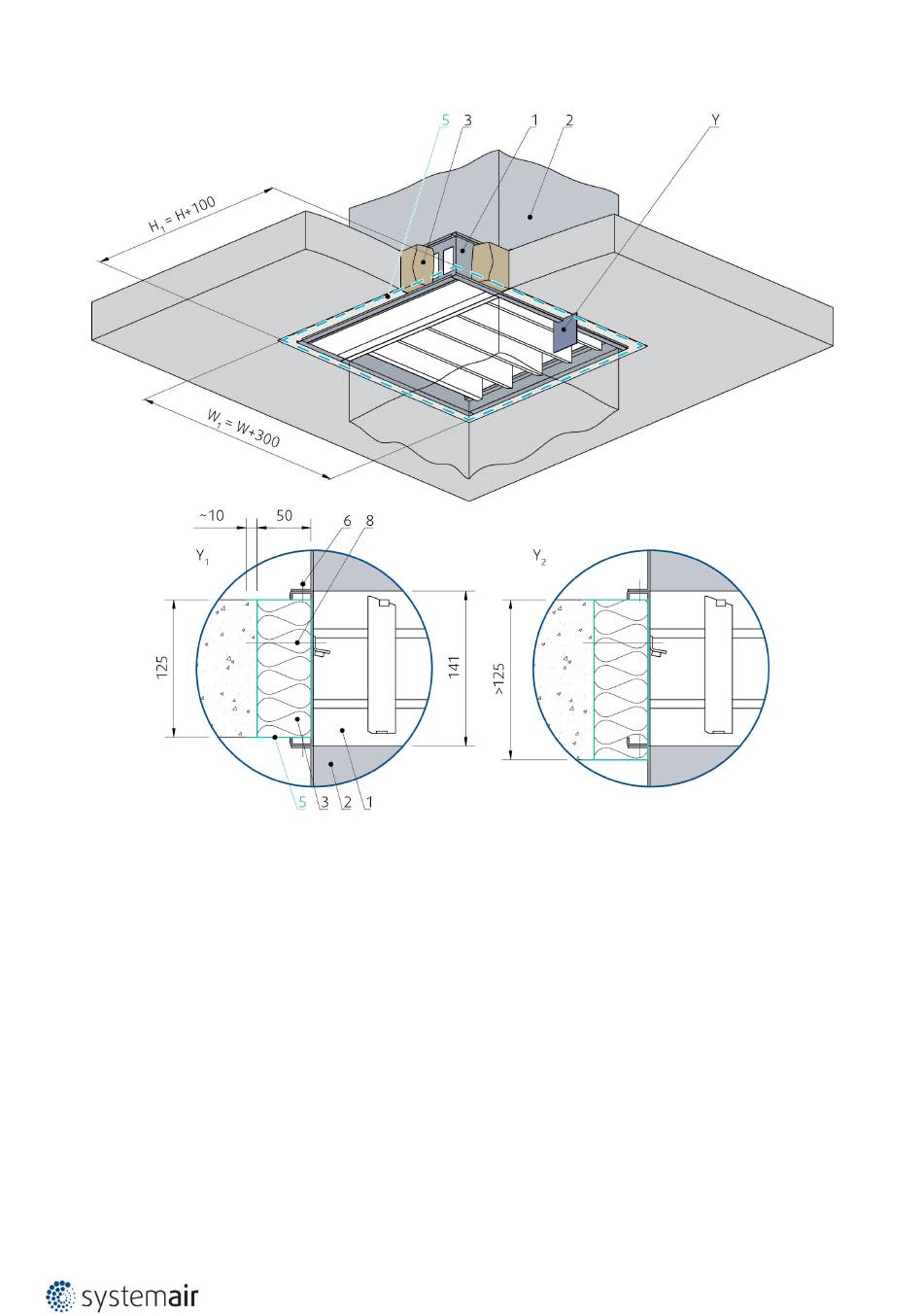

In der Decke bzw. dem Boden installierter Typ 00, 01, 02 (Max EI90S)
Legende – Installation 3. Weichschott, Typen 00, 01, 02
1 Brandschutzklappe F-B90
2 Luftleitungen aus Stahlblech
3 Mineralwollfüllung (min. 140 kg/m3)
4 Gitter
5 Brandschutzanstrich z.B. Isover BSF (ISOVER)
6 Verlängerungsstück
7 Schraube M6 × 20 bis 25 mm, maximales Anzugsdrehmoment 4,5 Nm
8 Selbstschneidende Stahlschraube Größe 4,2 ... 4,8; Länge 80 mm (z.B. DIN 7981C / DIN 7982C)
Y Schnittebene
Y1 Querschnitt der Weichschotteinbau EI90S in einer Leichtbauwand (Wandstärke entspricht 125 mm) mit Gitter
Y2 Querschnitt der Weichschotteinbau EI90S in einer Massivwand (Wandstärke entspricht 125 mm) mit Gitter
Y3 Querschnitt der Weichschotteinbau EI90S in einer Leichtbauwand (Wandstärke ist größer als 125 mm) mit Gitter
Y4 Querschnitt der Weichschotteinbau EI90S in einer Massivwand (Wandstärke ist größer als 125 mm) mit Gitter
Y5 Querschnitt der Weichschotteinbau EI90S in einer Leichtbauwand (Wandstärke entspricht 125 mm)
Y6 Querschnitt der Weichschotteinbau EI90S in einer Massivwand (Wandstärke entspricht 125 mm)
