26/67 | F-B90

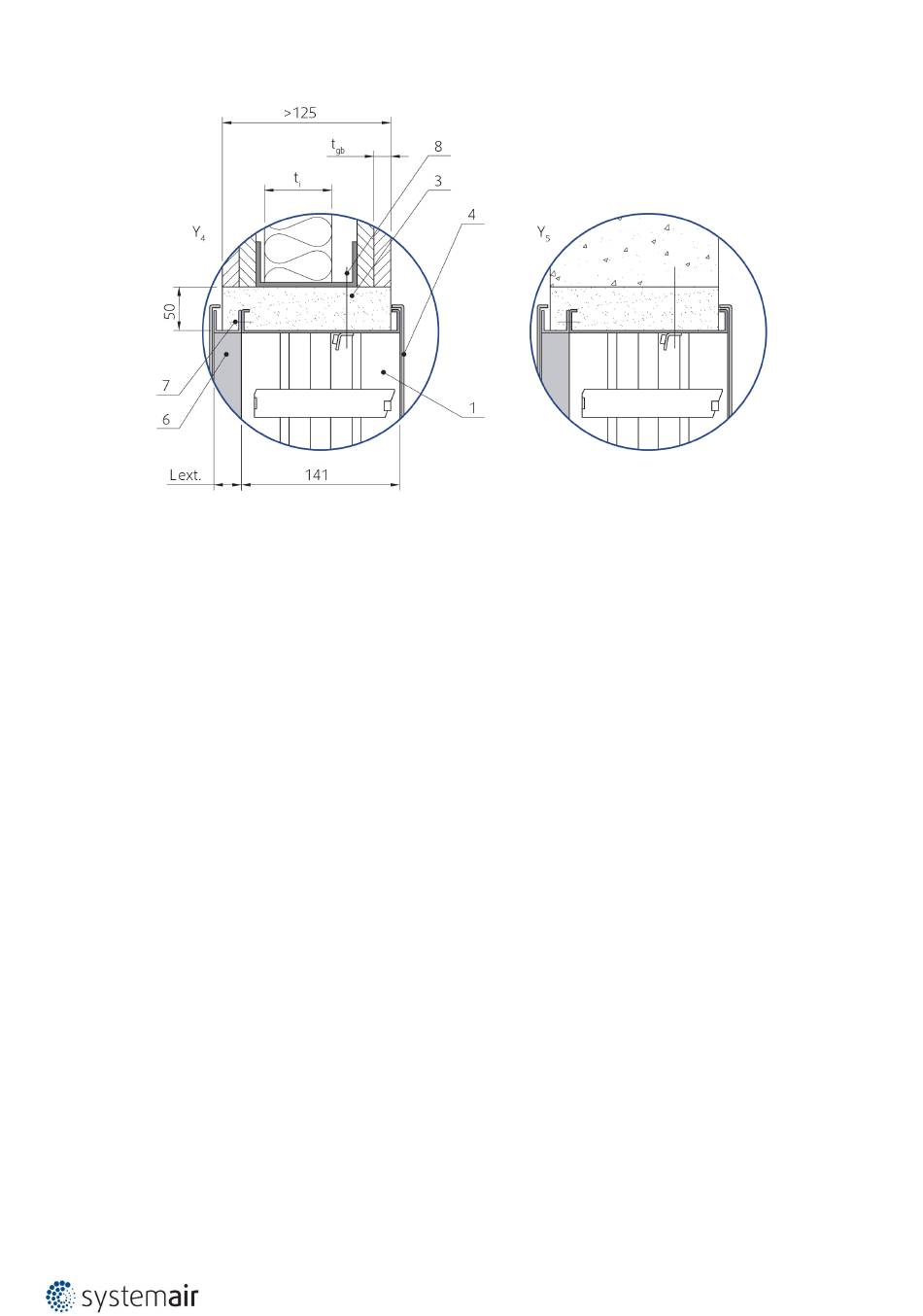

Legende – Installation 1. Nasseinbau, Typen 11, 22
1 Brandschutzklappe F-B90
2 Luftleitungen aus Stahlblech
3 Gipsputz-, Mörtel- oder BetonfüllungenZulässig sind folgende Mörtel:
• DIN 1053: Gruppen II und III
• EN 998-2: Klasse M 2 bis M 10
• Brandschutzmörtel zugelassen nach den o.g. Normen
• Alternativ gleichwertige Mörtel, Gipsmörtel mit Nachweis
4 Gitter
6 Verlängerungsstück
7 Schraube M6 × 20 bis 25 mm, maximales Anzugsdrehmoment 4,5 Nm
8 Selbstschneidende Stahlschraube Größe 4,2 ... 4,8; Länge 80 mm (z.B. DIN 7981C / DIN 7982C)
Y Schnittebene
Y1
Querschnitt Nasseinbau EI90S und EI120 in einer Leichtbauwand (Wandbreite entspricht 125 mm) mit Gitter auf
beiden Seiten
Y2
Querschnitt Nasseinbau EI90S und EI120 in einer Massivwand (Wandbreite entspricht 125 mm) mit Gitter auf beiden
Seiten
Y3
Querschnitt Nasseinbau EI90S und EI120 in einer Massivwand (Wandbreite ist größer als 125 mm) mit Gitter auf
beiden Seiten
Y4
Querschnitt Nasseinbau EI90S und EI120 in einer Leichtbauwand (Wandbreite ist größer als 125 mm) mit
verbundenem Verlängerungsstück und Gitter auf beiden Seiten
Y5
Querschnitt Nasseinbau EI90S und EI120 in einer Massivwand (Wandbreite ist größer als 125 mm) mit verbundenem
Verlängerungsstück und Gitter auf beiden Seiten
