F-B90
Auslösungsart BST0
WICHTIG! Gefahr eines Stromschlags!
Schalten Sie die Stromversorgung aus, bevor Sie Arbeiten an elektrischen Geräten ausführen.
Nur qualifizierte Elektriker dürfen Arbeiten am elektrischen System ausführen.
Leistungsaufnahme beachten.
ANMERKUNGEN:

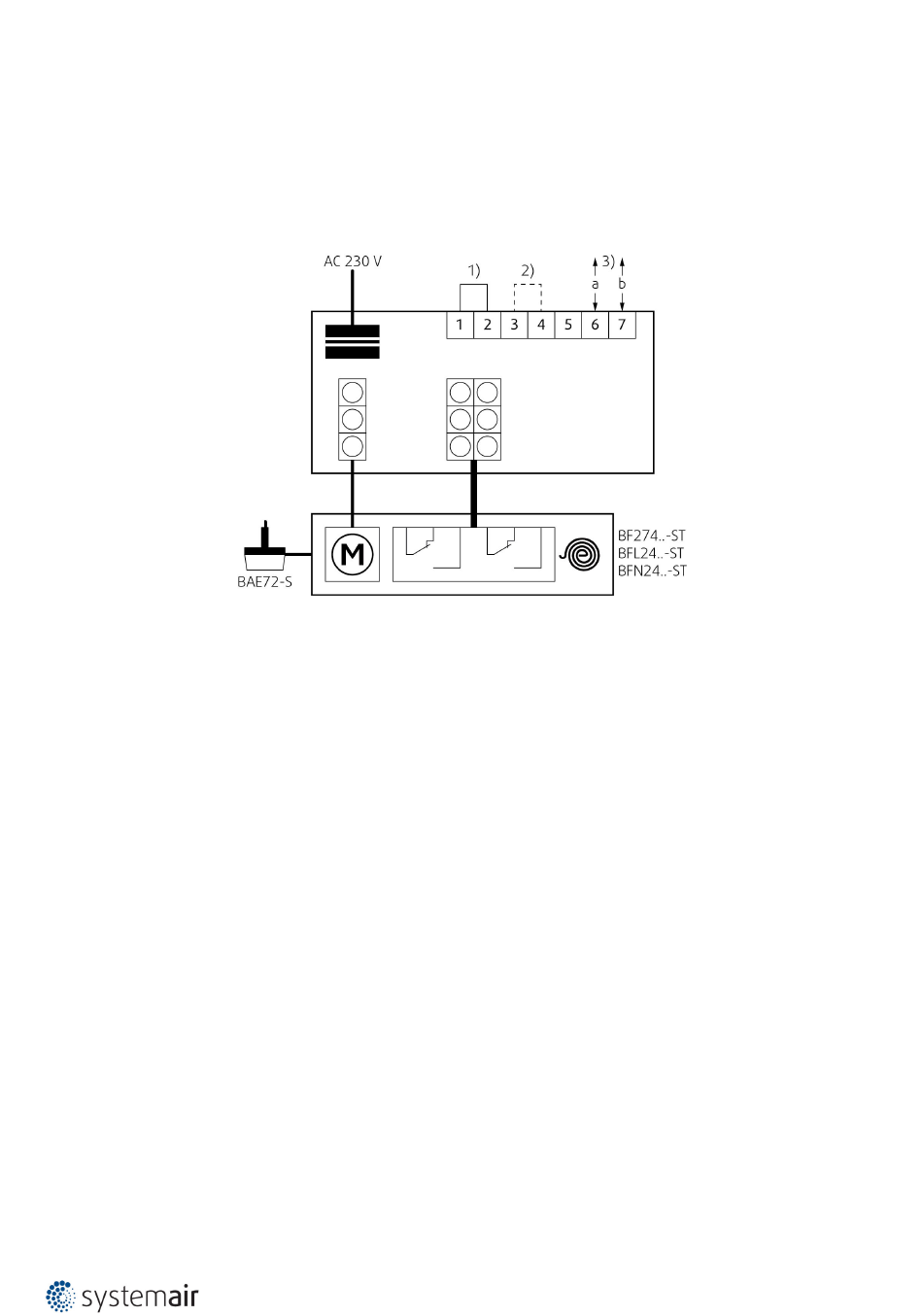

Anschlussschema für standardmäßig eingebautes BKN230-24-Gerät.
Legende
1)
Brücke werkseitig montiert. Kann bei Bedarf für den Austausch durch einen thermoelektrischen Auslöser entfernt
werden (die Sicherheitsfunktion wird ausgelöst, wenn die Klemmen 1 und 2 nicht verbunden sind).
2) Brücke wird nur zu Zwecken der Inbetriebnahme und ohne BKS24-.. genutzt!
3) Zweidrahtleiter an BKS24-..
