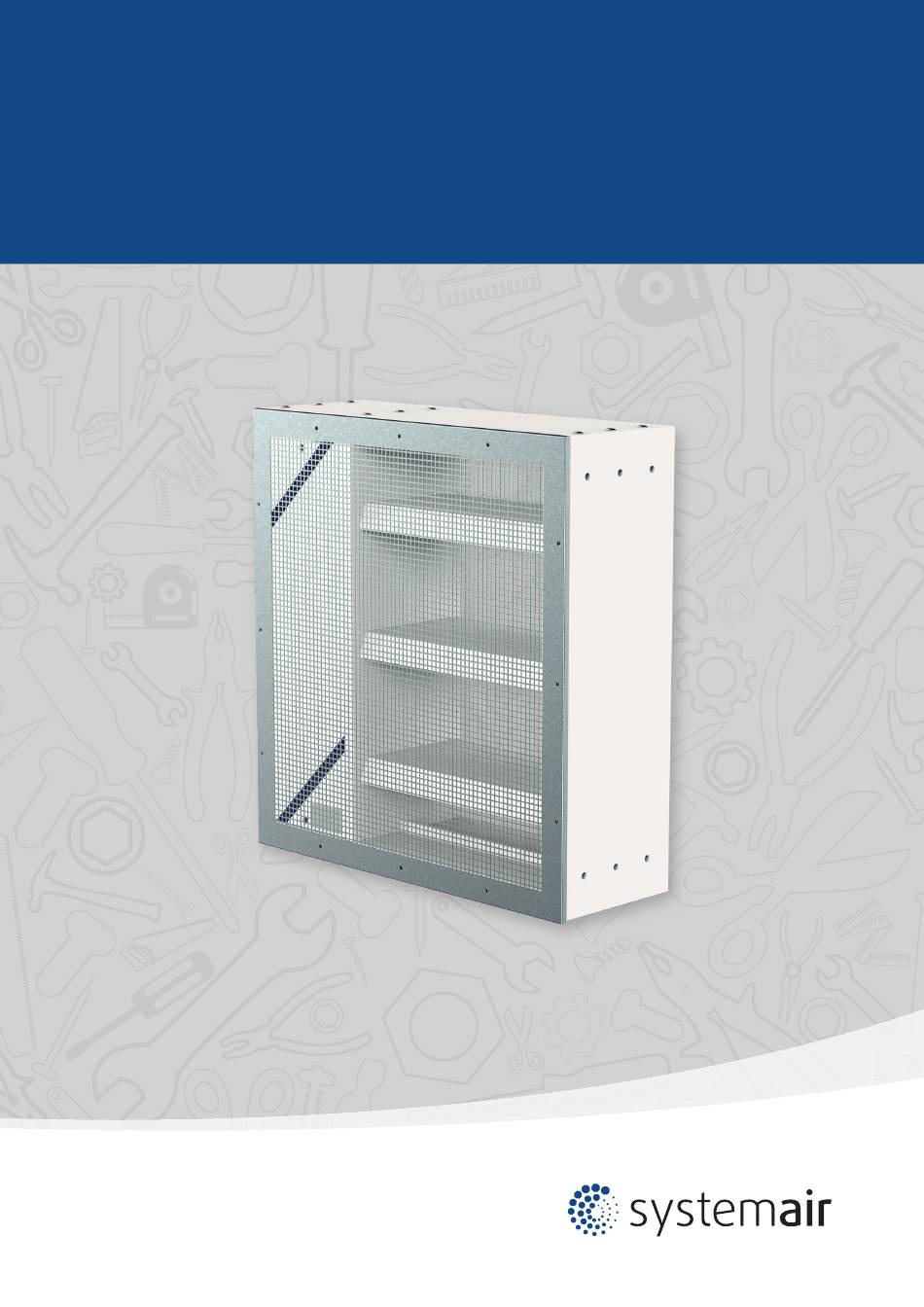

- Seite 1 Brandschutz S-BM2 Entrauchungsklappen nach DIN EN 12101-8 - MA Multi Montage-, Betriebs- und Wartungsanleitung...
-
Seite 2: Inhaltsverzeichnis
2/48 | Montage-, Betriebs- und Wartungsanleitung S-BM2 | 01/2020 Inhaltsverzeichnis Einleitung......3 Warnhinweise ......4 Betriebsbedingungen . -
Seite 3: Einleitung
01/2020 | Montage-, Betriebs- und Wartungsanleitung S-BM2 | 3/48 Einleitung Alle Entrauchungsklappen des Typs S-BM2 sind gemäß dieser Anleitung einzubauen. S-BM2 Entrauchungsklappe in Mehrfach Lamellen Klappenblatt Ausführung, mit und ohne Schutzgitter für Einbau in Wände und Lügtungsleitungen. Abmessungen (mm): B × H = 200 × 425 bis 1000 × 1225... -
Seite 4: Warnhinweise
4/48 | Montage-, Betriebs- und Wartungsanleitung S-BM2 | 01/2020 Warnhinweise Bitte beachten Sie folgende Punkte 1. Die Installation muss durch fachkundiges Personal erfolgen. 2. Beachten Sie alle Installationshinweise in dieser Anleitung. 3. Überprüfen Sie die Funktionalität der Klappe gemäß dem Kapitel „Funktionskontrolle der Entrauchungsklappe“ bevor sie diese montieren. -
Seite 5: Montage
01/2020 | Montage-, Betriebs- und Wartungsanleitung S-BM2 | 5/48 Montage Bei der Installation der Entrauchungsklappen ist darauf zu achten, dass keinerlei Kraftübertragung sowohl bei Wand- und Deckeneinbau als auch außerhalb am oder im Kanal übertragen wird • Der Klappenantrieb kann auf beiden Seiten der Wand angebracht werden, muss aber so platziert werden, dass erbei der Inspektion zugänglich ist... -
Seite 6: Einbauarten
6/48 | Montage-, Betriebs- und Wartungsanleitung S-BM2 | 01/2020 Einbauarten Alle Entrauchungsklappen S-SA2 und S-SA2L sind CE-zertifiziert nach DIN 12101-8 sowie nach DIN EN 1366-10 geprüft und nach DIN EN 13501 klassifiziert. Tab. 1: Feuerwiderstand S-BM2 - Wandmontage Bauart/Mindestdicke (mm) zulässige... - Seite 7 01/2020 | Montage-, Betriebs- und Wartungsanleitung S-BM2 | 7/48 Legende Nass-Einbau Trocken-Einbau Einbau geschraubt Klappenmontage auf der Kanaloberfläche - Unterseite des Kanals Klappenmontage auf der Kanaloberfläche - Oberseite des Kanals Klappenmontage auf der Kanaloberfläche - linke oder rechte Seite des Kanals Klappeneinbau innerhalb des Kanals - außerhalb der Tragkonstruktion...
-
Seite 8: Vorbereitung Der Öffnung
8/48 | Montage-, Betriebs- und Wartungsanleitung S-BM2 | 01/2020 Einbau S-BM2: Vorbereitung der Öffnung Die Entrauchungsklappe S-BM2 kann in einer Tragkonstruktion zwischen den Zonen „multi-multi”, „multi-single” und „single-multi” eingebaut werden. Vorbereitung der Öffnung in einer Massivwand Abb. 1: Massivwand/Decke mit eckiger Öffnung HINWEIS: Die Maße B... - Seite 9 01/2020 | Montage-, Betriebs- und Wartungsanleitung S-BM2 | 9/48 Vorbereitung der Öffnung in einer Leichtbauwand Abb. 2: Leichtbauwand (Gipskarton) mit rechteckiger Öffnung und vertikalem Querschnitt (rechts) Legende Beidseitig 2 Lagen feuerbeständige Gipskartonplatten Typ F, EN 520 (Dicke s. Tab. 4) Vertikale CW-Profile (Profile mit s nach Feuerwiderstandsklasse, s.
-
Seite 10: Montageabstände
10/48 | Montage-, Betriebs- und Wartungsanleitung S-BM2 | 01/2020 Montageabstände Nach EN 1366-2 sind die Mindestabstände von Entrauchungsklappen zur Wand oder Decke mit 75 mm vorgegeben. Bei Mehrfachdurchbrüchen durch Brandschutzwände beträgt der Mindestabstand zwischen zwei Entrauchungsklappen 200 mm. Dies gilt für die Abstände zwischen Klappengehäuse und angrenzenden Elementen, die die Brandschutzwand durchdringen. - Seite 11 01/2020 | Montage-, Betriebs- und Wartungsanleitung S-BM2 | 11/48 Handhabung der S-BM2 Das Material der S-BM2 besteht aus Promatbauplatten. Dieses ist sehr stoß-empfindlich und ihre Handhabung muss mit Sorgfalt durchgeführt werden. Kleinere Klappen abmessungen können gut von 2 Personen transportiert und in die Einbauöffnung eingesetzt werden.
- Seite 12 12/48 | Montage-, Betriebs- und Wartungsanleitung S-BM2 | 01/2020 Y₂ Abb. 6: Die Entrauchungsklappe vorsichtig mit dem Gabelstapler/Kran anheben. HINWEIS: Y = Schnittansicht Abb. 7: Die Öffnung entsprechend der gewünschten Einbauart vorbereiten (Klappenaufhängung, Anschlüsse und/oder Befüllung). Die Entrauchungsklappe in die Öffnung einstellen (Wandmontage) oder auf die Öffnung auflegen (Kanalmontage).
- Seite 13 01/2020 | Montage-, Betriebs- und Wartungsanleitung S-BM2 | 13/48 Y₃ Abb. 8: Nach dem Einsetzen die EK mit dem Lüftungskanal verbinden. Kanal anschließen a) Bei Wandmontage - Füllung entsprechend der gewünschten Einbauart einbringen. b) Bei Kanaleinbau - die Aufhängungen so befestigen, dass die Klappe gestützt wird.
-
Seite 14: Nass-Einbau
2. Die geschlossene Klappe gemäß Abschnitt „Handhabung der S-BM2“ in die Mitte der Öffnung einführen, sodass sich das Klappenblatt innerhalb der Wand befindet. Bei Entrauchungsklappen größer 600 mm, ist eine Stütze bei Nasseinbau zu verwenden um eine Kraftübertragung der Füllung auf EK zu verhindern. - Seite 15 01/2020 | Montage-, Betriebs- und Wartungsanleitung S-BM2 | 15/48 Nass-Einbau Abb. 11: Nass-Einbau der Entrauchungsklappe S-BM2...
- Seite 16 16/48 | Montage-, Betriebs- und Wartungsanleitung S-BM2 | 01/2020 Nass-Einbau Legende Schnittzeichnungen Nass-Einbau in Leichtbauwände (Ausrichtung an Außenseite) Nass-Einbau in Massiv Wände (Ausrichtung an Außenseite) Nass-Einbau in Leichtbauwände (Ausrichtung an Innenseite) Nass-Einbau in Massiv Wände (Ausrichtung an Innenseite) Nass-Einbau in Leichtbauwände mit Gitterabschluss (Ausrichtung an Außenseite) Nass-Einbau in Massiv Wände mit Gitterabschluss (Ausrichtung an Außenseite)
- Seite 17 01/2020 | Montage-, Betriebs- und Wartungsanleitung S-BM2 | 17/48 Nass-Einbau Y₅ 12,5 Y₆ ≥50 ≥10 ≥10 ≥50 Y₇ Y₈ 12,5 ≥50 Y₉ ≥10 ≥10...
-
Seite 18: Trocken-Einbau
Abb. 12) hergestellt. 2. Die Klappe gemäß Abschnitt „Handhabung der S-BM2“ in die Mitte der Öffnung einführen, sodass sich das Klappenblatt innerhalb der Wand befindet. 3. Den Bereich zwischen Wand und Klappe mit Mineralwolle (3) mit einer Dichte von mindestens 100 kg/m vollflächig... - Seite 19 01/2020 | Montage-, Betriebs- und Wartungsanleitung S-BM2 | 19/48 Trocken-Einbau Abb. 12: Trocken-Einbau der Entrauchungsklappe S-BM2...
- Seite 20 20/48 | Montage-, Betriebs- und Wartungsanleitung S-BM2 | 01/2020 Trocken-Einbau Legende Schnittzeichnungen Trocken-Einbau in Leichtbauwände (Ausrichtung an Außenseite) Trocken-Einbau in massive Wände (Ausrichtung an Außenseite) Trocken-Einbau in Leichtbauwände (Ausrichtung an Innenseite) Trocken-Einbau in massive Wände (Ausrichtung an Innenseite) Trocken-Einbau in Leichtbauwände mit Gitterabschluss (Ausrichtung an Außenseite) Trocken-Einbau in massive Wände mit Gitterabschluss (Ausrichtung an Außenseite)
- Seite 21 01/2020 | Montage-, Betriebs- und Wartungsanleitung S-BM2 | 21/48 Trocken-Einbau 12,5 Y₅ 12,5 ≥50 ≥50 Y₆ ≥10 ≥10 ≥50 Y₇ Y₈ 12,5 Y₉ 12,5 ≥50 ≥50 ≥10 ≥10...
-
Seite 22: Einbau Geschraubt
Abb. 13) hergestellt. 2. Die geschlossene Klappe gemäß Abschnitt „Handhabung der S-BM2“ in die Mitte der Öffnung einführen, sodass sich das Klappenblatt innerhalb der Wand befindet. Bei Entrauchungsklappen größer 600 mm, wird eine Stütze in der Entrauchungsklappe empfohlen, um Beschädigungen des Klappengehäuses während des Einbaus durch das Gewicht der Füllung zu vermeiden. - Seite 23 01/2020 | Montage-, Betriebs- und Wartungsanleitung S-BM2 | 23/48 geschraubt Abb. 13: Geschraubter Einbau der Entrauchungsklappe S-BM2...
- Seite 24 24/48 | Montage-, Betriebs- und Wartungsanleitung S-BM2 | 01/2020 geschraubt Legende Schnittzeichnungen Geschraubter Einbau in Leichtbauwände (Ausrichtung an Außenseite) Geschraubter Einbau in Leichtbauwände (Ausrichtung an Innenseite) Geschraubter Einbau in Leichtbauwände mit Gitterabschluss (Ausrichtung an Außenseite) Geschraubter Einbau in Leichtbauwände mit Gitterabschluss (Ausrichtung an Innenseite) Geschraubter Einbau in Leichtbauwände mit Gitterabschluss beidseitig...
- Seite 25 01/2020 | Montage-, Betriebs- und Wartungsanleitung S-BM2 | 25/48 geschraubt Y₃ 12,5 ≥50 ≥50 Y₄ ≥50 ≥10 ≥10 ≥50 12,5 ≥50 ≥50 Y₅ ≥10 ≥10...
-
Seite 26: Einbau Im Kanal Mit Promatect-Platten
26/48 | Montage-, Betriebs- und Wartungsanleitung S-BM2 | 01/2020 Einbau im Kanal mit Promatect-Platten Die Entrauchungsklappe S-BM2 kann an „single” (geprüft nach EN 1366-9) oder „multi” (geprüft nach EN 1366-8) Kanälen montiert werden. Sollte die Feuerwiderstandsdauer des angeschossenen Lüftungskanals niedriger sein, als die der S-BM2 wird dieser auf das Kanalniveau gesenkt. - Seite 27 01/2020 | Montage-, Betriebs- und Wartungsanleitung S-BM2 | 27/48 Abb. 14: Anschluss der Entrauchungsklappe S-BM2 an einen Promat-Kanal...
- Seite 28 5. Den Flansch mit Nägeln oder Stiften an der Klappe und dem Kanal gemäß den Herstellerangaben des Kanalsystems befestigen. Legende Schnittzeichnungen Kanalanschluss im Bereich des Mechanismus Anschluss an den Plattenkanal (Dicke 30 mm) Anschluss an den Plattenkanal (Dicke 40 mm) Anschluss an den Plattenkanal (Dicke 50 mm) mit dem Zubehör K1-S-BM2...
- Seite 29 01/2020 | Montage-, Betriebs- und Wartungsanleitung S-BM2 | 29/48 X₁ Y₁ ≥50 ≥50 ≥30 H × B Y₂ Y₃ ≥50 ≥50 ≥50 ≥50 ≥50 ≥50...
-
Seite 30: Einbau Im Kanal Mit Stahlblech
30/48 | Montage-, Betriebs- und Wartungsanleitung S-BM2 | 01/2020 Einbau im Kanal mit Stahlblech Die Entrauchungsklappe S-BM2 kann an „single” (geprüft nach EN 1366-9) oder „multi” (geprüft nach EN 1366-8) Kanälen montiert werden. Sollte die Feuerwiderstandsdauer des angeschossenen Lüftungskanals niedriger sein, als die der S-BM2 wird dieser auf das Kanalniveau gesenkt. - Seite 31 01/2020 | Montage-, Betriebs- und Wartungsanleitung S-BM2 | 31/48 Abb. 15: Anschluss der Entrauchungsklappe S-BM2 an einen Stahlblechkanal...
- Seite 32 32/48 | Montage-, Betriebs- und Wartungsanleitung S-BM2 | 01/2020 Die Montage entsprechend der Anleitung und den Abbildungen und Details durchführen. 1. Den Kanalanschluss vorbereiten und die Anschlussfläche reinigen und glätten. 2. Den Brandschutzkitt-Anstrich (6) auf die Anschlussflächen auftragen. 3. Die Klappe an das Kanalsystem anschließen.
- Seite 33 01/2020 | Montage-, Betriebs- und Wartungsanleitung S-BM2 | 33/48 Y₁ Y₂ Y₃ Y₄ ≥50 ≥50 ≥50 ≥10...
-
Seite 34: Montage Auf Horizontalem Kanal
34/48 | Montage-, Betriebs- und Wartungsanleitung S-BM2 | 01/2020 Montage auf horizontalem Kanal Die Entrauchungsklappe S-BM2 kann an „single” (geprüft nach EN 1366-9) oder „multi” (geprüft nach EN 1366-8) Kanälen montiert werden. Sollte die Feuerwiderstandsdauer des angeschossenen Lüftungskanals niedriger sein, als die der S-BM2 wird dieser auf das Kanalniveau gesenkt. - Seite 35 01/2020 | Montage-, Betriebs- und Wartungsanleitung S-BM2 | 35/48 Abb. 16: Anschluss der Entrauchungsklappe S-BM2 an einen Abb. 17: Anschluss der Entrauchungsklappe S-BM2 an einen horizontalen Kanal (kantenbündig) horizontalen Kanal (Oberfläche)
- Seite 36 WICHTIG: Die Abmessungen der Öffnung sind auf die Art und Größe des angeschlossenen Kanals abzustimmen. Die Feuerwiderstandsklasse der Entrauchungsklappe S-BM2 muss auf die Klasse des angeschlossenen Lüftungskanals reduziert werden. Der maximale Widerstand für den Einbau D1H, D2H ist EI120S mit Druckstufe 2 (-1000 Pa ..300 Pa).
- Seite 37 01/2020 | Montage-, Betriebs- und Wartungsanleitung S-BM2 | 37/48 X₁ (D1H, D2H) Y₁ (D1H) ≥50 H × B Y₂ (D1H) (D2H) ≥50 ≥50 ≥30...
-
Seite 38: Montage Auf Vertikalem Kanal
38/48 | Montage-, Betriebs- und Wartungsanleitung S-BM2 | 01/2020 Montage auf vertikalem Kanal Die Entrauchungsklappe S-BM2 kann an „single” (geprüft nach EN 1366-9) oder „multi” (geprüft nach EN 1366-8) Kanälen montiert werden. Bei Montage an einem Kanal, der mit einem niedrigeren Feuerwiderstand klassifiziert ist, wird der Feuerwiderstand der Rauchschutzklappe S-BM2 auf den des Kanals gesenkt. - Seite 39 01/2020 | Montage-, Betriebs- und Wartungsanleitung S-BM2 | 39/48 Abb. 18: Anschluss der Entrauchungsklappe S-BM2 an einen vertikalen Abb. 19: Anschluss der Entrauchungsklappe S-BM2 an einen vertikalen Kanal (kantenbündig) Kanal (Oberfläche)
- Seite 40 WICHTIG: Die Abmessungen der Öffnung sind auf die Art und Größe des angeschlossenen Kanals abzustimmen. Die Feuerwiderstandsklasse der Entrauchungsklappe S-BM2 muss auf die Klasse des Kanals reduziert werden. Der maximale Widerstand für den Einbau D1V, D2V ist EI120S mit Druckstufe 2 (-1000 Pa ..300 Pa).
- Seite 41 01/2020 | Montage-, Betriebs- und Wartungsanleitung S-BM2 | 41/48 X₁ (D1V) X₂ (D1V) ≥30 H × B (H+80) × (B+80) (D2V) Y₁ (D1V, D2V) ≥30 H × B...
-
Seite 42: Elektrische Anschlüsse
Elektrische Anschlüsse WICHTIG: Stromschlaggefahr! Vor Arbeiten an der elektrischen Ausstattung ist die Spannungsversorgung zu trennen. Elektroarbeiten dürfen nur von Elektrofachkräften vorgenommen werden. Tab. 5: Elektrische Angaben Belimo Stellantriebe (B230, B24) entsprechend der Größe der S-BM2 Leistungsaufnahme B (mm) entsprechend: Typ/im... - Seite 43 01/2020 | Montage-, Betriebs- und Wartungsanleitung S-BM2 | 43/48 AC 230 V AC/DC 24 V ⊥ – S1 S2 S3 S4 S5 S6 S1 S2 S3 S4 S5 S6 <3° <3° <87° <87° Abb. 20: Anschlussplan B230, BELIMO Stellantrieb Abb. 21: Anschlussplan B24, BELIMO Stellantrieb HINWEISE: •...
-
Seite 44: Betriebsanleitung
44/48 | Montage-, Betriebs- und Wartungsanleitung S-BM2 | 01/2020 Betriebsanleitung Nach dem Einbau ist es notwendig die EK in ihre Betriebsstellung zu bringen. Stellantrieb an die vorgegebene Spannungsversorgung anschließen ( Abb. 20 bis Abb. 23). Der reversierbare Motor fährt die EK in Ihre Betriebsstellung „offen“ oder „geschlossen“. -
Seite 45: Garantiebedingungen
Garantiebedingungen Für Garantiebedingungen wenden Sie sich bitte an Ihren Systemair-Vertreter vor Ort Die Funktionalität jeder S-BM2 Entrauchungsklappe wird vor der Auslieferung im Produktionswerk geprüft Vor Einbau der Entrauchungsklappe, muss ihre Funktionsfähigkeit gemäß dem Kapitel “Funktionskontrolle der Ent- rauchungsklappe” geprüft werden DEFEKTE ENTRAUCHUNGSKLAPPEN DÜRFEN NICHT EINGEBAUT WERDEN. -
Seite 46: Betriebstagebuch
46/48 | Montage-, Betriebs- und Wartungsanleitung S-BM2 | 01/2020 Prüfprotokoll / Betriebstagebuch Aktivierung der Entrauchungsklappe Die angewendete Einbauart ankreuzen: nass trocken geschraubt auf dem Kanal im Kanal im Kanal auf dem Kanal auf dem Kanal auf dem Kanal Unterschrift des Datum Beschreibung der gefundenen Defekte und des Datums für die nächste... - Seite 47 01/2020 | Montage-, Betriebs- und Wartungsanleitung S-BM2 | 47/48 Regelmäßige Inspektionen der Klappe Unterschrift des Datum Beschreibung der gefundenen Defekte und des Datums für die nächste Inspektionstechnikers Inspektion nach der Beseitigung von Mängeln.
-
Seite 48: Garantieleistung
48/48 | Montage-, Betriebs- und Wartungsanleitung S-BM2 | 01/2020 Garantieleistung Vertreter des Herstellers Datum der Beschreibung der ausgeführten Reparatur Beanstandet am Fertigstellung (Stempel, Unterschrift)
