51/67 | F-B90

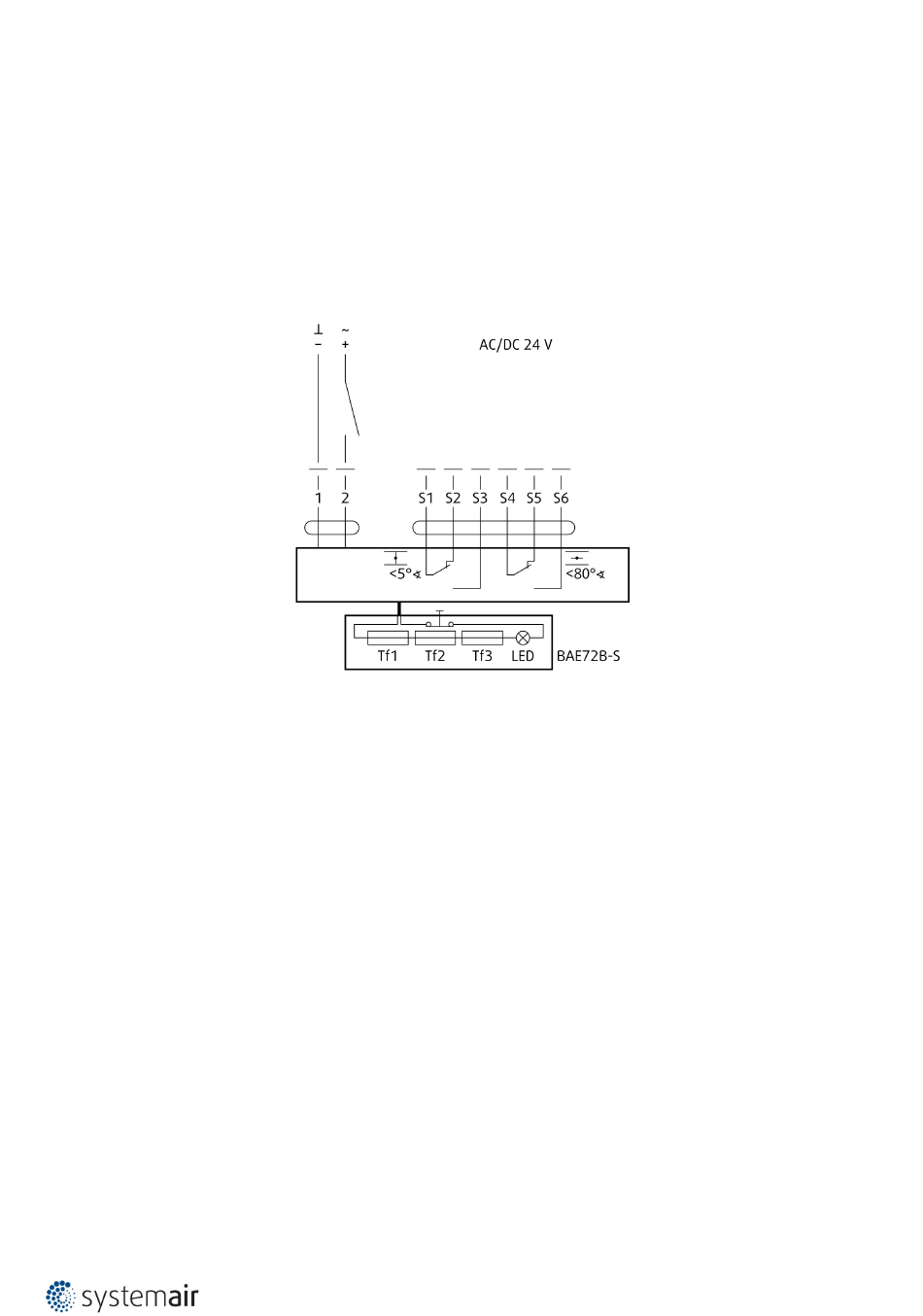

Auslösungsart B24T
WICHTIG! Gefahr eines Stromschlags!
Schalten Sie die Stromversorgung aus, bevor Sie Arbeiten an elektrischen Geräten ausführen.
Nur qualifizierte Elektriker dürfen Arbeiten am elektrischen System ausführen.
Leistungsaufnahme beachten.
ANMERKUNGEN:
• Spannungsversorgung über Sicherheitstransformator.
• Parallelanschluss mehrerer Stellantriebe ist möglich.
• Leistungsaufnahme beachten!
Legende
1 blaues Kabel (schwarz für BF24-T)
2 rotes Kabel (weiß für BF24-T)
S1 violettes Kabel (weiß für BF24-T)
S2 rotes Kabel (weiß für BF24-T)
S3 weißes Kabel (weiß für BF24-T)
S4 orangefarbenes Kabel (weiß für BF24-T)
S5 pinkfarbenes Kabel (weiß für BF24-T)
S6 graues Kabel (weiß für BF24-T)
Tf Thermosicherung
