44/67 | F-B90

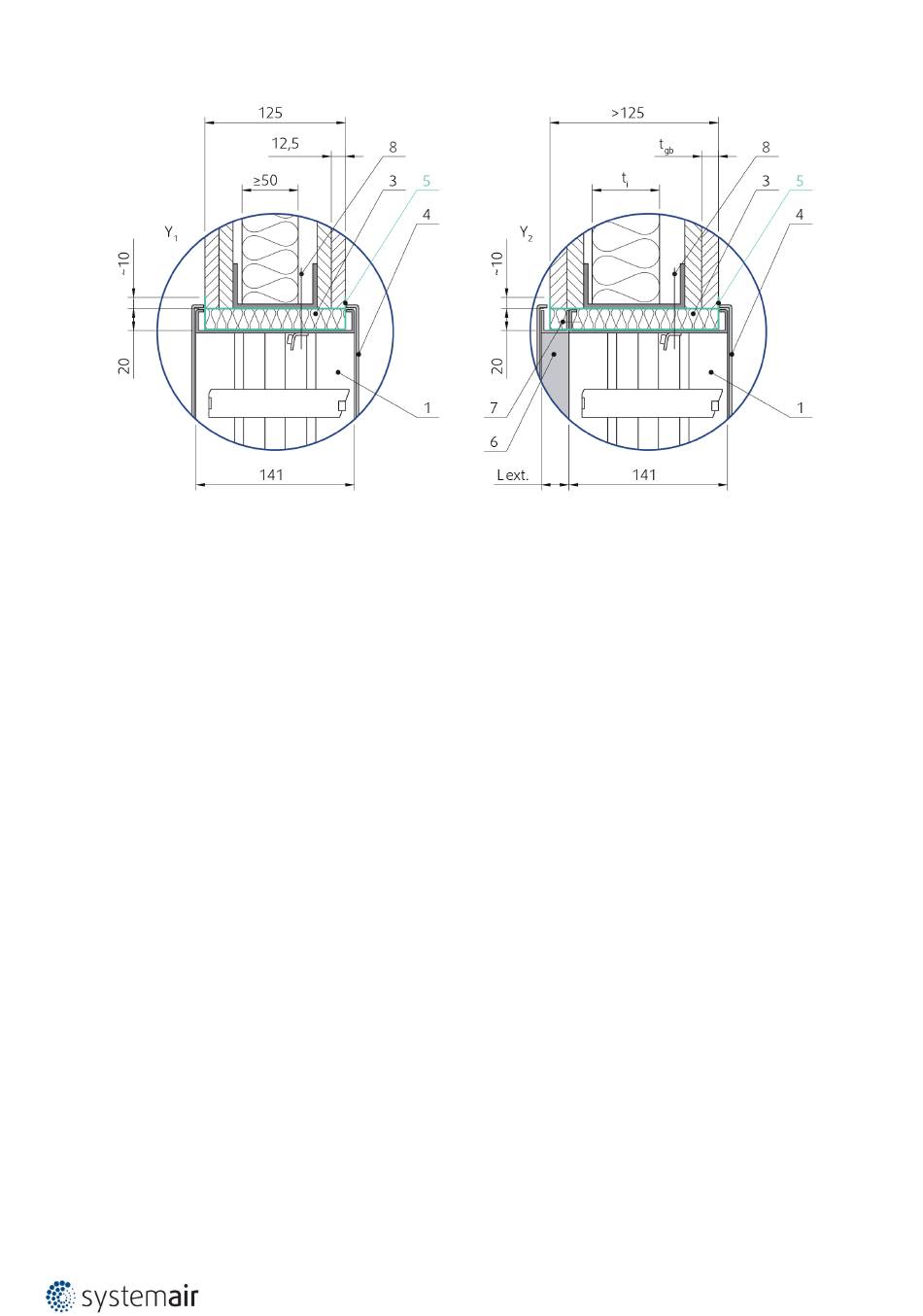

Legende – Installation 3F. Trockeneinbau, Typen 11, 22
1 Brandschutzklappe F-B90
2 Luftleitungen aus Stahlblech
3 Mineralwollfüllung (min. 140 kg/m3)
4 Gitter
5 Brandschutzanstrich z.B. Isover BSF (ISOVER)
6 Verlängerungsstück
7 Schraube M6 × 20 bis 25 mm, maximales Anzugsdrehmoment 4,5 Nm
8 Selbstschneidende Stahlschraube Größe 4,2 ... 4,8; Länge 80 mm (z.B. DIN 7981C / DIN 7982C)
Y Schnittebene
Y1
Querschnitt Trockeneinbau EI120S in einer Leichtbauwand (Wandstärke entspricht 125 mm) mit Gitter auf beiden
Seiten
Y2
Querschnitt Trockeneinbau EI120S in einer Leichtbauwand (Wandstärke ist größer als 125 mm) mit verbundenem
Verlängerungsstück und Gitter auf beiden Seiten
