In der Decke bzw. dem Boden installierter Typ 00, 01, 02 (Max EI90S)

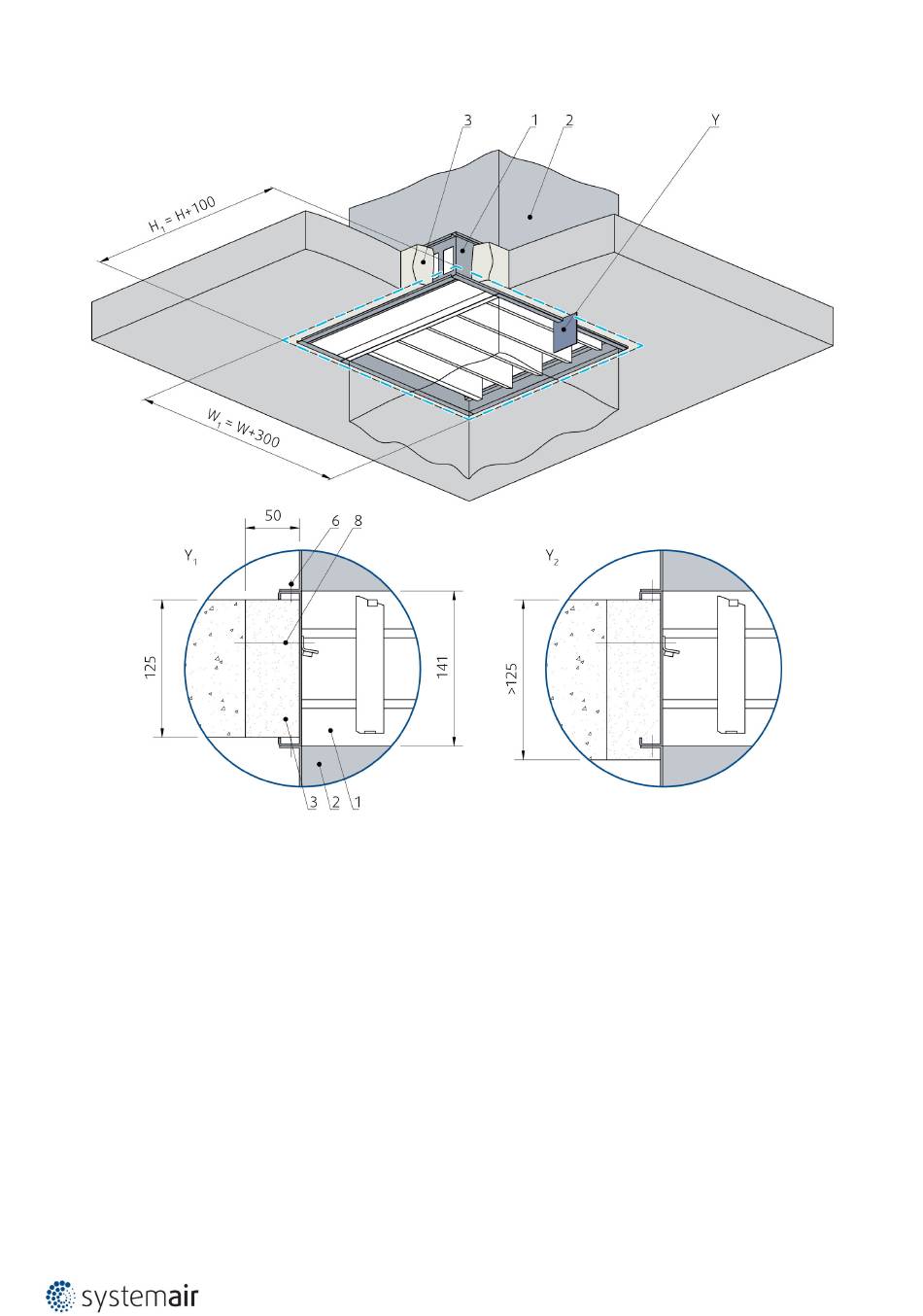

Legende – Installation 1. Nasseinbau, Typen 00, 01, 02
1 Brandschutzklappe F-B90
2 Luftleitungen aus Stahlblech
3 Gipsputz-, Mörtel- oder BetonfüllungenZulässig sind folgende Mörtel:
• DIN 1053: Gruppen II und III
• EN 998-2: Klasse M 2 bis M 10
• Brandschutzmörtel zugelassen nach den o.g. Normen
• Alternativ gleichwertige Mörtel, Gipsmörtel mit Nachweis
4 Gitter
6 Verlängerungsstück
7 Schraube M6 × 20 bis 25 mm, maximales Anzugsdrehmoment 4,5 Nm
8 Selbstschneidende Stahlschraube Größe 4,2 ... 4,8; Länge 80 mm (z.B. DIN 7981C / DIN 7982C)
Y Schnittebene
Y1 Querschnitt Nasseinbau EI90S in einer Leichtbauwand (Wandbreite entspricht 125 mm) mit Gitter
Y2 Querschnitt Nasseinbau EI90S in einer Massivwand (Wandbreite entspricht 125 mm) mit Gitter
Y3 Querschnitt Nasseinbau EI90S in einer Leichtbauwand (Wandbreite ist größer als 125 mm) mit Gitter
