38/67 | F-B90
Installation 3F – Trockeneinbau (Fit)
Wandinstallation unter Verwendung von Mineralwolle
1. Die Öffnung der Tragkonstruktion muss entsprechend dem Abschnitt „Vorbereitung der F-B90-Einbauöffnung"
ausgeführt werden. Die Oberflächen der Öffnung müssen eben und sauber sein. Die flexible Wandöffnung muss gemäß
den Normen für Gipskartonwände verstärkt werden. Die Abmessungen der Öffnung basieren auf den
Nennabmessungen der Brandschutzklappe plus Einbaumaß. Die Öffnung weist die Abmessungen W1 (Breite) und H1
(Höhe) auf.
2. Bereiten Sie die Mineralwolle-Montagesegmente (3; in Öffnungsspaltstärke) vor. Tragen Sie zuerst einen geeigneten
Brandschutzkitt-Anstrich (5) auf die Klappe an ihrer Montagestelle auf. Setzen Sie das Füllmaterial mit demselben
Anstrich ein und verkleben Sie es. Nachdem der Brandschutzkitt-Anstrich getrocknet ist, kann die Klappe mit der
Füllung eingebaut werden.
3. Denselben Brandschutzkitt-Anstrich (5) auf die Innenfläche der Wandöffnung auftragen. Tragen Sie diesen
Brandschutzkitt-Anstrich außerdem auch auf die Brandschutzklappenoberfläche auf. Unmittelbar nach dem Auftragen
des Brandschutzkitt-Anstrichs führen Sie die Brandschutzklappe gemäß dem Abschnitt „Bedienung der F-B90" in die
Mitte der Öffnung ein, sodass sich das Klappenblatt in der Wand befindet. Ab einer Brandschutzklappenbreite von
600mm muss bei Nasseinbau, um eine Deformierung des Brandschutzklappengehäuses auszuschließen, eine
Stützkonstruktion verwendet werden. Die Stützen sind im Bereich des Klappenblattes zu setzen und nach dem
Aushärten des Füllmaterials wieder zu entfernen.
4. Nachdem Sie die Brandschutzklappe in die Öffnung eingesetzt haben, befestigen Sie die Brandschutzklappe gemäß
Abschnitt „Bedienung der F-B90" mit geeigneten Schrauben (8). Tragen Sie denselben Brandschutzkitt-Anstrich (5)
auf die freiliegende Füllung der Wandabschlusskanten in einer Stärke von mindestens 2 mm und einer Breite
Umlaufend von 10 mm gleichmäßig auf beiden Seiten auf. Tragen Sie diesen Anstrich nicht an den Stellen auf, wo sich
der Mechanismus, die Kontrollöffnungen und die Aufkleber des Herstellers befinden.
5. Entfernen Sie die überflüssigen Reste des Brandschutzkitt-Anstrichs, bevor dieser trocknet.
6. Entfernen Sie nach dem Einbau die Abdeckung und säubern Sie die Brandschutzklappe bei Bedarf.
7. Vergewissern Sie sich, dass die Brandschutzklappe ordnungsgemäß funktioniert.
Einbauabstände
Nach der Norm EN 1366-2 sind die Mindestabstände von Brandschutzklappen zur Wand oder Decke mit 75 mm
vorgegeben. Bei Mehrfachdurchbrüchen durch Brandschutzwände beträgt der Mindestabstand zwischen zwei
Brandschutzklappen 200 mm. Abstände zu anderen Abschottungen sind aus der M-LüAR zu entnehmen. Die
Klappenabstände variieren je nach Art des Auslösemechanismus.

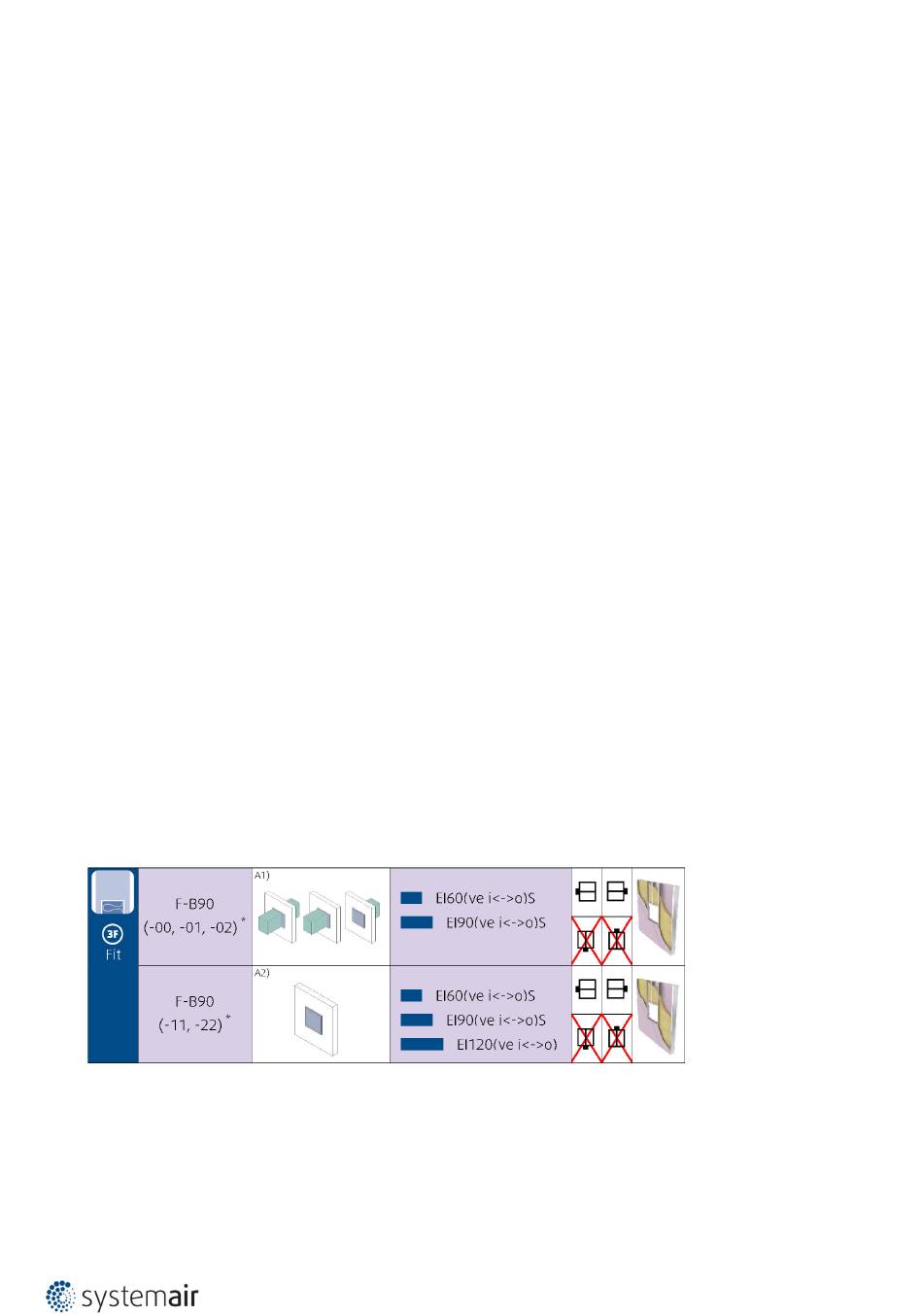

Anmerkungen:ve - vertikal (Wandl)* - ProdukttypA1) – Installation mit Kanälen oder einem Kanal mit Gitter
A2) – Installation ohne Kanal, nur mit Gitter
