41/67 | F-B90

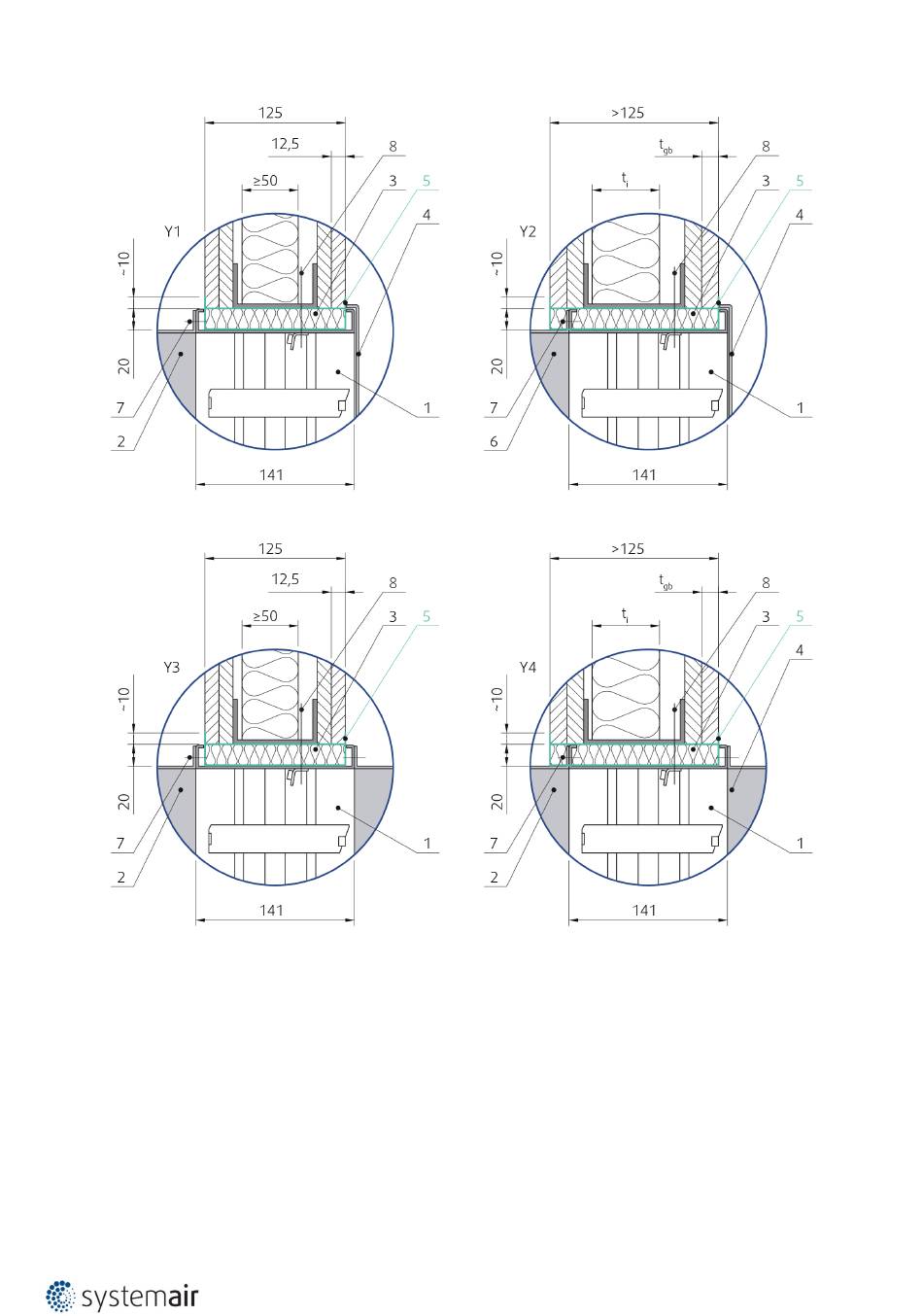

Legende – Installation 3F. Trockeneinbau, Typen 00, 01, 02
1 Brandschutzklappe F-B90
2 Luftleitungen aus Stahlblech
3 Mineralwollfüllung (min. 140 kg/m3)
4 Gitter
5 Brandschutzanstrich z.B. Isover BSF (ISOVER)
6 Verlängerungsstück
7 Schraube M6 × 20 bis 25 mm, maximales Anzugsdrehmoment 4,5 Nm
8 Selbstschneidende Stahlschraube Größe 4,2 ... 4,8; Länge 80 mm (z.B. DIN 7981C / DIN 7982C)
Y Schnittebene
