Rexroth Inline Zählerklemme R-IB IL CNT(/CN)-PAC
Art: Art der Messung
Vergleichsbedingung
Ausgang benutzt
Ausgang nicht benutzt
Bit 4
Bedeutung
0
Messung der Periodendauer (a in
1
Messung der Pulsdauer (b in

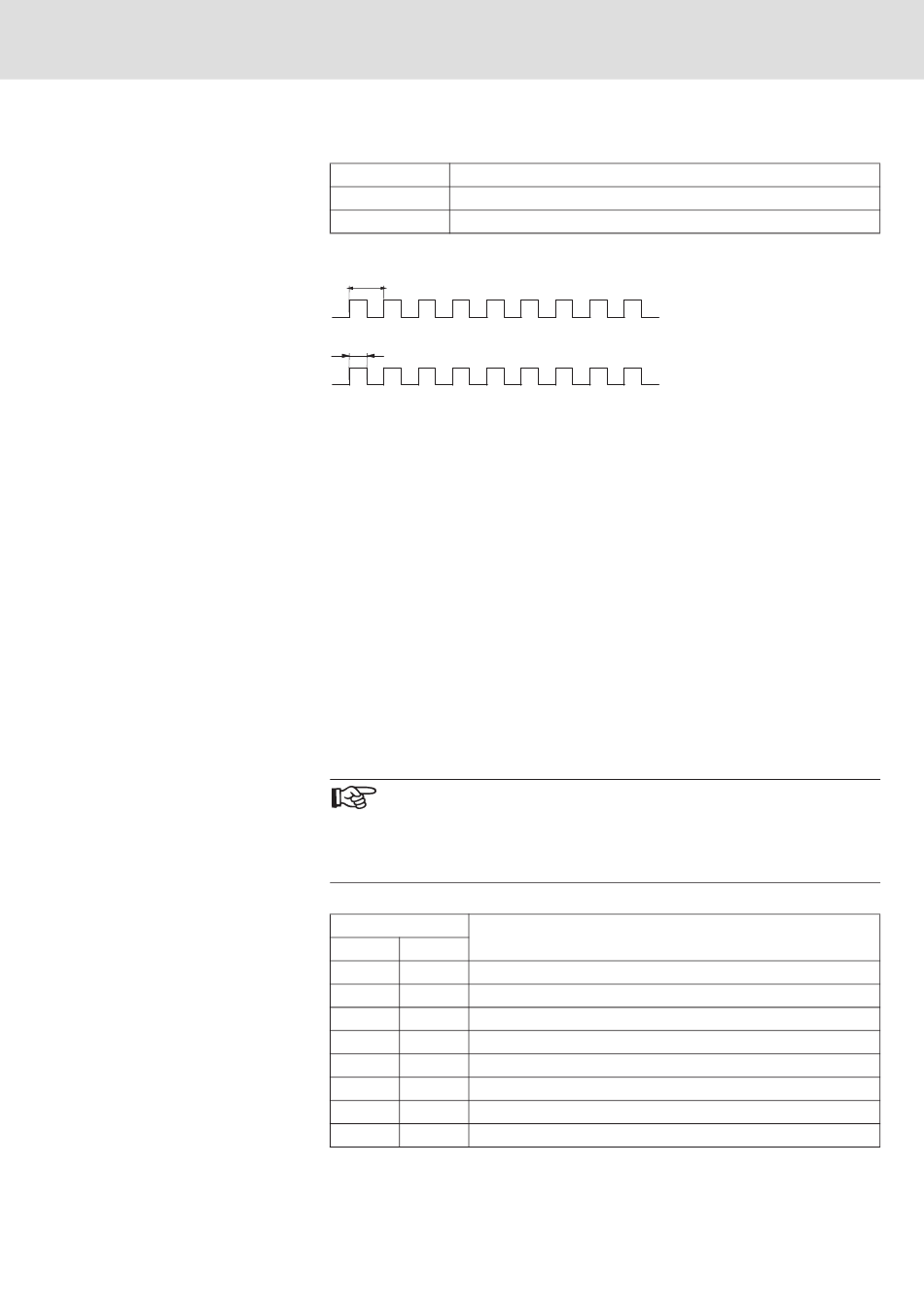

Abb. 4-12
Parameter Art: Art der Messung
a
b
Abb. 4-13
Perioden- und Pulsdauer
Die Vergleichsbedingung legt eine Bedingung für das Ausgangsverhalten bei der
Zeitmessung fest. Über den Ausgang oder das Bit 8 (Out) wird das Einhalten der
Grenzwerte, die in der Vergleichsbedingung festgelegt sind, angezeigt. Als Gren-
zwerte können der Startwert oder/und der Endwert aus der Ereigniszählung be-
nutzt werden. Da der Zählwert nur 16 Bit groß ist, werden vom Startwert und End-
wert jeweils nur die unteren 16 Bit beachtet.
Wenn der Ausgang benutzt wird, spiegelt Bit 8 im Eingangswort 0 den Zustand
des Ausgangs wider.
Wird die Vergleichsbedingung erfüllt, wird der Ausgang gesetzt und im
Eingangswort 0 wird in Bit 8 eine „1" für den gesetzten Ausgang angezeigt.
Wird die Vergleichsbedingung nicht erfüllt, wird der Ausgang zurückgesetzt und
im Eingangswort 0 wird in Bit 8 eine „0" angezeigt.
Wenn der Ausgang nicht benutzt wird, wird bei Erfüllen der Vergleichsbedingung
in den Prozessdaten das Bit für den digitalen Ausgang gesetzt (Eingangswort 0
Bit 8 = 1).
Wird die Vergleichsbedingung nicht erfüllt, erscheint im Eingangswort 0 Bit 8 eine
„0".
Wenn der Ausgang nicht benutzt wird, geht bei Erfüllen der Ver-
gleichsbedingung im Eingangswort 0 Bit 8 auf „1" und bleibt so
stehen. Es muss durch den Anwender zurückgesetzt werden, in-
dem im Ausgangswort 0 Bit 8 so lange auf „1" gesetzt wird (OUT[0] =
0100
), bis im Eingangswort 0 Bit 8 auf „0" geht.
hex
Bit 2 / 1 / 0
Bedeutung
bin
dez
0 0 0
0
keine Vergleichsbedingung
0 0 1
1
Zählwert größer oder gleich Startwert
0 1 0
2
Zählwert kleiner Startwert
0 1 1
3
Zählwert innerhalb von Startwert und Endwert
1 0 0
4
Zählwert außerhalb von Startwert und Endwert
1 0 1
5
Zählwert größer Endwert mit Hysterese
1 1 0
6
Zählwert kleiner Startwert mit Hysterese
1 1 1
7
reserviert
Abb. 4-14
Parameter Vergleichsbedingungen
Bosch Rexroth AG
Kommandos zur Arbeit mit der Zählerklemme
Abb.
4-13)
Abb.
4-13)
