16/60
Bosch Rexroth AG
Kommandos zur Arbeit mit der Zählerklemme
Fallende Flanke
Source
Gate
High Pegel
Low Pegel
Steigende Flanke
Fallende Flanke
Bei dieser Messung beginnt die Zählung sofort mit Übertragung des Kommandos
zur Frequenzmessung. Bei jeder fallenden Flanke des Gate-Signals wird der ak-
tuelle Zählwert in die Eingangsdaten übernommen. Der Zähler wird auf 0 zurück-
gesetzt und die Zählung wird fortgesetzt.
Liegt am Gate beim Übertragen eines Kommandos schon die Bedingung zur Zäh-
lung vor (z. B. ein High-Pegel bei 13FC
sprechend der Anwendung muss dieser Zählzyklus eventuell verworfen werden,
da nicht die gesamte Dauer des Gate-Signals erfasst wird.
Beginn der Zählung

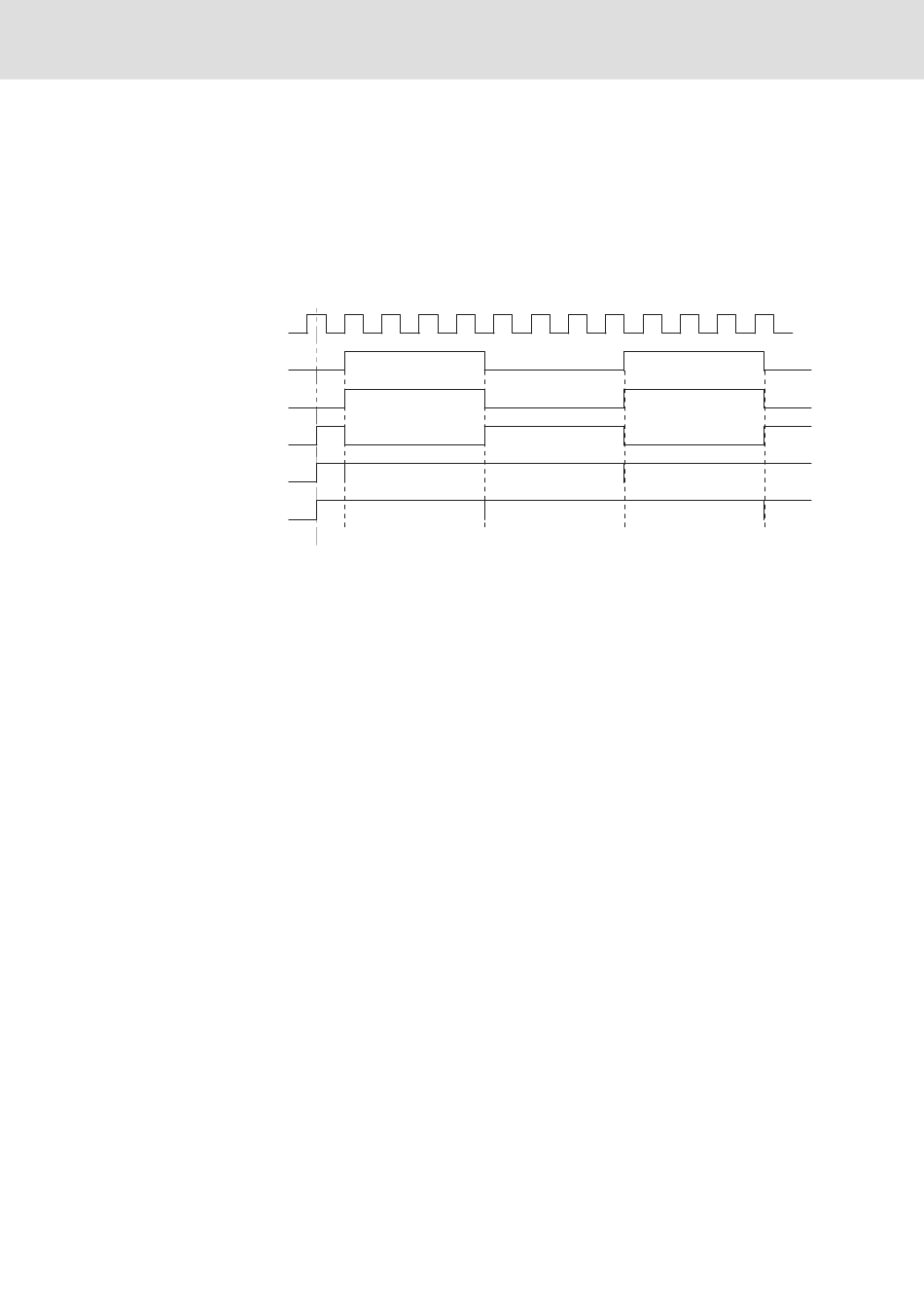

Abb. 4-5
Zählphase in Abhängigkeit vom Gate-Zustand
In
Abb. 4-5
zeigt die Kurve „Source" die zu zählenden Impulse. Die Kurve „Gate"
stellt das Gate-Signal dar.
Die Zählung wird mit Übertragung des Kommandos zur Frequenzmessung akti-
viert. Wann die Zählung wirklich stattfindet, hängt von dem angewählten Parame-
ter und dem Gate-Signal ab.
DOK-CONTRL-ILCNT******-AW02-DE-P
Rexroth Inline Zählerklemme R-IB IL CNT(/CN)-PAC
), beginnt sofort die erste Zählung. Ent-
hex
