DE
Rev.2 15/07/2021
Pag.30

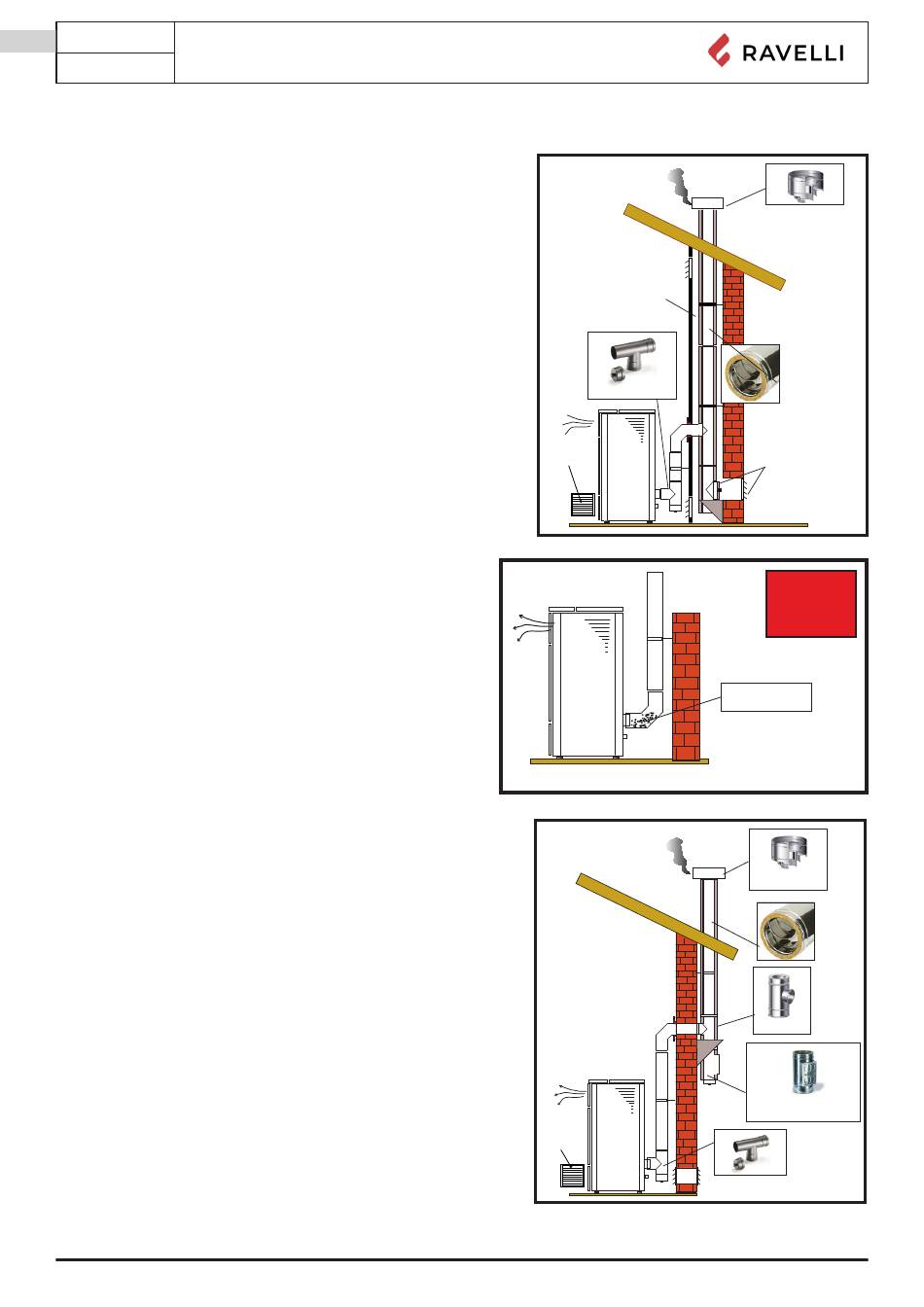

Installationsbeispiele
Bei dieser Installationsart (Abb. 1) muss der Schornstein isoliert
werden.
Der Hohlraum muss belüftet sein.
Am Boden des Schornsteins ist vorhanden und Inspektionsdeckel
entsprechend vor Wind und Regen isoliert.
Am Ausgang des ofen s keine 90 ° -Kurve anbringen, da die Asche
in kurzer Zeit den Durchgang von Dämpfen blockieren kann,
was zu Problemen mit dem ofen führt (siehe Abb. 2).
Bei dieser Art der Installation (siehe Abb. 3) muss der Rauchkanal
(dh der innere Teil des Gehäuses, der den ofen mit dem
Schornstein verbindet) nicht isoliert werden. Für den Schornstein
ist es zwingend erforderlich, ein isoliertes Rohr zu verwenden. Im
unteren Teil des Schornsteins wurde ein "T" -Anschluss mit einer
Inspektionskappe angebracht. damit der äußere Abschnitt inspiziert
werden kann. Stellen Sie am Ausgang des ofen keine 90 ° -Kurve
auf, da die Asche die Dämpfe in kurzer Zeit verstopfen kann, was
zu Problemen mit dem ofenl zug führt (siehe Abb. 2).
Bedienungs- und Wartungshandbuch RBH 150 V - RBH 200 V
Cavity wall
T fitting for condensation
External air
intake
Smoke duct: use of
a non-insulated tube
External
air intake
T fitting for condensation
Protection from rain
Insulated chimney
Grille for air passage into the
skylight shaft with opening for
inspecting the chimney
Abb.1
NO
Ashes deposited in the
90° bend
Abb.2
Protection from rain
Insulated chimney
T Fitting
Combustion ashes collection
chamber + condensation cap
Abb.3
