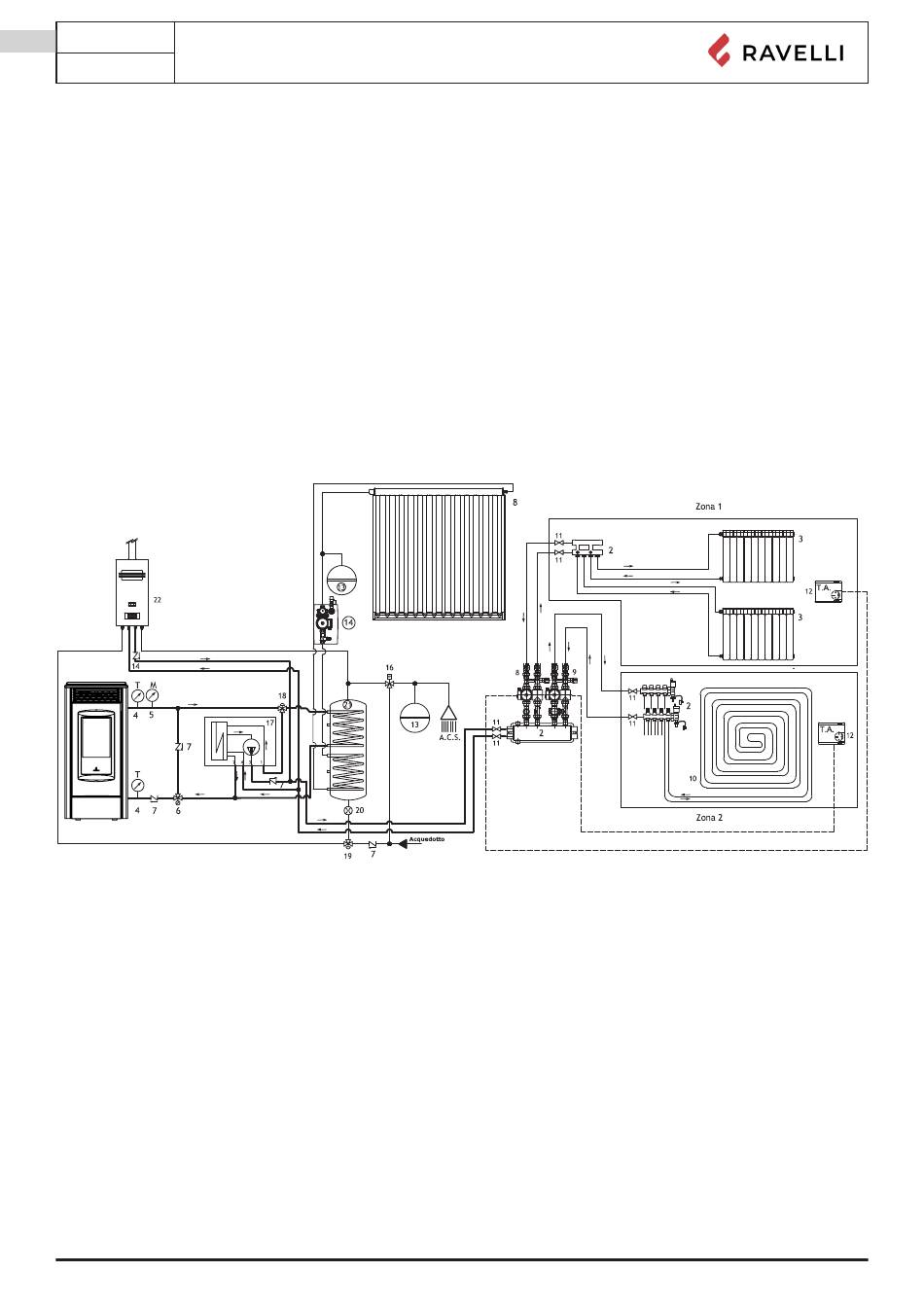

Schema 1 (Sonde Brauchwasserspeicher (DHW))
Schema 1 ermöglicht den Betrieb einer Heizanlage, in der auch ein Brauchwasserspeicher (DHW) für die Generierung von Brauch-
wasser vorhanden ist. Der Brauchwasserspeicher (DHW) kann an andere wärmeproduzierende Geräte, wie beispielsweise Solar-
zellenpaneele, angeschlossen werden.
Mit diesem Schema wird der Ofen betrieben, um den Brauchwasserspeicher (DHW) auf die eingestellte Wassertemperatur zu brin-
gen; wenn die eingestellte Wassertemperatur erreicht wird, verändert das Drei-Wege-Ventil seine Position und der Heizofen beginnt
mit dem Wärmetausch in der Heizanlage. Ab diesem Moment wird der Kessel vom externen Thermostat oder vom internen H2O-Set
gesteuert (wie beim Schema 0). Der Heizofen beginnt, den Brauchwasserspeicher (DHW) erneut zu erhitzen, wenn die Wassertem-
peratur des Brauchwasserspeichers (DHW) unter den Ausgangswert sinkt oder wenn der Durchflussmesser (falls angeschlossen)
die Verwendung von Brauchwasser erfasst.
Wenn sich der Heizofen entweder im Eco-Stop-Status oder im STAND-BY-Modus befindet, kommen zu den ursprünglichen Bedin-
gungen des Wiedereinschaltens aus Schema 0 auch die Anforderungen des Brauchwasserspeichers (DHW) oder des Durchfluss-
messers hinzu.
Stufa a Pellet
LEGENDE
1- Pellet Ofen
2- Heizverteiler
3- Heizkörper
4- Thermometer
5- Druckmesser
6- Antikondensationsventil
Bei dem hier angegebenen Schema handelt es sich um Richtwerte und es sind eventuell nicht alle für die korrekte Funktion der
Anlage notwendigen Komponenten angegeben. Für die Planung der Hydraulikanlage ist ein qualifizierter Heiztechniker zu Rate zu
ziehen.
Bedienungs- und Wartungshandbuch RBH 150 V - RBH 200 V
7- Rückschlagventil
8- Direktverteilergruppe
9- Thermostatische Verteilergruppe
10- Heizplatte (Fußboden Heizung)
11- Abfangventil
12- Umgebungsthermostat
13- Ausdehnungsgefäß
14- Solarpumpengruppe
15- Sonnenkollektor
16- Thermostatisches Mischventil
17- Leistungstrenngruppe
18- Motorisiertes Drei-Wege-Ventil
19- Motorisiertes Drei-Wege-Ventil mit Federrückschlag
20- Durchflussmesser
21- Heizspeicher
22- Gasheizkessel
