Komponenten

Dieser Ofen ist mit den folgenden Kontroll- und Sicherheitsvorkehrungen ausgestattet:
• Sicherheitsventil 3 bar;
• Thermostat zur Steuerung der Pumpe (in die Funktionen der Elektronikplatine eingebunden);
• Thermostat zur Aktivierung des akustischen Alarms (in die Funktionen der Elektronikplatine eingebunden);
• Temperaturanzeige (in die Funktionen der Elektronikplatine eingebunden, über Display);
• Druckanzeige (in die Funktionen der Elektronikplatine eingebunden, über Display);
• Akustischer Alarm (in die Funktionen der Elektronikplatine eingebunden);
• Automatischer Schalter zur Wärmeregulierung (in die Funktionen der Elektronikplatine eingebunden);
• Automatischer Wärmeschutzschalter (Thermostat mit manuellem Reset);
• Kreislaufsystem;
• Expansionssystem (Ausdehnungsgefäß).
Lokale Gesetze und Verordnungen (wie zum Beispiel die in Italien gültige UNI 10412-2) könnten weitere Sicherheitskomponenten
vorschreiben. Sollte dies der Fall sein, müssen diese in der Anlage installiert werden.
Die Umsetzung einer Heizungsanlage mit der entsprechenden Installation des Kessels muss allen einschlägigen lokalen und natio-
nalen Vorschriften entsprechen, die am Installationsort in Kraft sind.

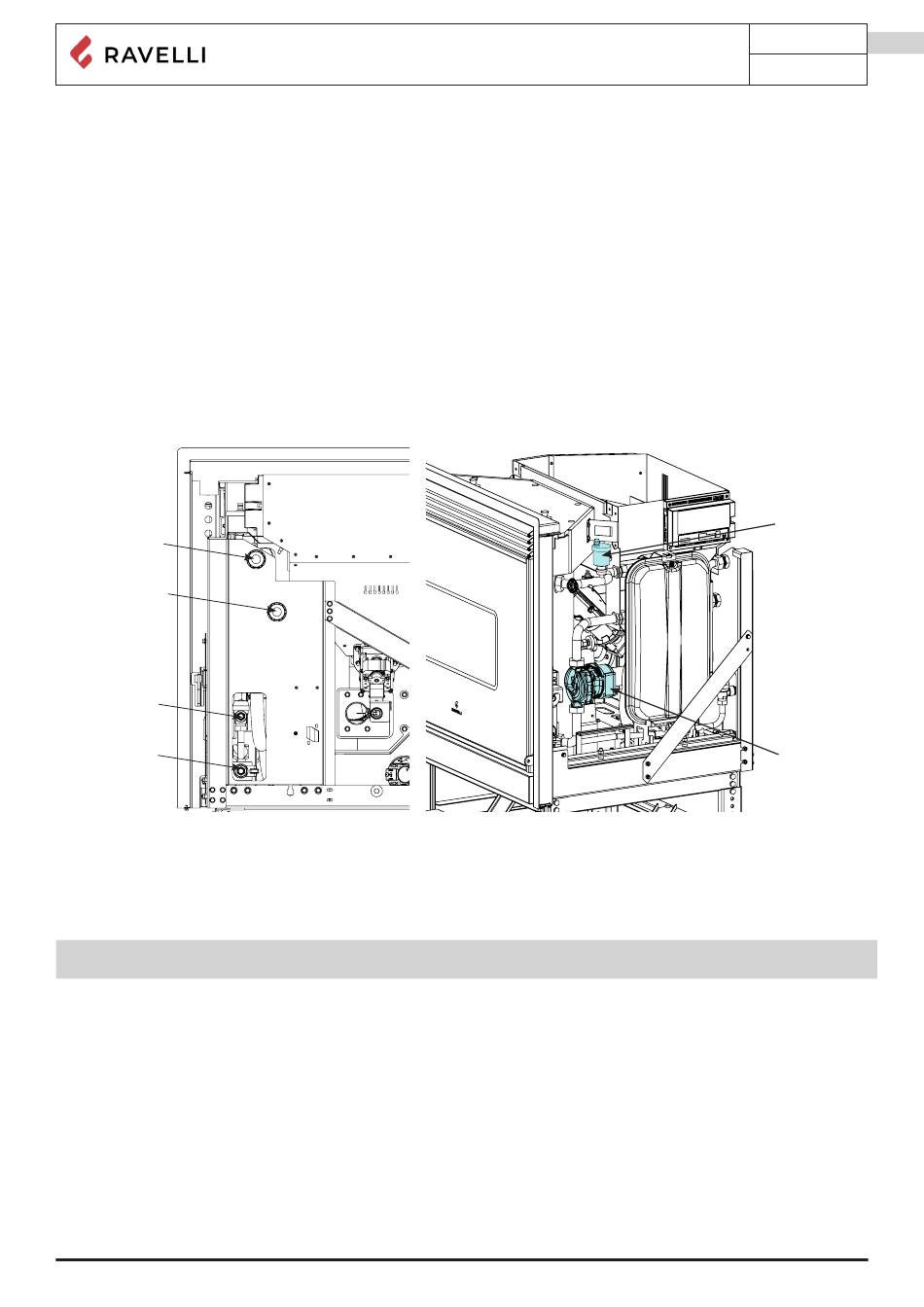

Anschluss Ofen-Anlage

3/4'' Ausgang
3/4'' Rücklauf
Ø 15 Sicherheit-
sauslass
Ø 15 Abfluss
Den Ofen so an die Hydraulikanlage anschließen, dass er nicht zu sehr blockiert ist und leichte Verschiebungen möglich bleiben.
��
Vor dem Anschluss des Heizofens wird dringend empfohlen, die Anlage gründlich zu säubern, um Rückstände und
Ablagerungen zu entfernen.
Bedienungs- und Wartungshandbuch RBH 150 V - RBH 200 V
DE
Rev.2 15/07/2021
Pag.37
Jolly-Ventil
(automatischen
Entlüftungsventils)
Pumpe
