DIL-Schalter - Erklärungen

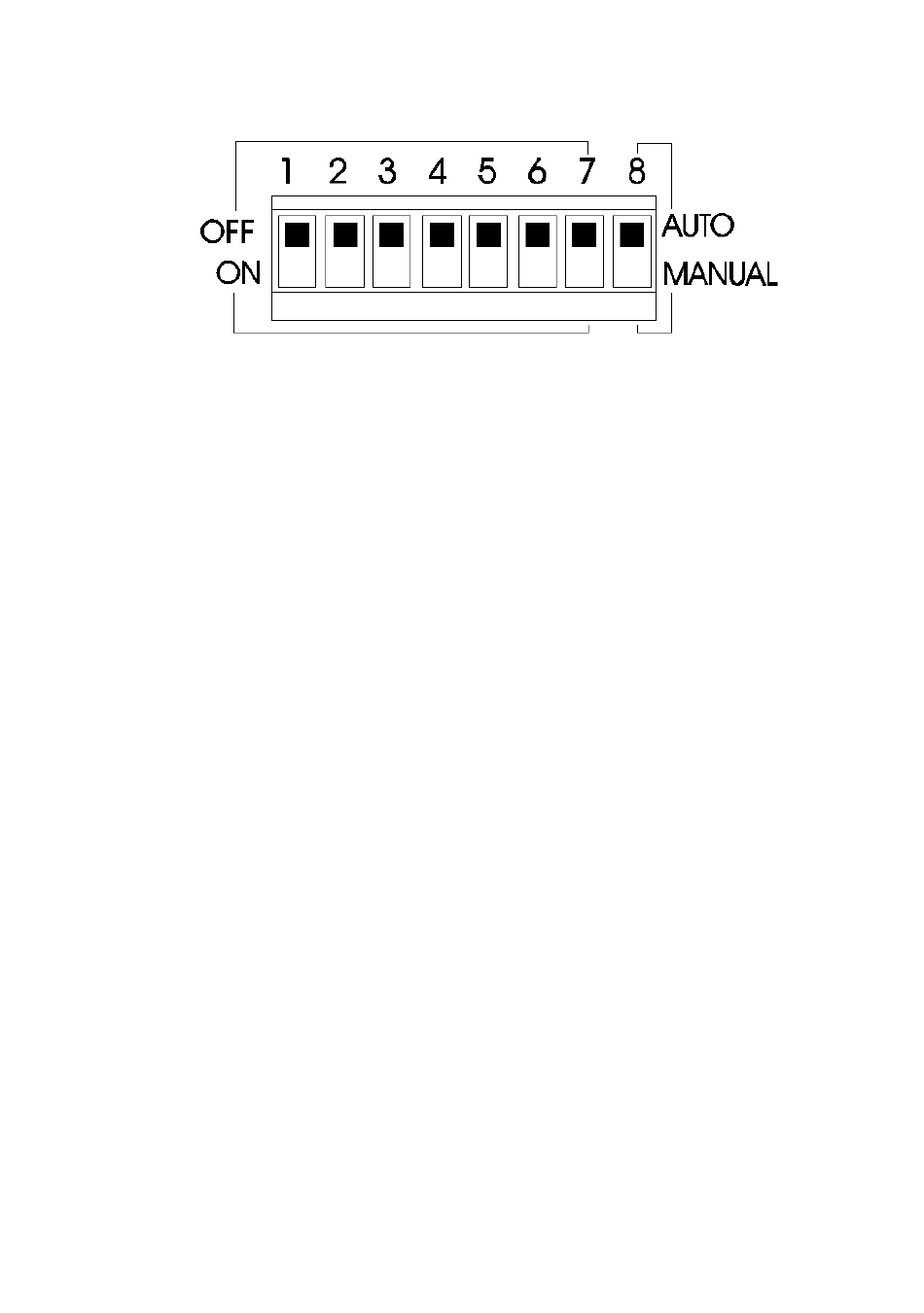

Die Bedienung von DIL 1-4 hängt von der Position von DIL 8 ab.
Wenn DIL 8 = AUTO
werden DIL 1-4 für AUTOLOAD-Funktionen verwendet. Über
AUTOLOAD können Stichproben zu den tatsächlichen
Prozessflussbedingungen erfasst und im Datenspeicher entweder als
Nulldurchfluss, Maximaldurchfluss oder Sollwert abgelegt werden.
Jeder Parameter hat eine spezifische DIL-Schalterkombination, wie auf
der folgenden Seite beschrieben.
Wenn DIL 8 = MANUAL
werden DIL 1-4 zur Auswahl eines Sollwerts aus einer Tabelle
verfügbarer Werte (%) verwendet. Zu jedem Wert gibt es eine
spezifische DIL-Schalterkombination (siehe Seite 19).
• Mit DIL 8 wird der Bedienungsmodus für DIL 1-4 eingestellt
• Mit DIL 7 wird die Relais-Umschaltbedienung konfiguriert.
• Mit DIL 5 und 6 werden das Medium und die entsprechende
Kalibrierkurve ausgewählt.
• Mit DIL 1-4 werden alle Flussparameter eingestellt, d. h.
Nulldurchfluss, Maximaldurchfluss und Sollwert.
