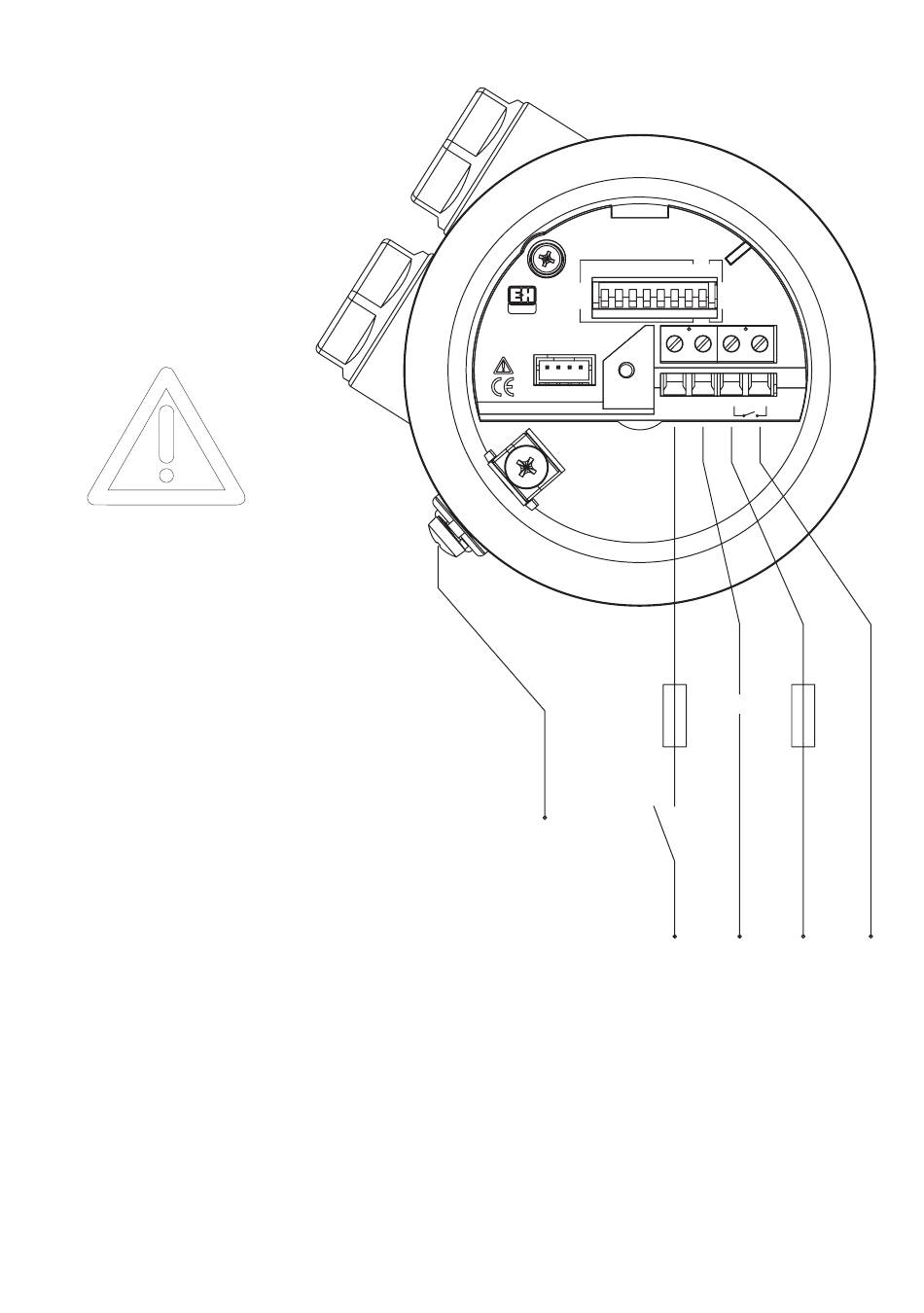

Elektrischer Anschluss
Warnung!
Stromversorgung
u: 18-30 V AC/DC
Ausgang
Potenzialfreier Kontakt
24 V DC @ 0,5 A
120 V AC @ 0,5 A
Hinweis
Zur Einhaltung der EMV-Anforderungen werden abgeschirmte Kabel empfohlen.
Die Abschirmung sollte nur am Sensorende geerdet sein.
11
1 2 3 4 5 6 7 8
OFF
ON
LCD
1
Power
+
Sicherung
Fuse
0.5A
PE
(Ground)
Erdung
+
1
Für Endgeräte im
AC-Betrieb
(Wechselstrom) sind
1+2 nicht pol-sensitiv.
AUTO
MANUAL
3
2
4
-
Sicherung
Fuse
0.5A
–
2
4
3
