Montage und
Installation

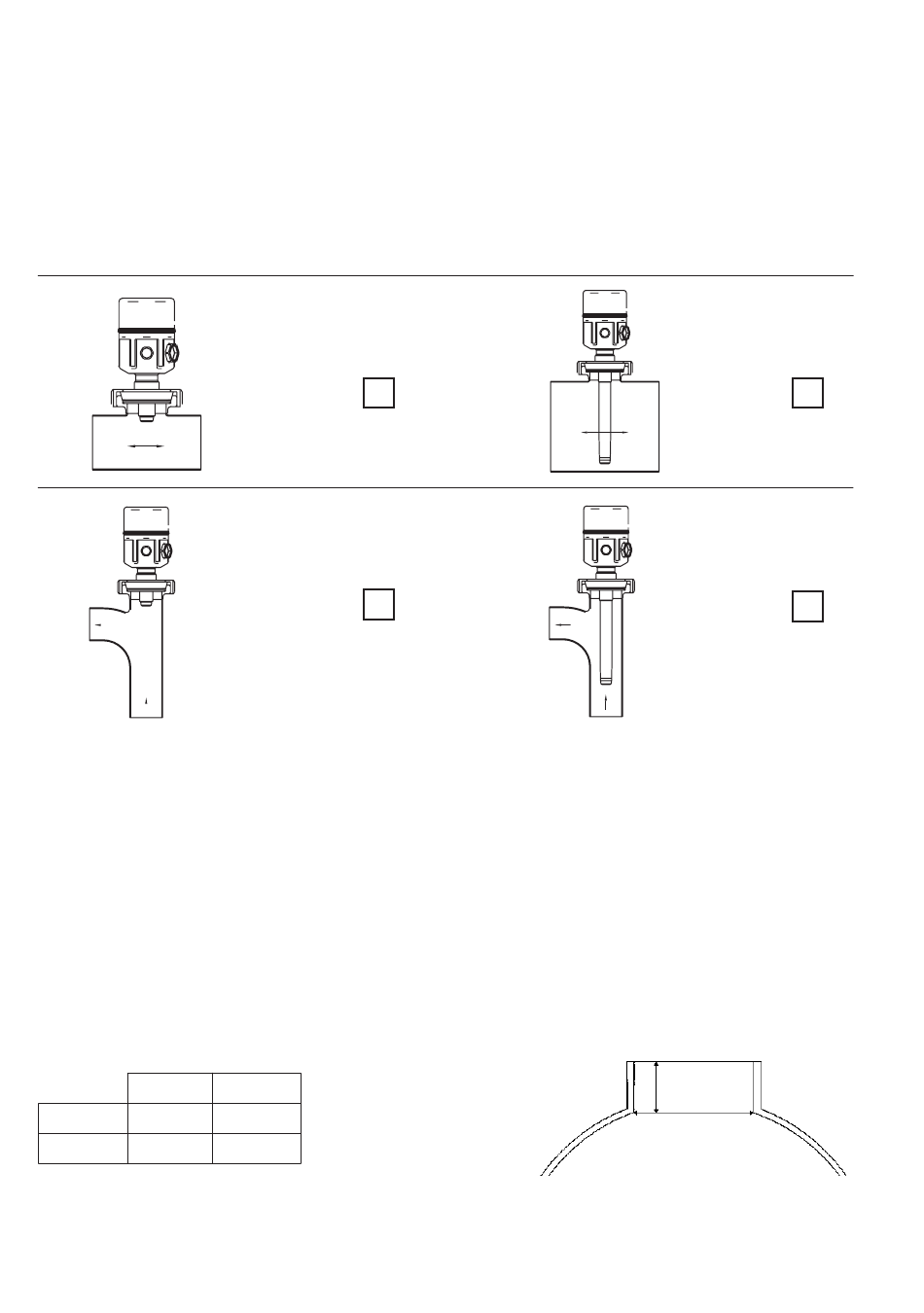

Position des Schmutzsensors (EHEDG/3A)
Standard-Version
Schmutzsensor Montagerichtlinie (EHEDG/3A)
Der Betreiber muss sicherstellen, dass am Stecksockel genügend
Freiraum bleibt, um eine angemessene Reinigung zu ermöglichen.
Die Höhe sollte im Normalfall höchstens ein Drittel des
Sockeldurchmessers betragen (H ≤ 1/3D).
Beispiel (in mm)
D
DN40
42.7
DN50
54.8
Die angegebenen Richtlinien beziehen sich auf die Abmessungen
des Stecksockels und nicht des Prozessrohrs!
✕
H
14.2
18.2
Erweiterte Version
H
D
10
