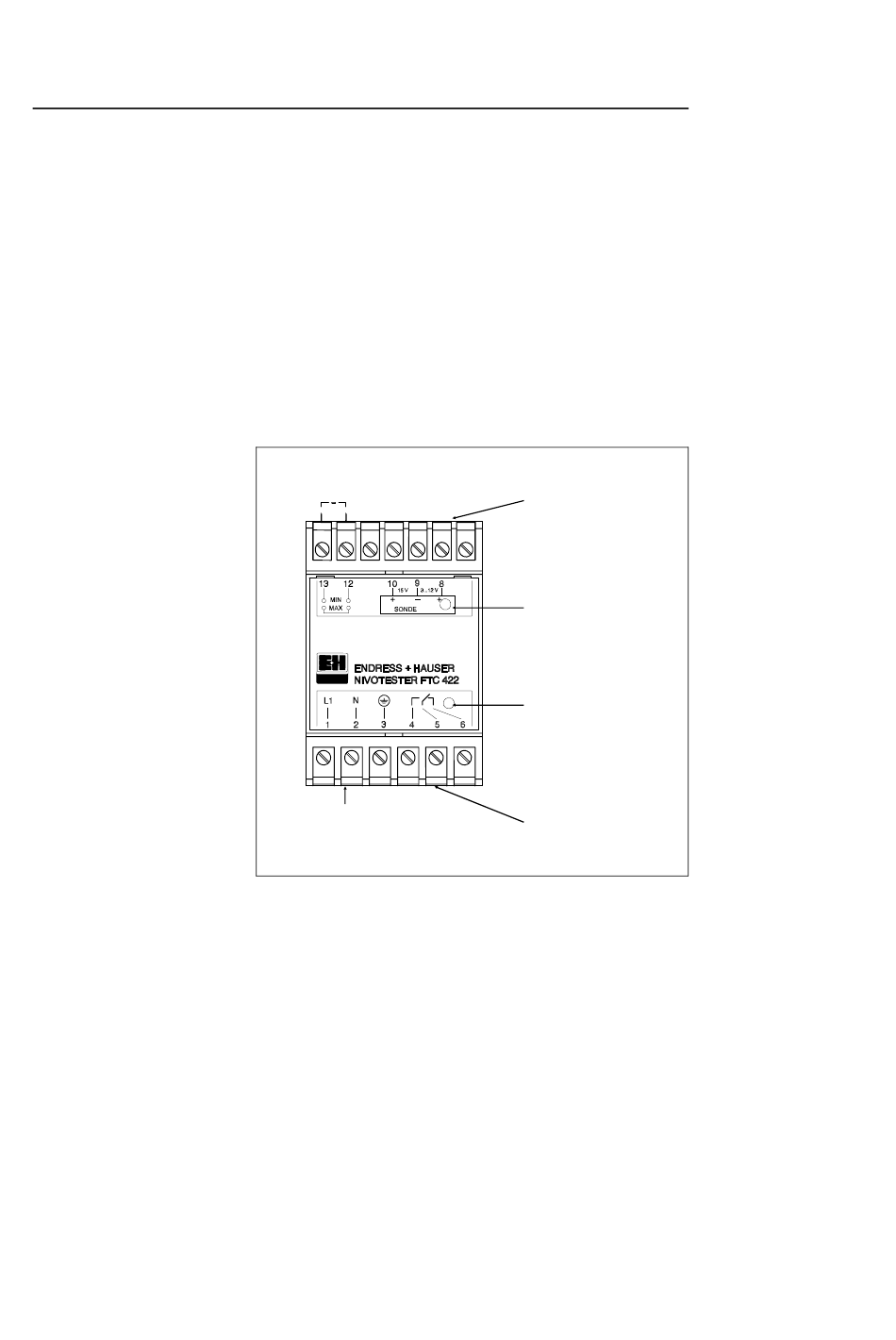

Fig. 2
Nivotester FTC 422: Überblick über
die Bedienelemente
4

Funktion

Sonde und Behälter bilden einen Kondensator, dessen Kapazität
vom Füllstand beeinflußt wird. Der Elektronikeinsatz, der gewöhn-
lich im Sondenkopf eingebaut ist, setzt die Kapazitätsänderungen
in ein Spannungssignal um und übermittelt es an den Nivotester
zur Auswertung. Dieser schaltet das Ausgangsrelais, wenn der vor-
gegebene Füllstand über- oder unterschritten wird. Mit dem dar-
aus entstehenden Signal kann eine Alarmeinrichtung, ein Stellglied
oder ein Steuerrelais aktiviert werden.
Durch eine Brücke am Klemmenblock wird das Ausgangsrelais auf
Minimum- oder Maximum-Sicherheitsschaltung eingestellt. Der
Schaltzustand des Relais wird auf der Frontplatte durch eine rote
Leuchtdiode, der Betriebszustand durch eine grüne Leuchtdiode
angezeigt. Bei Ausfall der Netzspannung erlöschen beide Leucht-
dioden und das Ausgangsrelais fällt ab.
Brücke 12-13: Maximum-Sicherheit
keine Brücke12-13: Minimum-Sicherheit
Klemmen 1, 2, 3:
Stromversorgung, elektrisch ge-
trennt vom Sondenstromkreis
Ergänzende Dokumentation
Bevor Sie mit der Installation des Nivotesters FTC anfangen, über-
prüfen Sie, ob folgende Dokumentation zur Hand ist:
• Installationshinweise für die Sonde
• Installationshinweise für den Elektronikeinsatz
Nivotester FTC 422
Klemmen 8, 9, 10:
kurzschlußsicherer
Sondenstromkreis
Grüne LED:
Betriebszustand
Rote LED:
Relaiszustand
Klemmen 4, 5, 6:
Relaisausgang
