Installation
Für Montage an einem staubigen oder feuchten Ort liefern wir
Ihnen ein Schutzgehäuse IP 55, in dem 2 Nivotester FTC 422 Platz
haben. Siehe Fig. 5.
• Montieren Sie das Schutzgehäuse an eine schattige Stelle, da
die Temperatur im Innern nicht über +60 °C ansteigen darf.
• Schrauben Sie den Deckel und die Kabeldurchführungen gut zu,
damit die Schutzart IP 55 erhalten bleibt.
5 x PG 16

Elektrische Verbindungen

Stellen Sie die folgenden Verbindungen her:
• zum Elektronikeinsatz
• zur Ausgangsschaltung
• zur Spannungsversorgung
Die Sicherheitsschaltung wird durch eine Brücke an den Klemmen
des Nivotesters FTC gewählt.
Das Gerät ist für den bei der Bestellung gewählten
Spannungsbereich ausgelegt.
• Beachten Sie die Versorgungsspannungsangabe auf dem
Aufkleber.
• Messen Sie die Versorgungsspannung am Einbauort.
• Stimmen angegebene und gemessene Spannung nicht überein,
nicht anschließen. Rufen Sie Ihre Endress+Hauser-Vertretung an.
ABS
Korrosionsbeständiger Stahl
PMMA schlagzäh und glasklar
Schutzgehäuse

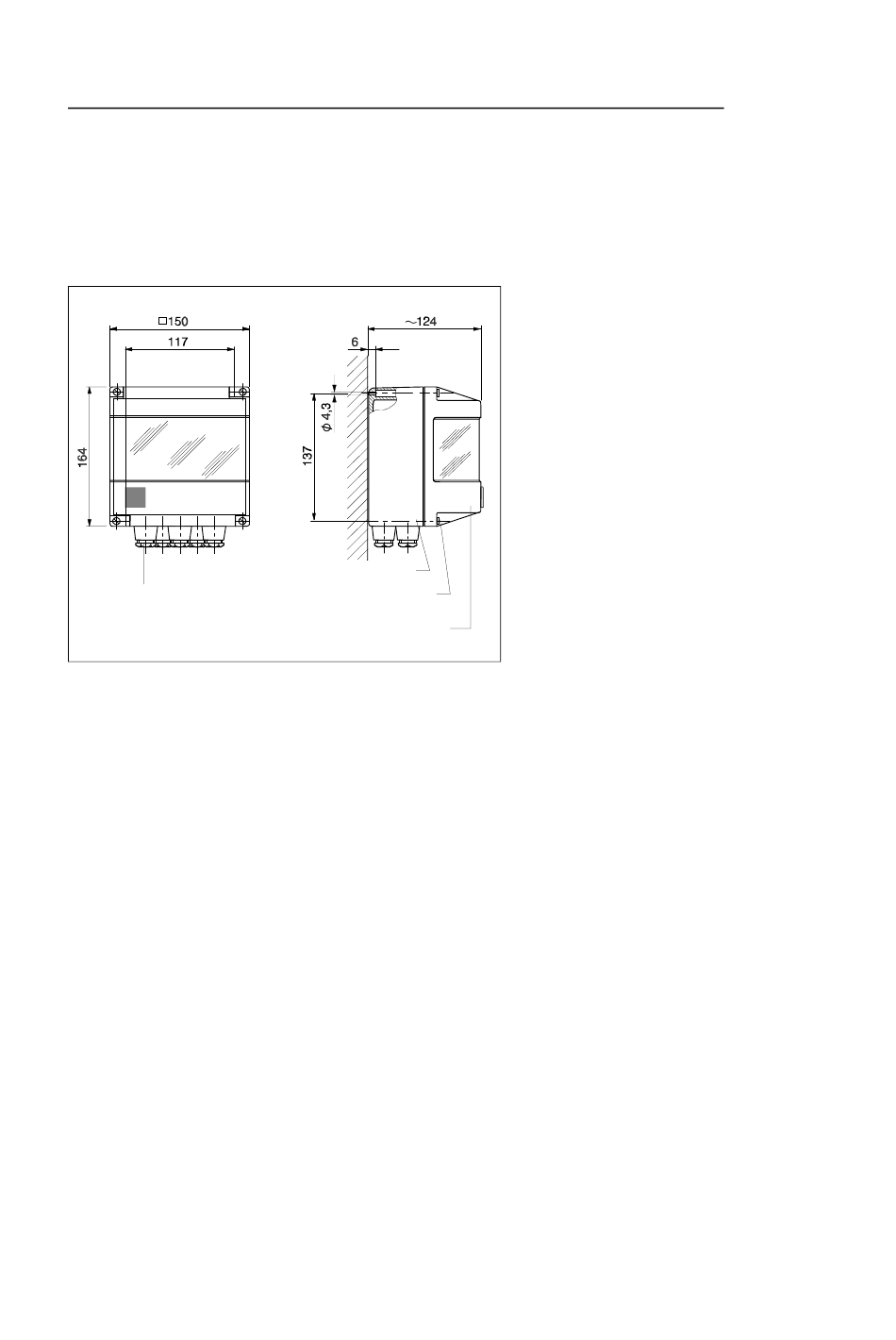

Fig. 5
Abmessungen des Schutzgehäuses
Spannungsversorgung
7
