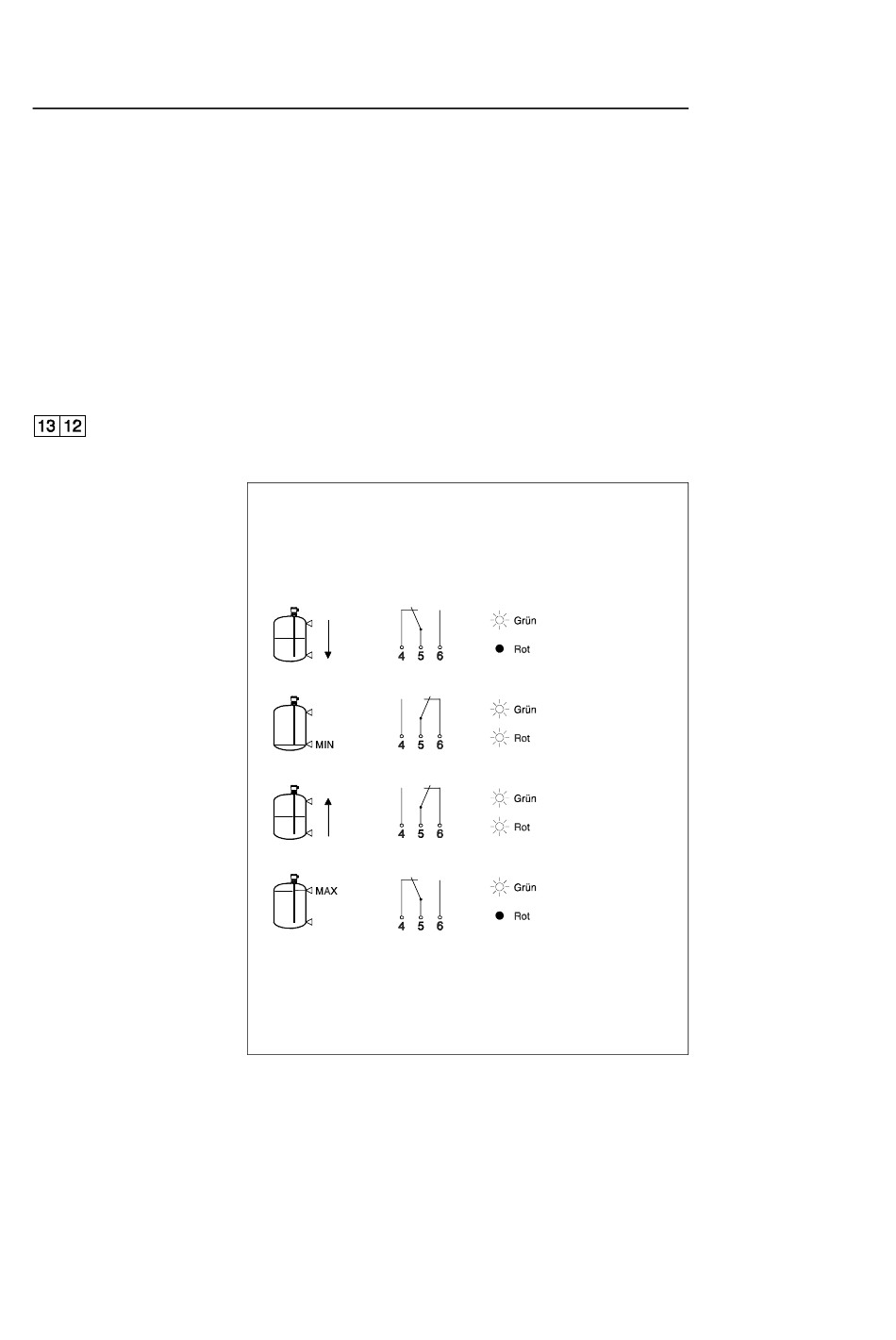

Minimum-

Sicherheitsschaltung

Fig. 9
Minimum-Sicherheitsschaltung.
14

4. Betrieb

Wenn der Nivotester FTC 422 in Betrieb ist:
• die grüne Leuchtdiode leuchtet ständig.
• die rote Leuchtdiode leuchtet, wenn das Relais abgefallen ist.
Die Schaltung des Relais ist vom gewählten Sicherheitsmodus ab-
hängig.
Sicherheitsschaltung
Der Nivotester FTC 422 ermöglicht Zweipunktregelung mit einem
Minimum- oder Maximum- Schaltpunkt und einer Schalthysterese.
Das Relais fällt ab, wenn der Füllstand unter den Schaltpunkt
absinkt. Die rote Leuchtdiode leuchtet auf und erlischt erst dann
wieder, wenn der Füllstand den Schalthysteresepunkt
überschreitet; das Relais zieht wieder an.
Füllstand Relais-
Fallend
Steigend
Nivotester FTC 422
LEDs
fallend:
Relais angezogen
rote LED aus
Füllstand: <Min
Relais abgefallen
rote LED leuchtet
wieder steigend
Relais abgefallen
rote LED leuchtet
Füllstand >Max
Relais angezogen
rote LED aus
