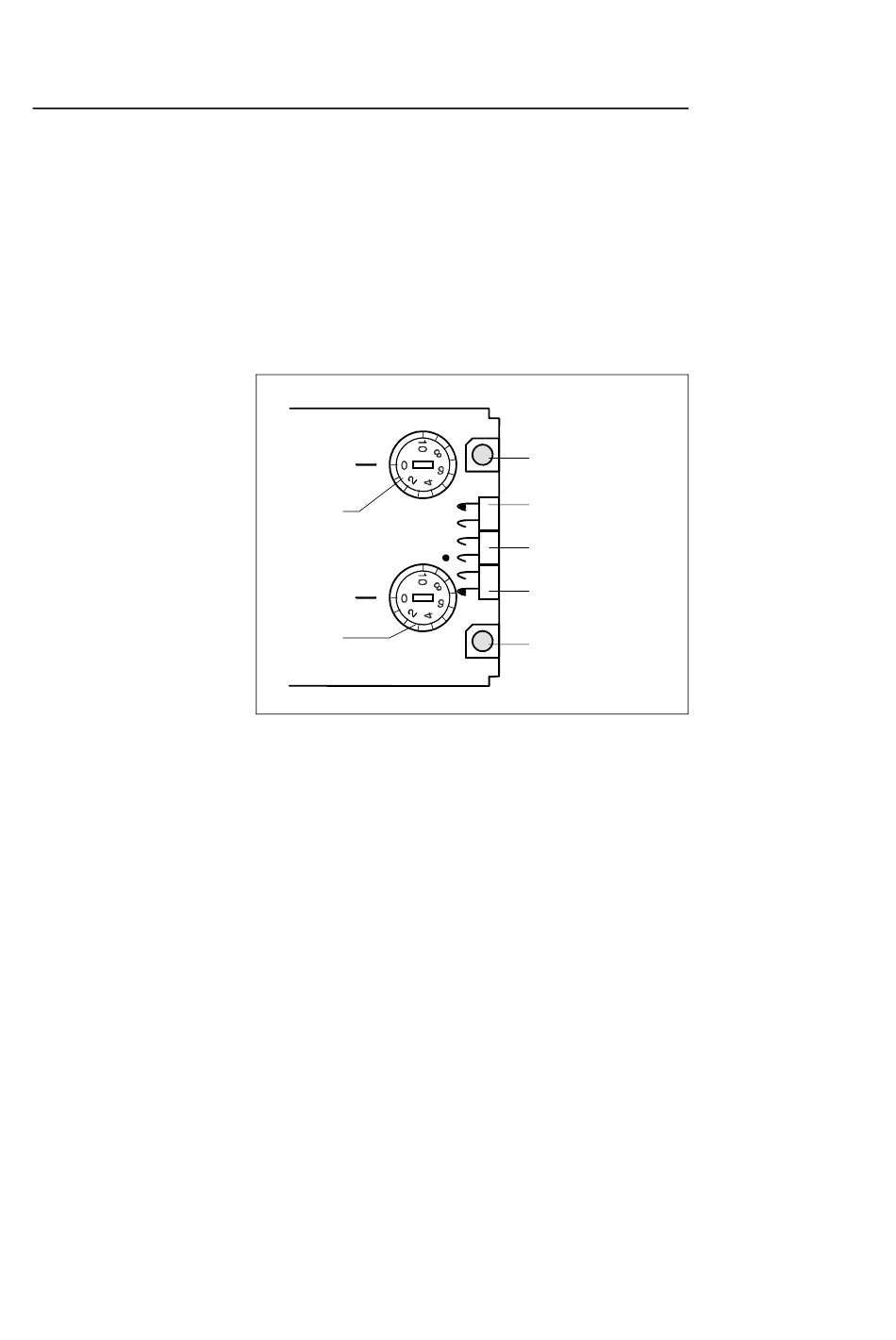

Fig. 8
Abgleichelemente des Nivotesters
FTC 422

Abgleichelemente

10

3. Abgleich

Die Abgleichelemente liegen hinter der abklappbaren Frontplatte
und sind somit leicht zugänglich, aber gegen unbefugten Eingriff
geschützt.
• Schraubendreher in den Ablösepunkt (Bild 3) hineinschieben,
Frontplatte leicht nach vorn drücken, bis sie entrastet.
• Frontplatte herunterklappen.
• Nach Beendigung des Abgleichs Frontplatte wieder einrasten.
Abgleichelemente
Fig. 8 zeigt die Abgleichelemente.
Einsteller 1
(Schaltpunkt)
Einsteller 2
(Schalthysterese)
• Hakenschalter 1 für die Wahl des Kapazitätsbereiches für Schalt-
punkt 1 (oberer Schaltpunkt) - siehe Tabelle 2.
• Einsteller 1 zur Einstellung des oberen Schaltpunktes.
• Hakenschalter 2 für den Betriebsmodus - siehe Tabelle 3.
• Einsteller 2 zur Einstellung des unteren Schaltpunktes.
• Hakenschalter 3 für die Wahl des Kapazitätsbereiches für die
Schalthysterese (unterer Schaltpunkt) - siehe Tabelle 2.
• Die grüne Leuchtdiode zeigt den Betriebszustand an (leuchtet,
wenn Nivotester in Betrieb).
• Die rote Leuchtdiode zeigt den Relaiszustand an (leuchtet, wenn
Relais abgefallen).
Nivotester FTC 422
Grüne LED
Betriebsbereitschaft
Hakenschalter 1 für
Kapazitätsbereich
oberer Schaltpunkt
Hakenschalter 2 für
Betriebsmodus
Hakenschalter 3 für
Kapazitätsbereich
unterer Schaltpunkt
Rote LED
Relaisfunktion
