Installation
Sicherheitsschaltung:
ohne Brücke 12-13: Mininum-Sicherheitsschaltung
mit Brücke: Maximum-Sicherheitsschaltung
NIVOTESTER
FTC 422
Seele
Relaisausgang
DC
oder
AC
Spannungs-
versorgung
Fig. 6 und 7 zeigen den Anschluß »Sonde-Nivotester FTC 422«.
• Die Sonde wird an Klemme Nr. 6 des Elektronikeinsatzes geerdet.
Werden zwei getrennte Sonden eingebaut, (siehe Fig. 7):
• Für die Verbindung zwischen den Sondenköpfen möglichst
kurzes, kapazitätsarmes HF-Kabel verwenden.
• Die Seele des Koaxialkabels jeweils am zentralen Anschlußpunkt
der Sonden anschließen, Abschirmung auf beiden Seiten an
einem Masseanschluß im Sondenkopf.
• Der Sondenkopf, in dem der Elektronikeinsatz eingebaut ist,
sollte mit einer Zwillings-Kabeldurchführung ausgerüstet sein,
damit er gut abgedichtet werden kann.
• Eine Brücke wird zwischen Klemme 1 und 2 eingesetzt.
Austausch des Gerätes
Die Verdrahtung muß nicht gelöst werden, wenn der Nivotester aus-
getauscht wird.
Schritt Vorgang
1 Klemmenblöcke abnehmen: Schraubendreher in den
Ablösepunkt hineinschieben und Klemmenblock
abheben - siehe Fig. 3.
2 Schnappverschluß lösen: Schraubendreher in die
Demontageöse hineinschieben und nach unten drücken.
3 Gerät herausziehen und Austauschgerät montieren.
4 Klemmenblöcke aufstecken: 6-polige unten,
7-polige oben.
5 Gerät, wie in Abschnitt 3 beschrieben, abgleichen.
Massean-
schluß im
Sondenkopf
Brücke 1-2
Abschirmung
Koaxialkabel

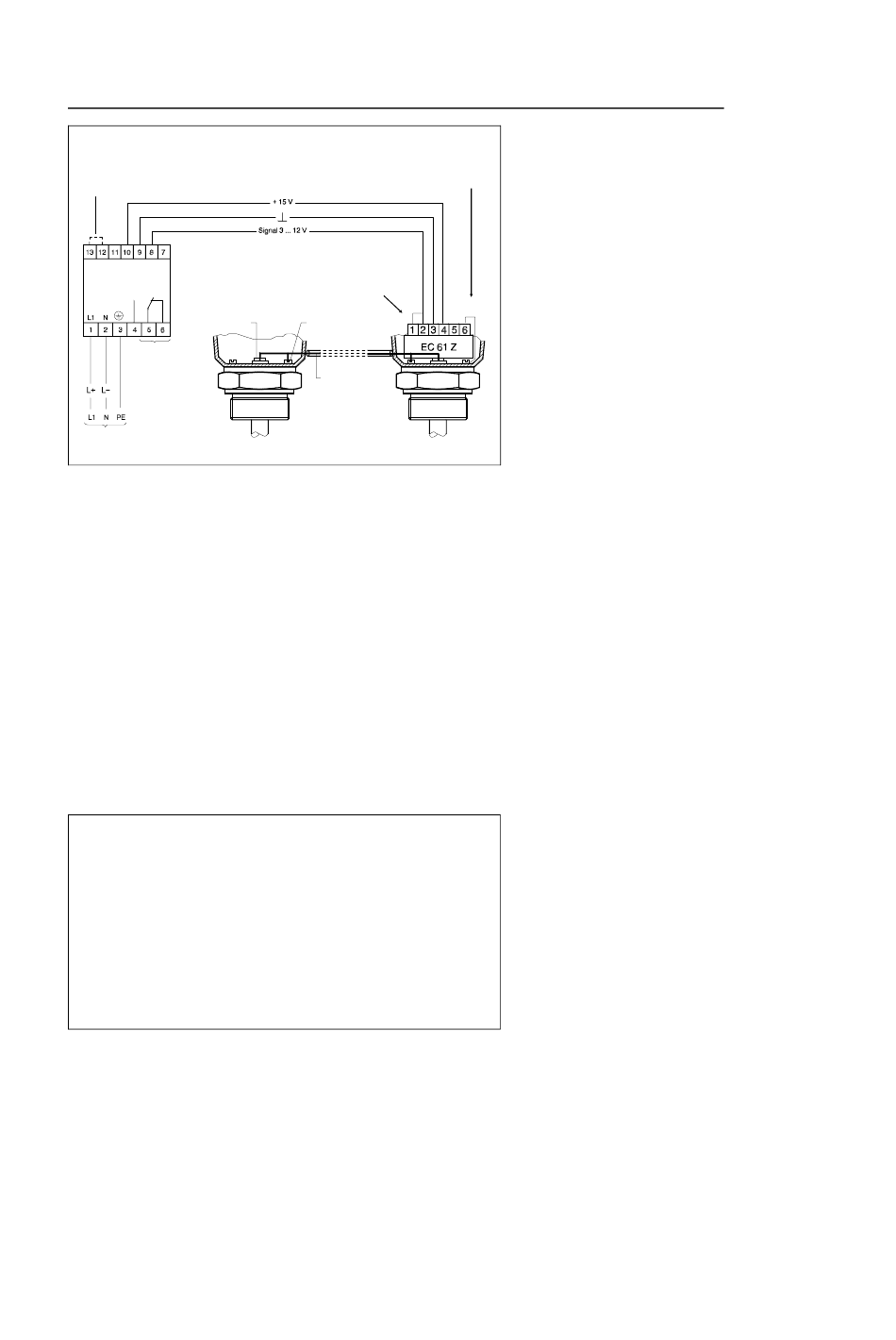

Fig. 7
Anschluß des Nivotesters FTC 422
an zwei Sonden
Anschluß an zwei Sonden
Vorgang:
Austausch des Geräts
