Montage - Endress+Hauser nivotester FTC 422 Montage- Und Betriebsanleitung

Vorgang:
Montage auf der Hutschiene
Einzelmontage
Schaltschrankmontage
Fig. 4
Abmessungen für
Schaltschrankmontage
6

Montage

Die Schutzart nach DIN 40050 des Gehäuses beträgt IP 40, die
der Klemmenblöcke IP 20. Wo möglich, sollten die Geräte in einen
Schaltschrank oder an einem schattigen Ort montiert werden.
Die Nivotester-Grenzschalter sind in Minipac-Gehäusen mit
Schnappverschlüssen untergebracht, geeignet für Schaltschrank-
montage auf einer symmetrischen Normschiene (Hutschiene) nach
EN 50022-35 x 15 oder EN 50022-35 x 7,5.
Schritt Vorgang
1 Gerät oben in die Normschiene einhängen
2 Nach unten und hinten drücken, bis der Schnapp-
verschluß einrastet.
Suchen Sie eine Stelle aus, bei der die Umgebungstemperatur
nicht -20 °C unterschreitet oder +60 °C übersteigt.

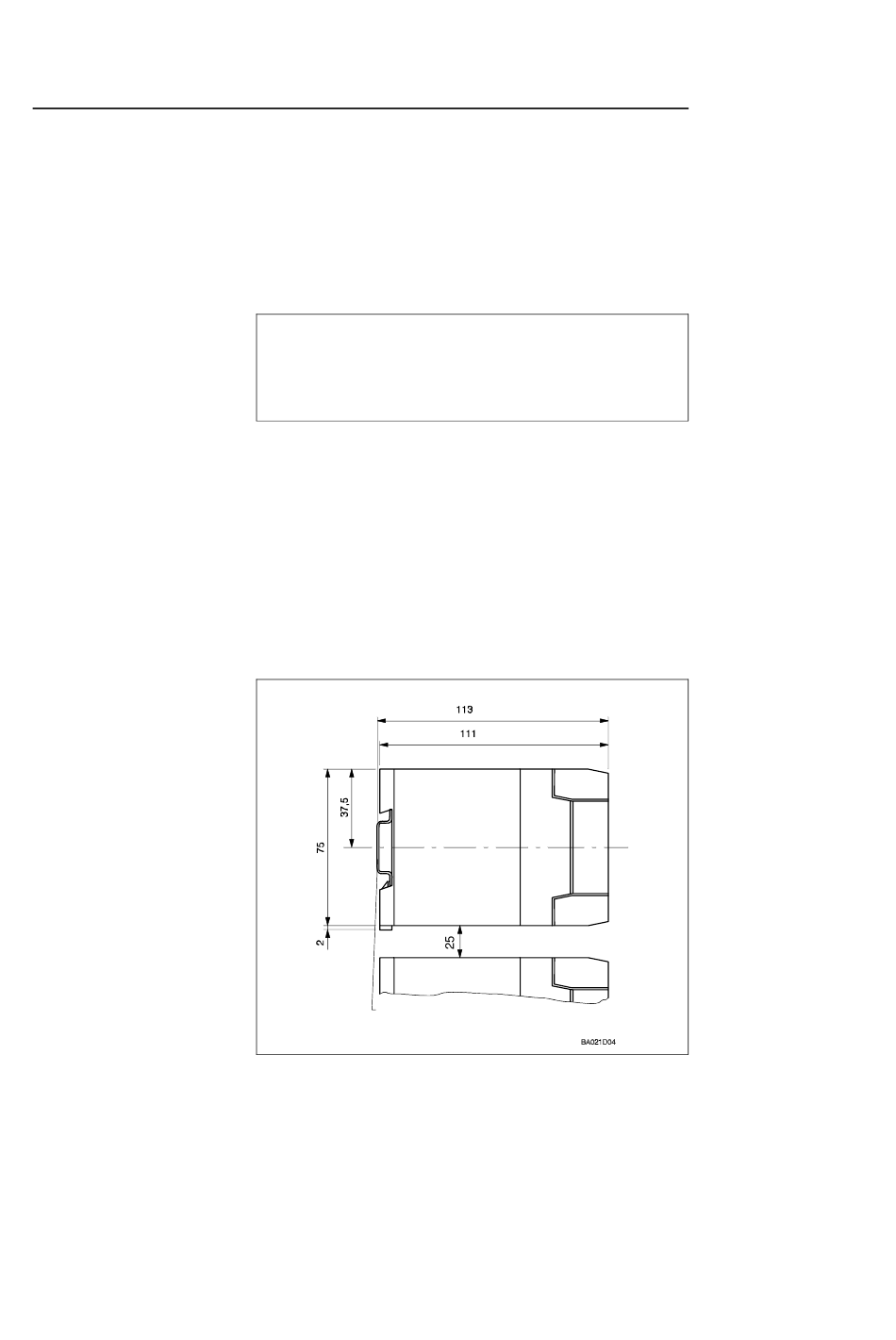

Fig. 4 zeigt Abmessungen für den Einbau in einen Schaltschrank.
• Der vertikale Abstand muß mindestens 25 mm betragen.
• Die Geräte können dicht nebeneinander eingebaut werden,
vorausgesetzt, die maximale Umgebungstemperatur während
des Betriebs liegt unter 50 °C.
• Bei einer Umgebungstemperatur von 60 °C muß der horizontale
Abstand zwischen den Geräten 10 mm betragen.
• Die min. zulässige Umgebungstemperatur beträgt -20 °C.
Hutschiene EN 50022-35x7,5
Nivotester FTC 422
