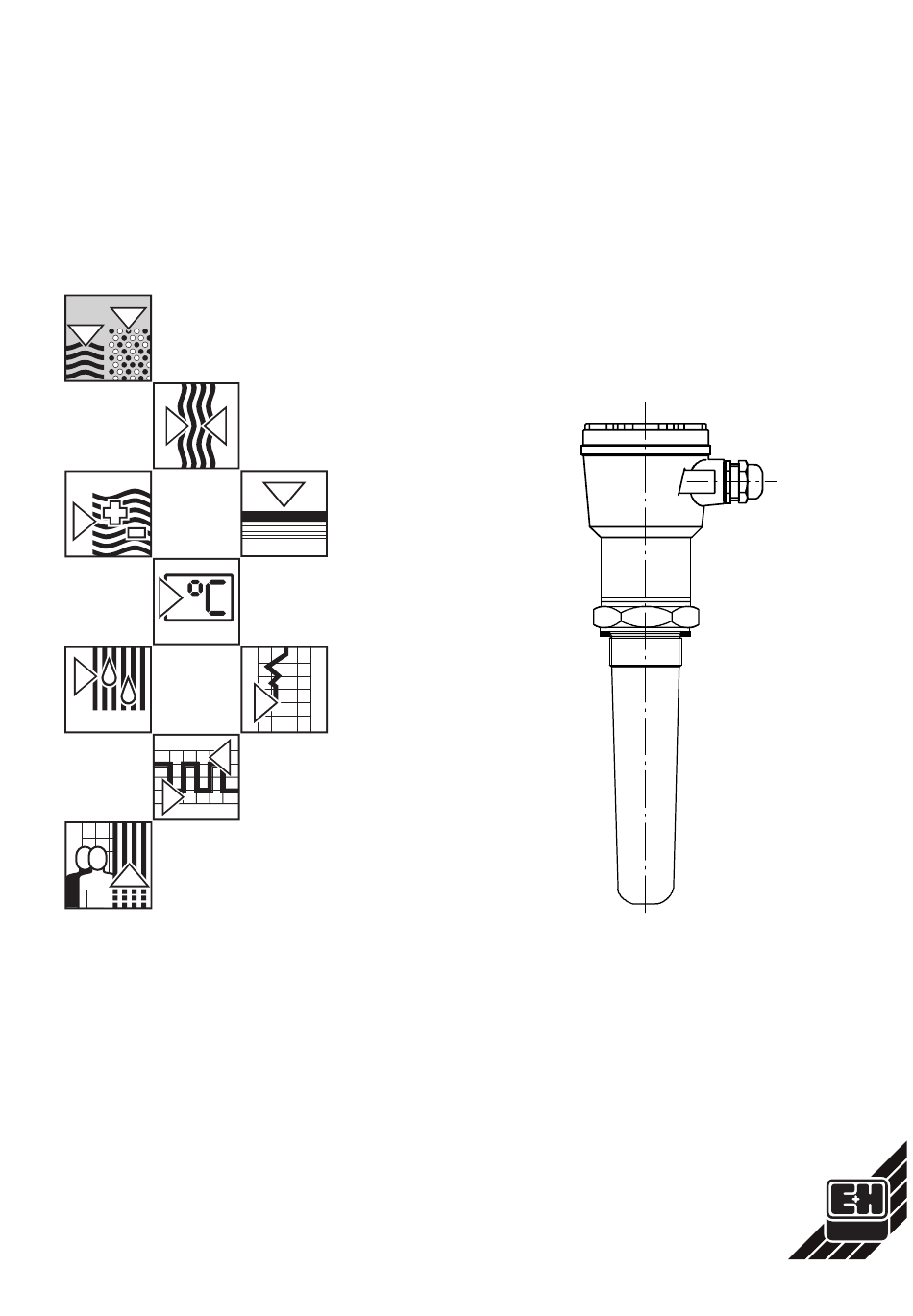

- Seite 1 BA 023F/00/de/03.92 nivocompact 015172-0000 FTC 731 Füllstandgrenzschalter Montage- und Betriebsanleitung Endress Hauser Unser Maßstab ist die Praxis...
-
Seite 3: Inhaltsverzeichnis
Inhaltsverzeichnis Seite Verwendung Anwendungsbeispiele Technische Daten Meßeinrichtung Funktion Einbau Einbauplanung Einbauvorschläge Montage Typenschlüssel, Bestellcode Anschluß Anschlußplanung EC 30 (Zweileiteranschluß) für Wechselspannung EC 32 (Dreileiteranschluß PNP) für Gleichspannung EC 33 (Dreileiteranschluß NPN) für Gleichspannung EC 34 (Relaisausgang) für Gleich- und Wechselspannung Anschluß... - Seite 4 Nivocompact FTC 731...
-
Seite 5: Verwendung
Verwendung Verwendung Der Nivocompact FTC 731 eignet sich zur Grenzstanddetektion in Silos mit Schüttgütern (Minimalstand- oder Maximalstand-Signalisierung). Auch zum Einsatz in Lebensmitteln. Einbau von allen Seiten in den Silo möglich. Fig. 1 Grenzstanddetektion in Schüttgutsilos mit dem kapazitiven Füllstandgrenzschalter Nivocompact FTC 731. -
Seite 6: Technische Daten
• Kunststoffgehäuse aus PBTP, IP 66 (Schutzarten IP… nach DIN 40050) • Gehäuse IP 55: Standard-PG aus vernickeltem Messing mit NBR-Dichtung Kabeldurchführung für Kabeldurchmesser 7…10 mm. • Gehäuse IP 66: Wadi-PG aus Polyamid mit Neoprene-CR-Dichtung für Kabeldurchmesser 5…12 mm. Fig. 2 Abmessungen Nivocompact FTC 731... - Seite 7 Technische Daten • Anschlußklemmen: für max. 2,5 mm Elektronikeinsätze • Meßfrequenz: ca. 1,6 MHz • Schaltverzögerung: ca. 0,5 s…ca. 20 s, einstellbar • Minimum-/Maximum-Sicherheitsschaltung: mit Drehschalter wählbar • Schaltanzeige: rote Leuchtdiode • Anschlußspannung U∼: 21 V…250 V, 50/60 Hz Elektronikeinsatz EC 30 •...
-
Seite 8: Meßeinrichtung
Gehäuseinnern. Meßeinrichtung Der Nivocompact ist ein elektronischer Schalter Die gesamte Meßeinrichtung besteht daher nur aus: • dem Nivocompact FTC 731 • einer Spannungsquelle und • den angeschlossenen Steuerungen,Schaltgeräten, Signalgebern (z.B. Prozeßleitsystemen, SPS, Relais, Kleinschützen, Lampen, Hupen usw.). Fig. 4... -
Seite 9: Funktion
Nivocompact FTC 731. Fig. 5 Ansatzbildung an der Silowand bis zu einer Dicke von mehreren Zentimetern beeinflußt die Funktion des Nivocompact FTC 731 mit Stabsonde nicht. Mit der eingebauten Umschaltmöglichkeit für Minimum/Maximum-Sicherheit Sicherheitsschaltung kann der Nivocompact für jeden Anwendungsfall im erforderlichen Sicher-... -
Seite 10: Einbau
Nivocompact FTC 731 Einbau Einbau Einbauplanung Beschaffenheit des Silos Der Nivocompact FTC 731 kann in Silos aus unterschiedlichen Werkstoffen eingebaut werden (z.B. Metall, Kunststoff, Beton). Einbaustelle Beachten Sie den zu erwartenden Böschungswinkel des Schüttkegels bzw. des Abzugstrichters bei der Festlegung des Einbauorts. -
Seite 11: Einbauvorschläge
Gewindemuffe (halbe Gewindemuffe = 25 mm); mit Mindestabstand 200 mm zu einem anderen Nivocompact FTC 731; mit Abstand > 500 mm zu einem Nivocompact FTC 831. b) Gewindemuffe + Silowand + Materialansatz sind maximal 50 mm dick, somit ist Inbetriebnahme ohne Abgleich möglich. -
Seite 12: Montage
Nivocompact FTC 731 Einbau Montage • Gabelschlüssel SW 60 Erforderliches Werkzeug für • Schraubendreher, Klingenbreite 5…6 mm oder Montage Kreuzschlitzschraubendreher PZD 2 Vorbereitung Vergleichen Sie den Bestell-Code auf dem Typenschild Ihres Geräts mit dem Bestellschema, um sicherzustellen, daß Sie das richtige Gerät einbauen. - Seite 13 Einbau Falls die Kabeldurchführung nach dem festen Eindrehen des Nivocompact Gehäuse drehen in eine falsche Richtung weist, können Sie das Gehäuse drehen: lösen • Gehäusedeckel abschrauben • zentrale Schraube im Elektronikeinsatz lösen • steckbaren Elektronikeinsatz am Bügel aus dem Gehäuse ziehen •...
-
Seite 14: Anschluß
Anschluß Anschlußplanung Wesentliche Unterschiede der An der letzten Ziffer des Bestell-Codes auf dem Typenschild können Sie Elektronikeinsätze erkennen, welcher Elektronikeinsatz in Ihrem Nivocompact FTC 731 eingebaut ist: 1=Elektronikeinsatz EC 30 Zweileiter-Wechselspannungsanschluß 21 V…250 V Elektronischer Schalter, max. 350 mA 2=Elektronikeinsatz EC 32 Dreileiter-Gleichspannungsanschluß... -
Seite 15: Anschluß Eines Nivocompact Mit Elektronikeinsatz Ec 30 Für Wechselspannung (Zweileiteranschluß)
Relais deshalb nicht abflällt. Sehen Sie in die- sem Fall eine Zusatzlast parallel zum Relais vor, z.B. einen Widerstand oder eine Signallampe. Fig. 12 Anschluß Nivocompact FTC 731 mit Elektronikeinsatz EC 30 ∼ :21 V...250 V an den Klemmen 1 und 2 des EC 30 angeschlossene (externe) Last, z.B. -
Seite 16: Anschluß Eines Nivocompact Mit Elektronikeinsatz Ec 32 (Dreileiteranschluß Pnp) Für Gleichspannung
Nivocompact FTC 731 Anschluß Anschluß eines Nivocompact mit Elektronikeinsatz EC 32 (Dreileiteranschluß PNP) für Gleichspannung Transistorschaltung für Last Die an Klemme 3 angeschlossene Last wird kontaktlos und damit prellfrei über einen Transistor geschaltet. Im normalen Schaltzustand steht an Klemme 3 ein positives Signal an. -
Seite 17: Ec 33 (Dreileiteranschluß Npn) Für Gleichspannung
Anschluß Anschluß eines Nivocompact mit Elektronikeinsatz EC 33 (Dreileiteranschluß NPN) für Gleichspannung Die an Klemme 3 angeschlossene Last wird kontaktlos und damit prellfrei Transistorschaltung für Last über einen Transistor geschaltet. Im normalen Schaltzustand steht an Klemme 3 ein negatives Signal an. Bei Füllstandalarm und bei Netzausfall sperrt der Transistor. -
Seite 18: Ec 34 (Relaisausgang) Für Gleich- Und Wechselspannung
Nivocompact FTC 731 Anschluß Anschluß eines Nivocompact mit Elektronikeinsatz EC 34 Relaisausgang; für Gleich- und Wechselspannung Netzanschluß Bei Wechselspannungsanschluß ist es gleichgültig ob Sie L1 oder N an Klemme 1 anschließen. Bei Gleichspannungsanschluß ist es gleichgültig, ob Sie L+ oder L–... -
Seite 19: Anschluß Vor Ort
Anschluß Anschluß vor Ort • Gabelschlüssel SW 22 Erforderliches Werkzeug • Schraubendreher, Klingenbreite ca. 4 mm und ca. 7 mm oder für Anschluß Kreuzschlitzschraubendreher PZD 1 und PZD 2 • Werkzeug zur Anschlußvorbereitung Prüfen Sie vor dem Anschluß, ob die vorhandene Netzspannung mit der Netzspannungsangabe auf dem Typenschild des Elektronikeinsatzes übereinstimmt. -
Seite 20: Einstellung
Nivocompact FTC 731 Einstellung Einstellung Erforderliches Werkzeug für die • Schraubendreher mit Klingenbreite ca 3 mm Einstellung • Schraubendreher mit Klingenbreite ca 4 mm Die Drehschalter und Einsteller befinden sich auf dem Elektronikeinsatz im Gehäuse. In unmittelbarer Nähe dieser Einstellelemente liegen die Netzanschlüsse mit Netzspannung bis 250 V. -
Seite 21: Sicherheitsschaltung
Einstellung Wählen Sie mit dem Drehschalter die Sicherheitsschaltung, welche für Ihren Sicherheitsschaltung Anwendungsfall geeignet ist: • Maximum-Sicherheit: Der Stromkreis ist gesperrt, wenn die Sonde bedeckt ist oder die Versorgungsspannung ausfällt. • Minimum-Sicherheit: Der Stromkreis ist gesperrt, wenn die Sonde frei ist oder die Versorgungsspannung ausfällt. Beim Umschalten der Sicherheitsschaltung wechselt die Leuchtdiode ihre Anzeige. -
Seite 22: Für Sonderfälle: Kapazitätsabgleich
Nivocompact FTC 731 Einstellung Für Sonderfälle Kapazitätsabgleich (Veränderung Wenn: • die Einbaubedingungen nach Fig. 7 b nicht eingehalten werden konnten, der Werkseinstellung) • die Dielektrizitätskonstante ε des Schüttguts kleiner als 2,0 ist, z.B. bei Kunststoffgranulat, kann es erforderlich sein, die Werkseinstellung zu verändern. - Seite 23 Einstellung Schaltpunkt suchen Fig. 20 Dieser Kapazitätsabgleich muß sorgfältig und langsam durchgeführt werden. Berücksichtigung der Füllgut- eigenschaften Füllguteigenschaften (Schüttgüter) sehr kleine DK ohne Ansatzbildung ca. 90° (2 Teilstriche) ε ca. 1,6...2,0 mit geringer Ansatzbildung ca. 135° (3 Teilstriche) kleine DK ohne Ansatzbildung ca.
-
Seite 24: Funktionskontrolle
Nivocompact FTC 731 Wartung Funktionskontrolle Berühren Sie bei freier Sonde die zentrale Befestigungsschraube für den Elektronikeinsatz mit einem Schraubendreher, den Sie am isolierten Griff halten. Dadurch wird Bedeckung der Sonde mit Schüttgut simuliert. Die Leuchtdiode muß ihre Anzeige wechseln. Dies ist nur eine Funktionskontrolle des Geräts. -
Seite 25: Gewährleistung
Fehlersuche Fehler bei Maximum-Sicherheitsschaltung Fehlermöglichkeiten Sonde frei (Füllstand unter Maximum) - Starke Ansatzbildung an der Behälterwand oder am Sondenstab jedoch - Wasser im Gehäuse elektronischer Schalter gesperrt Leuchtdiode an Sonde bedeckt (Füllstand über Maximum) - Dielektrizitätskonstante des Füllguts zu klein - anderes Füllgut als beim jedoch Abgleich angenommen... -
Seite 26: Bauteileaustausch
Einbaubedingungen wichtig. • Falls erforderlich: Führen Sie einen Kapazitätsabgleich durch. Rücksendung zur Reparatur Falls Sie einen Nivocompact FTC 731 nicht selbst reparieren können und das Gerät deshalb zur Reparatur an Endress+Hauser senden, beachten Sie bitte: Säubern der Sonde Entfernen Sie alle anhaftenden Füllgutreste. - Seite 28 Tel. 4 68 82 22, Fax 4 66 68 48 Belgium Endress+Hauser S.A./N.V. Poland Chile South Korea Brussels Endress+Hauser Polska Sp. z o.o. DIN Instrumentos Ltda. Endress+Hauser (Korea) Co., Ltd. Tel. (02) 2 48 06 00, Fax (02) 2 48 05 53 Warszawy Santiago Seoul Tel.
