Gerätekonfiguration

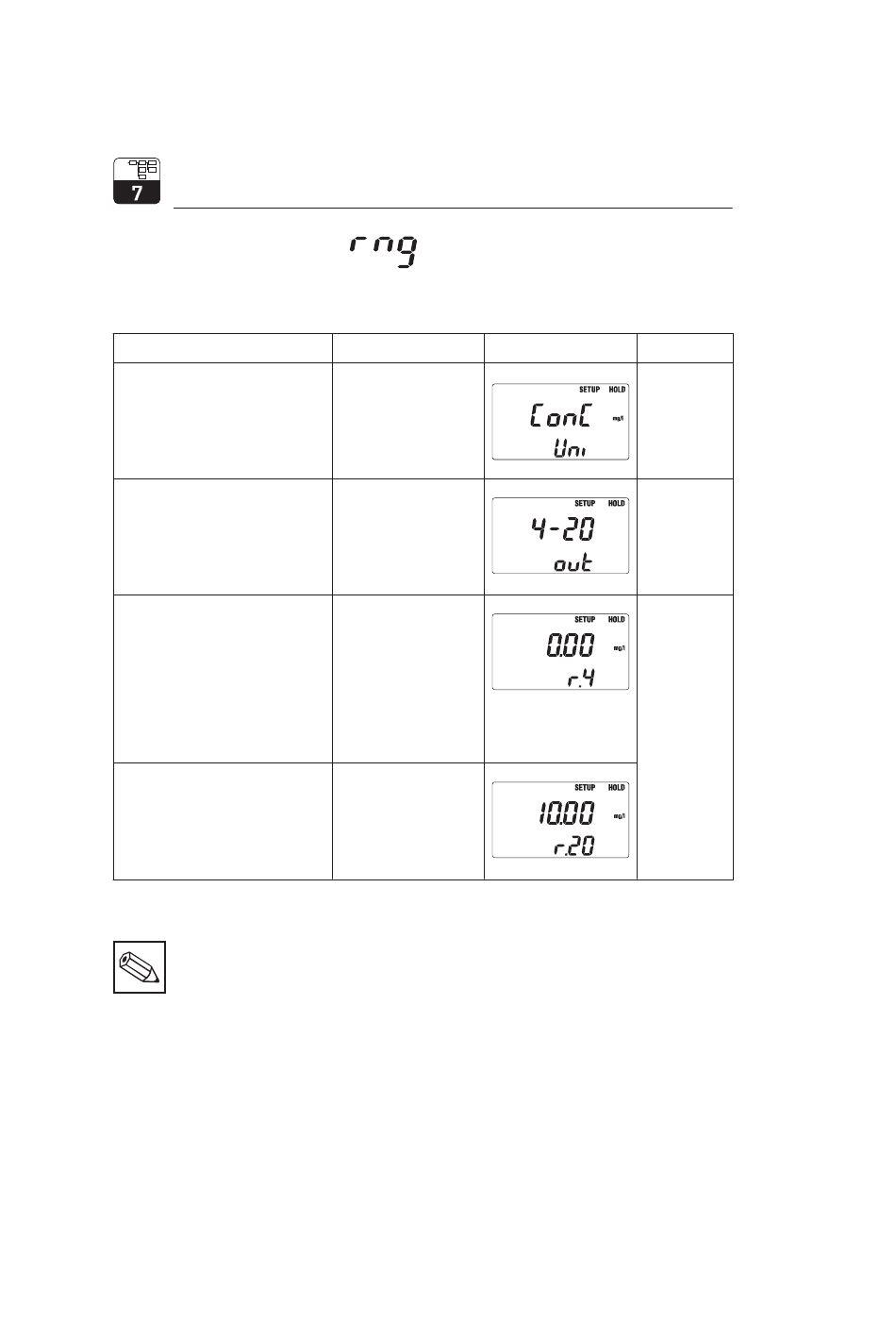

7.4 Meßbereich wählen
In dieser Funktionsgruppe wird die Meßfunktion (Sauerstoffgehalt in mg/l bzw. Sauerstoff-
Sättigungsindex %SAT) ausgewählt und der Meßbereich für den Stromausgang festgelegt.
Feld
Umschalten der Meßfunktion:
Sauerstoffgehalt in mg/l (ConC)
bzw. Sauerstoffsättigungs-
index in %SAT (Sat)
(Uni = Maßeinheit)
Umschalten der Untergrenze
des Stromausganges auf 0
oder 4 mA
(out = Stromausgang)
Eingabe des mg/l- bzw.
%SAT-Wertes für 0 oder 4 mA
(je nach eingestellter
Untergrenze)
(r. 0=Wert für 0 mA bei
0-20 mA)
(r. 4=Wert für 4 mA bei
4-20 mA)
Eingabe des mg/l- bzw.
%SAT-Wertes für 20 mA
(r.20 = Wert für 20 mA)
Hinweis:
Fallende Zuordnung möglich (z.B. 4 mA → 10 mg/l, 20 mA → 5 mg/l),
der Unterschied darf ∆2 mg/l bzw. ∆20 %SAT nicht unterschreiten.
Wird der Anzeige-Bereich von 0 ... 20 mg/l bzw. 0 ... 200 %SAT unter- bzw.
überschritten, erscheint der Hinweis 'Ur' (Underrange) bzw. 'Or' (Overrange).
28
Auswahl / Bereich
ConC
SAt
Default: ConC
0 – 20 mA
4 – 20 mA
Default: 4 – 20 mA
0 ... 20,00 mg/l
0 ... 200,0 %SAT
Default:
0,00 mg/l
0,0 %SAT
0 ... 20,00 mg/l
0 ... 200,0 %SAT
Default:
10,00 mg/l
100,0 %SAT
liquisys COM 221
Anzeige Info
Die
Differenz
zwischen
0/4- und
20 mA-Wert
muß
mindestens
∆2 mg/l
bzw.
∆20 %SAT
betragen.
