4.4 Anschließen
Warnung:
Der Anschluß ans Netz darf nur durch entsprechend geschultes Fachpersonal
erfolgen.
Arbeiten am Gerät dürfen nur im spannungsfreien Zustand durchgeführt werden.
Keine Inbetriebnahme ohne Schutzleiteranschluß.
In der Nähe des Gerätes muß eine eindeutig gekennzeichnete Netztrennvorrichtung
installiert sein.
Vor dem Anschließen sicherstellen, daß die Netzspannung mit dem angegebenem
Wert auf dem Typenschild übereinstimmt!
Durch die Lüftungsschlitze im Gehäuse und an den seitlichen Spaltöffnungen auf
der Gehäuserückseite können spannungsführende Teile im Geräteinneren berührt
werden. Keine Werkzeuge, Drähte o.ä. in diese Schlitze stecken.

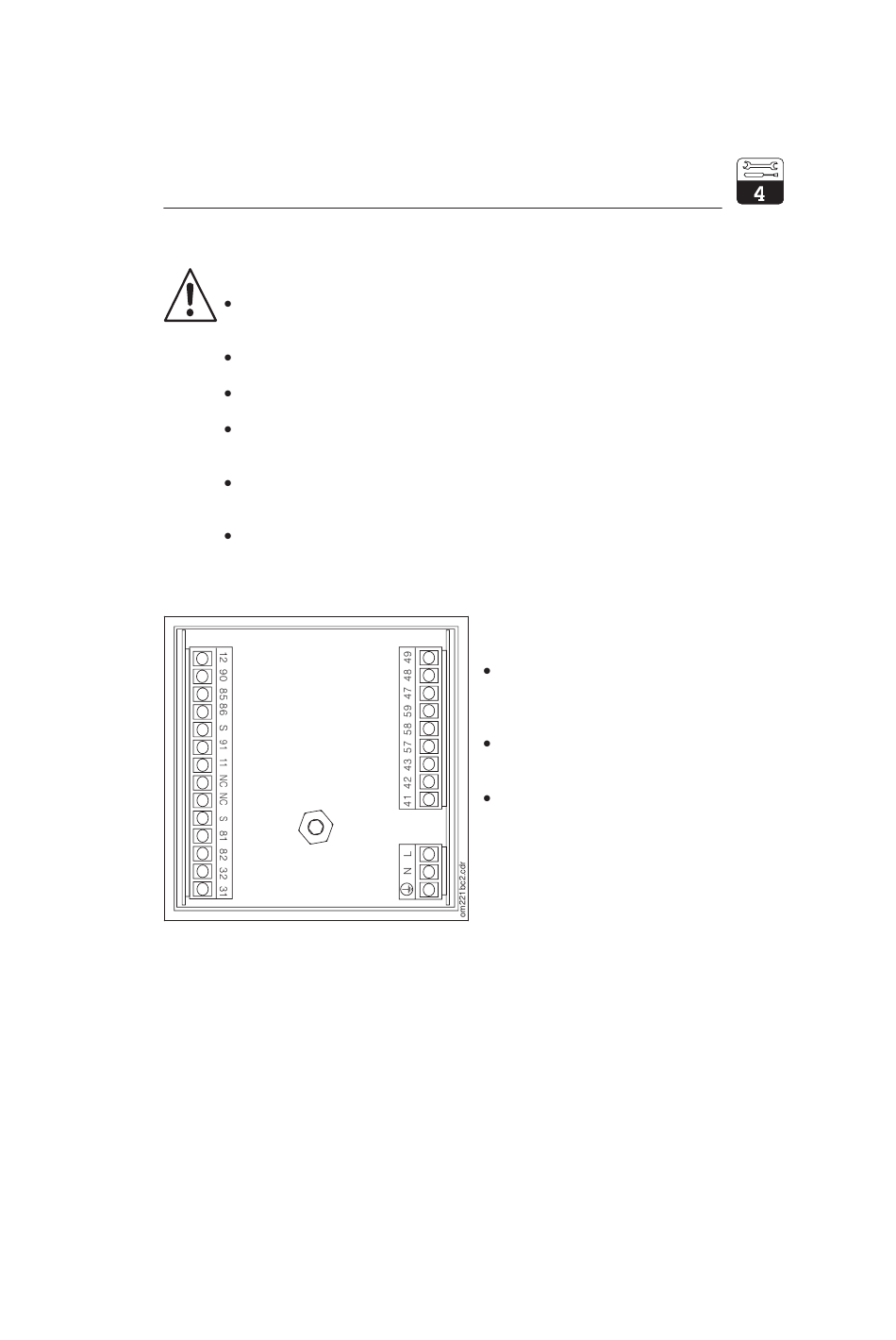

Bild 4.5 Lage und Bezeichnung der Anschlüsse an
der Gehäuserückseite
Endress+Hauser
Installation
Geräte-Anschlüsse
Der Anschluß erfolgt an der Geräterückseite
für Sensoranschluß, Meßumformerspei-
sung, Schalteingang „Hold" und Strom-
ausgang am abnehmbaren 14-poligen
Anschluß-Klemmenblock.
für Grenzwert-Kontakte und Alarmkontakt
am abnehmbaren 9-poligen Anschluß-
Klemmenblock.
für den Netzanschluß am abnehmbaren
3-poligen Anschluß-Klemmenblock.
Max. Anschlußquerschnitt 2,5 mm
Belegung siehe Bild 4.6.
