Installation
Kabelmontage

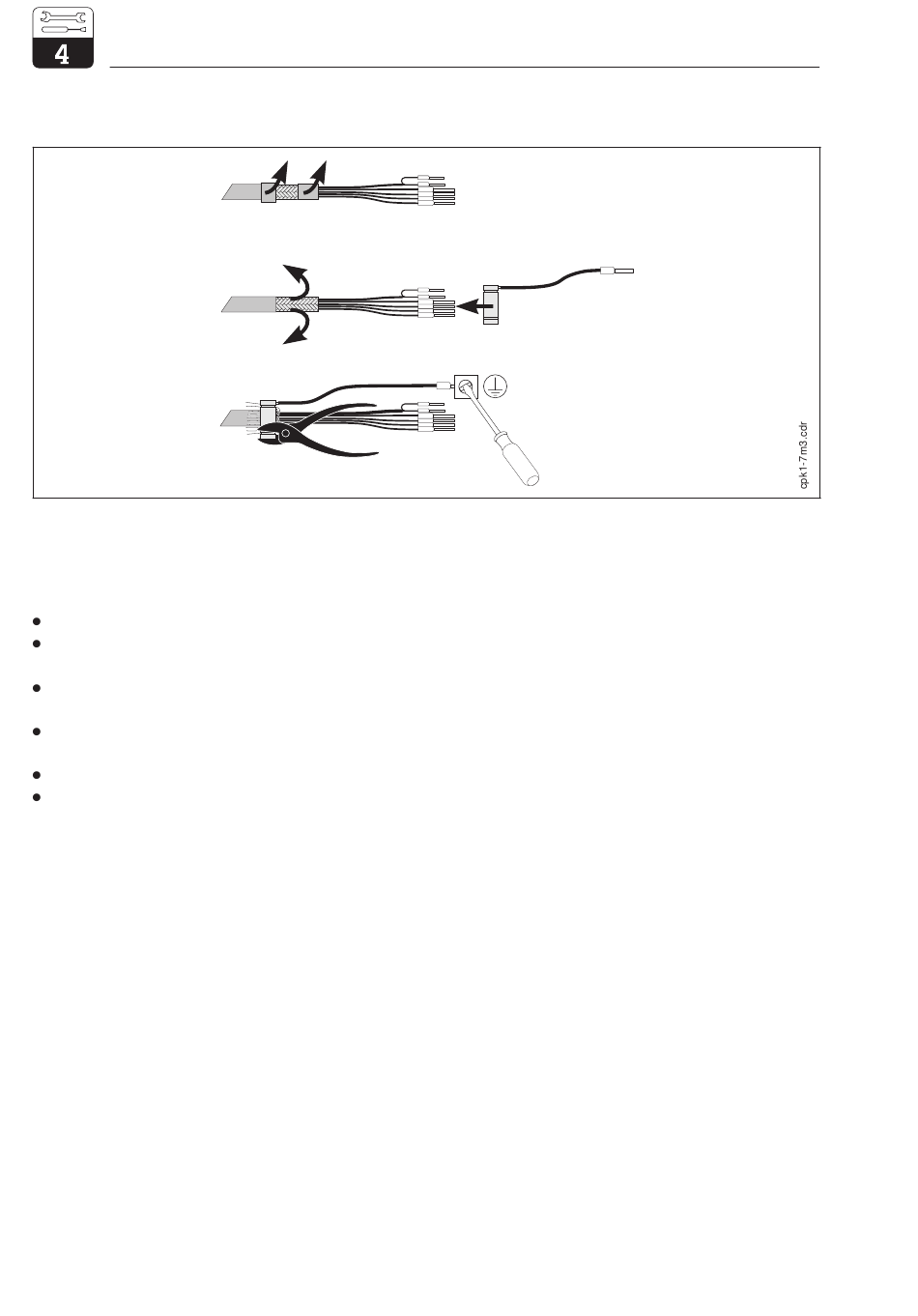

Bild 4.12 Schirmanschluß CPK 1, CPK 7
Montieren Sie das konfektionierte Spezial-Meßkabel wie in Bild 4.12 dargestellt:
Führen Sie das Kabel durch eine Pg-Verschraubung in den Anschlußraum.
Legen Sie etwa 3 cm des Abschirmgeflechtes frei und stülpen Sie es nach außen über die
Kabelisolierung.
Führen Sie den Quetschring des beiliegenden Schirmanschlusses über das vorbereitete
Abschirmgeflecht und ziehen Sie den Ring mit einer Zange zusammen.
Schließen Sie die Litze des Schirmanschlusses an die mit dem Erdungssymbol bezeichnete
Klemme an.
Stellen Sie die restlichen Verbindungen her wie im Anschlußplan (Bild 4.6) beschrieben.
Ziehen Sie abschließend die Pg-Verschraubung fest.
