Installation
Anschluß von pH- und Redox-Elektroden
Der Anschluß der pH- und Redox-Elektroden erfolgt über mehradrige, vorkonfektionierte und ge-
schirmte Spezial-Meßkabel der Typen CPK 1 bis CPK 7 (siehe Abschnitt „pH / Redox Spezial-
Meßkabel"). Verwenden Sie bei einer eventuell notwendigen Verlängerung der Meßkabel die
Verbindungsdose VBA und nichtkonfektionierte Meßkabel der Typen PMK oder CYK 71
(siehe Anschluß-Zubehör). Eine Anleitung zur Konfektionierung liegt den Meßkabeln bei.
Warnung:
Schützen Sie Stecker,Kabelenden und Klemmen unbedingt vor Feuchtigkeit, da sonst
Fehlmessungen auftreten!
Auswahl: Symmetrisch oder unsymmetrisch?
Der Anschluß der pH- und Redox-Elektroden kann sowohl symmetrisch hochohmig als auch
unsymmetrisch erfolgen. Im allgemeinen gilt:
kein Potentialausgleichsanschluß vorhanden – Anschluß unsymmetrisch (Bild 4.7)
Potentialausgleichsanschluß vorhanden – Anschluß symmetrisch hochohmig (Bild 4.8)
Die Entscheidung kann aber auch von den betrieblichen Gegebenheiten abhängen.
Achtung:
Das Gerät ist für symmetrische Messung vorkonfiguriert. Bei unsymmetrischer
Messung muß die Konfiguration entsprechend Kapitel 7.6 geändert werden.
Bei symmetrisch hochohmigem Anschluß muß die Leitung für den
Potentialausgleichsstift an die Klemme "PA/PM" des Gerätes angeschlossen werden.
ϑ
PA/
PM
11 12 13
Meßkabel CPK 7

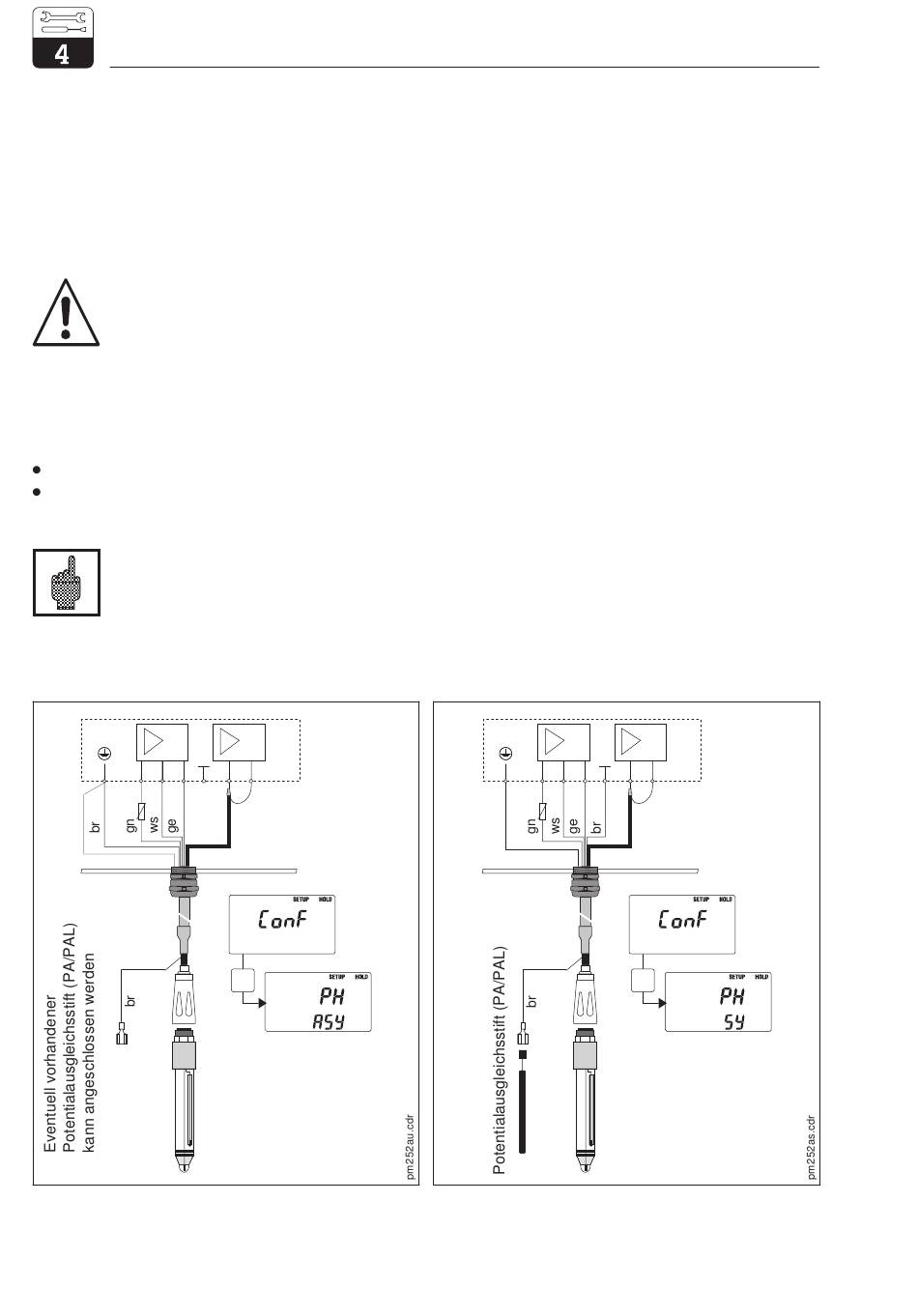

Bild 4.7 Unsymmetrisch hochohmiger
pH-Elektroden-Anschluß
14
pH
pH/
Ref
mV
E
ϑ
PA/
PM
11 12 13
Meßkabel CPK 7
Bild 4.8 Symmetrisch hochohmiger
pH-Elektroden-Anschluß
liquisys CPM 252
pH
pH/
Ref
mV
E
