liquisys CPM 252
Achtung:
Für die Montage im Freien ist das Wetterschutzdach CYY 101 zu verwenden (siehe
Montage-Zubehör). Das Schutzdach ist sowohl für die Wand- als auch für die
Mastmontage geeignet.
Montage-Zubehör
300

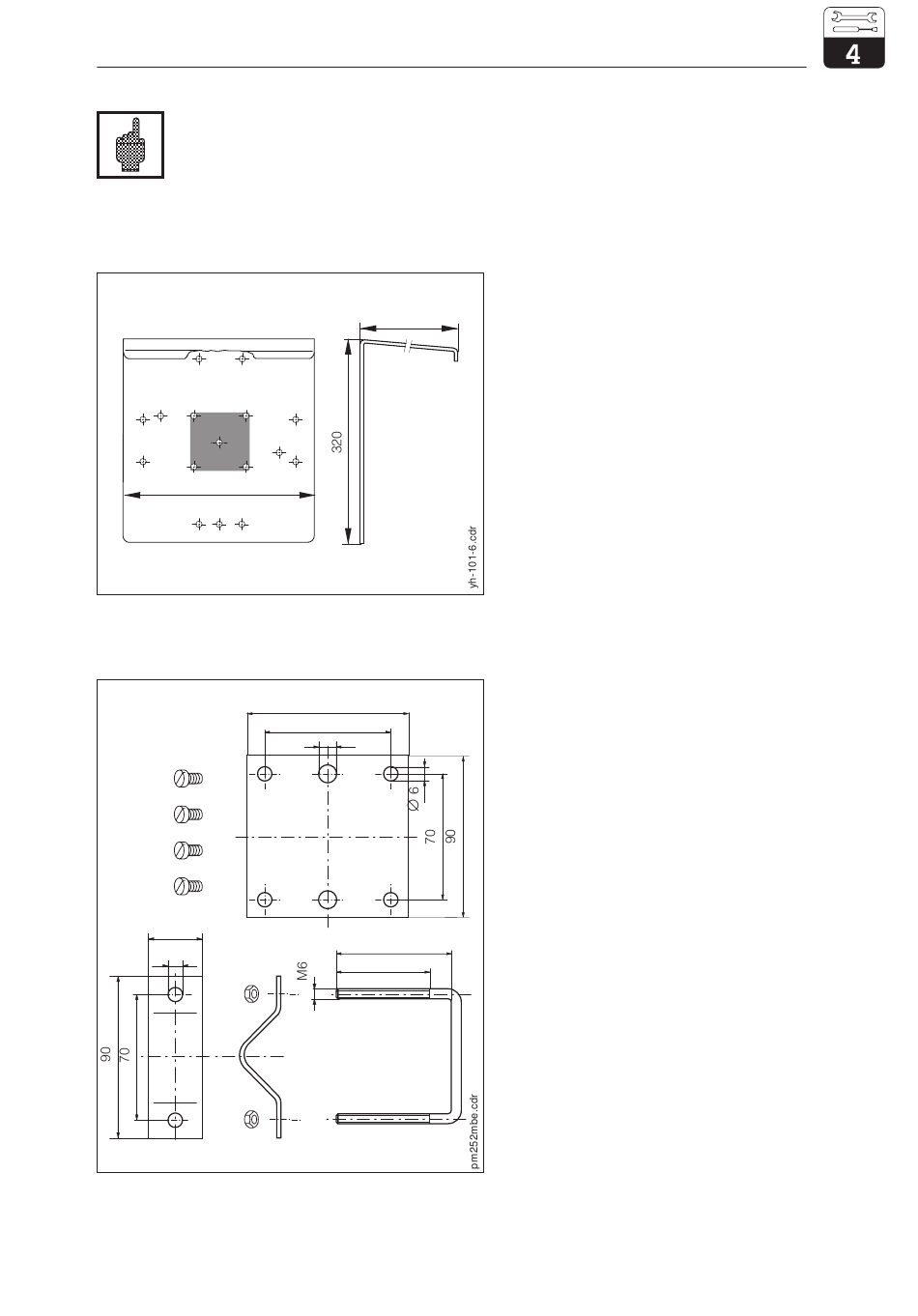

Bild 4.3 Wetterschutzdach CYY 101
M5 x 12
30
∅ 8
Bild 4.4 Mastbefestigungssatz
Endress+Hauser
270
90
70
∅ 8
66
55
Wetterschutzdach CYY 101
Wetterschutzdach für den Betrieb im Freien,
zur Montage am Feldgehäuse.
Maße: 320 x 300 x 270 mm (H x B x T);
Material: Edelstahl;
Best.-Nr.: CYY101-A
Mastbefestigungssatz
Rüstsatz für die Montage des
Feldgehäuses an horizontalen oder vertikalen
Rohren (max. ∅ 60 mm);
Material: Stahl, verzinkt;
Best.-Nr. 50086842
Installation
