Endress+Hauser liquisys CPM 252 Betriebsanleitung Seite 17

liquisys CPM 252
pH / Redox Spezial-Meßkabel
CPK 1

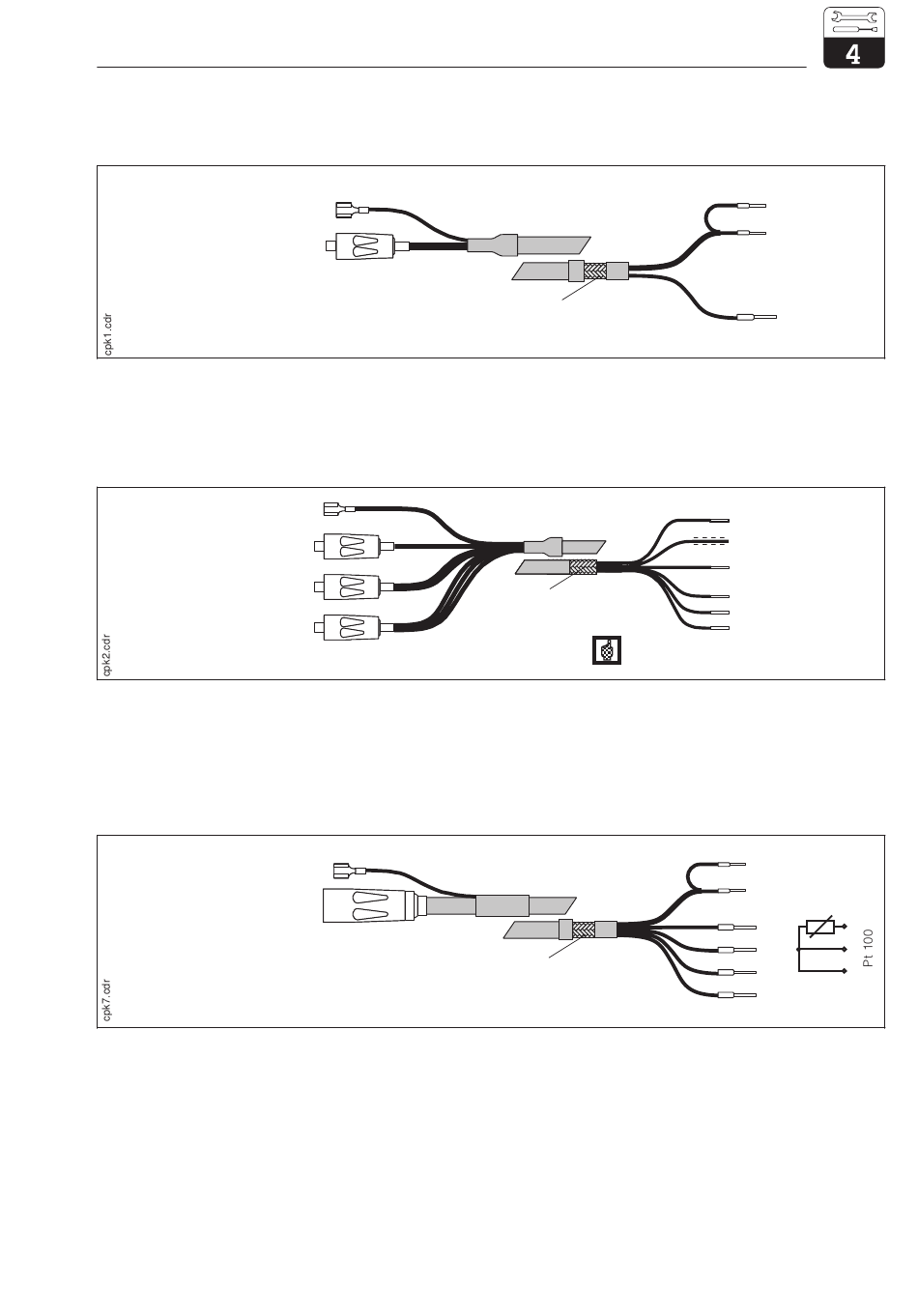

Bild 4.9 Meßkabel CPK 1
Ausführung: Koaxialkabel, mit Hilfsader und zusätzlichem Außenschirm, PVC-ummantelt,
∅ 7,2 mm; Verlängerung: CYK 71, Bestell-Nr. 50085333
pH od. Redox
CPK 2
Ref. od. Redox
Pt 100
Bild 4.10 Meßkabel CPK 2
Ausführung: Koaxialkabel mit 6 Hilfsadern und zusätzlichem Außenschirm, PVC-ummantelt,
∅ 12 mm; Verlängerung: PMK, Bestell-Nr. 50005277
CPK 7
pH + Pt 100
Bild 4.11 Meßkabel CPK 7
Ausführung: Koaxialkabel mit 4 Hilfsadern und zusätzlichem Außenschirm, PVC-ummantelt,
∅ 7,2 mm; Verlängerung: CYK 71, Bestell-Nr. 50085333
Endress+Hauser
PA
pH
PAL
PA
Außenschirm
Außenschirm
Kabelende CPK 2 muß vom
Anwender konfektioniert werden!
Außenschirm
Installation
Ref.
Koax sw
pH
br PA / PM
br PAL
pH oder Redox
Referenz
rt/bl
oder Redox
ge
gn
Temperatur
ws
Ref.
Koax sw
pH
gn
ws
ge
br PA / PM
15
