GEA Top-Geko Betriebsanleitung Seite 28

GEA Top-Geko

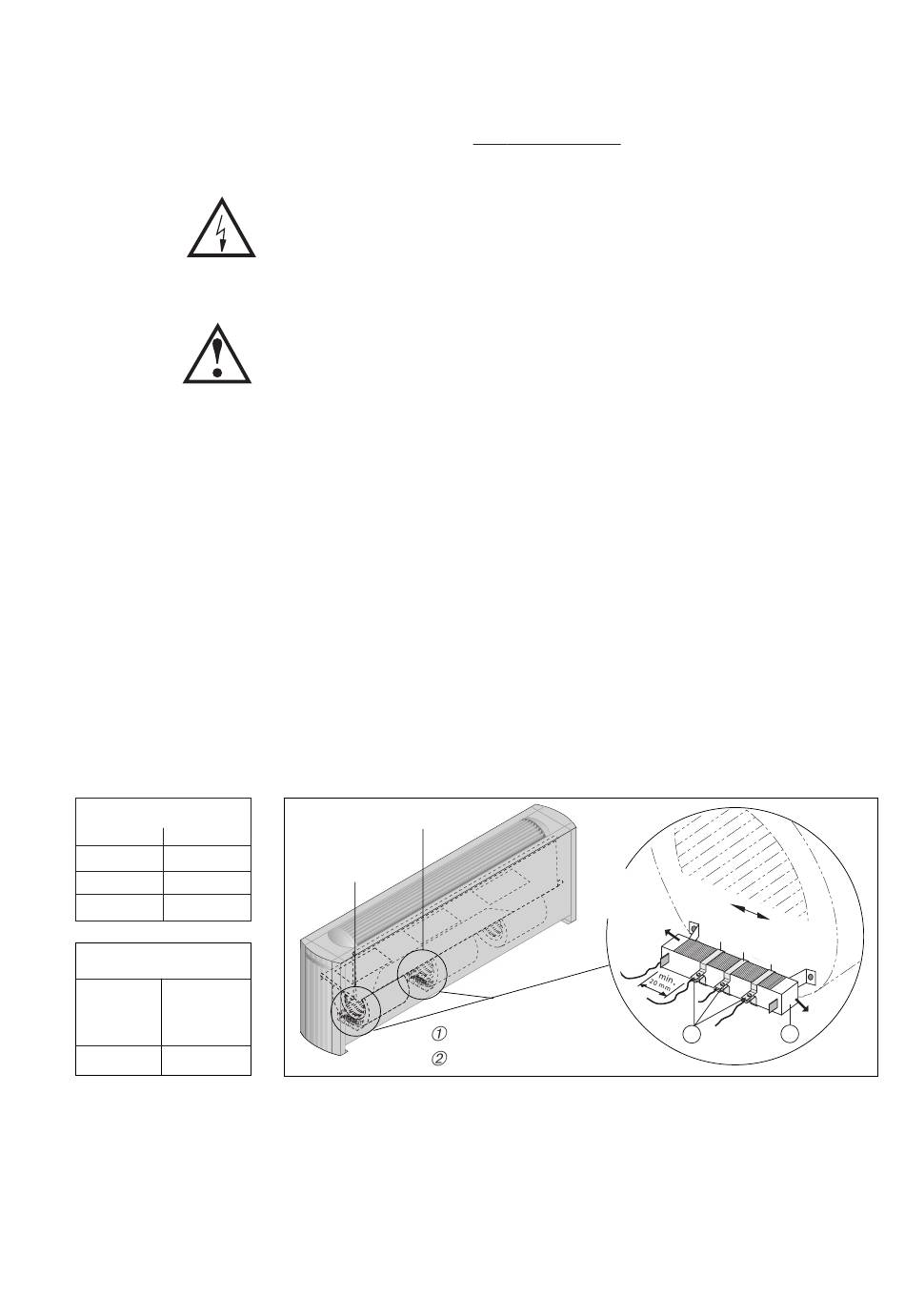

7.3.3 Änderung der Ventilatordrehzahl (Vorwiderstand),
Baugröße 7
Vorgehensweise
bei Drehzahlver-
änderung
Beispiel Ω-Werte
Vorwid. A Vorwid. B
700 Ω 350 Ω
900 Ω 450 Ω
1300 Ω 650 Ω
Gruppenschaltung
max.
Bau Geräte-
größe Anzahl
7 2
OM/303 899/12.2000 (D) · Technische Änderungen vorbehalten
Lebensgefahr! Bei Arbeiten am Ventilatormotor ist das Gerät
grundsätzlich spannungsfrei zu schalten und gegen unerlaub-
tes Einschalten zu sichern.
Bei Geräten mit E-Heizung und/oder Direktverdampfer
dürfen die werkseitig eingestellten Drehzahlen nicht verstellt
werden. Es muß gewährleistet sein, daß die Vorwiderstand
einstellungen am Vorwiderstand „A" bei allen Abgriffen
immer jeweils den doppelten Ω-Wert haben wie am Vorwider-
stand „B" (s. nebenstehende Beispiel-Tabelle und Abb. unten).
Es darf nie an nur einem der Vorwiderstände die
Drehzahl verändert werden.
• Geräteverkleidung abnehmen (siehe Punkt 5.2)
• Frontblech vom Grundgehäuse abschrauben
(siehe Abb. 19.3, 19.4)
• evtl. Schutzkorb am Vorwiderstand abschrauben
• Abgreifschelle(n) der entsprechenden Drehzahlstufe(n) lösen
• Abgreifschelle(n) (langsamer - schneller, s. Abb. unten)
verschieben
• Abgreifschelle(n) wieder fest anziehen, evtl. Schutzkorb
montieren
• Frontblech an Grundgehäuse anschrauben (siehe Abb. 19.3)
• Geräteverkleidung montieren (siehe Punkt 5.2)
Vorwiderstand B
Vorwider-
stand A
Vorwiderstand
Drehzahl-Abgreifschellen
7. Elektrischer Anschluß
Geräte-
s c h
n e l
l e
rückseite
D r e
h z a
I I I
2
l a n
g s a
h l s t
m e
u
I I
I
1
Geräte-
vorderseite
29
