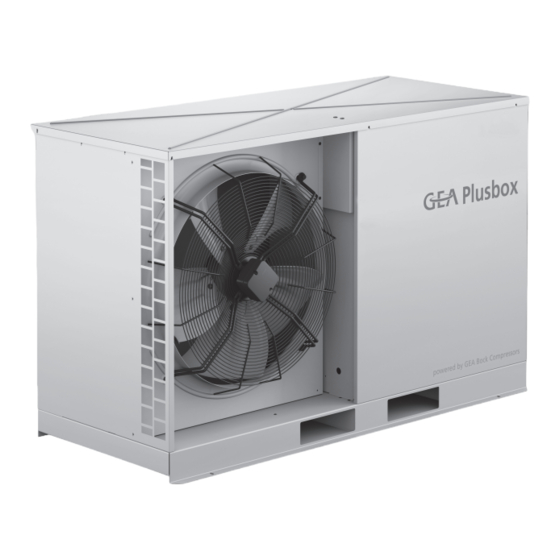

- Seite 1 GEA Bock Plusbox Montageanleitung Assembly instructions Instructions de montage Инструкция по монтажу engineering for a better world GEA Refrigeration Technologies...
- Seite 3 GEA Bock Plusbox Montageanleitung SHG(X)34e/215-4 (S)PB SHG(X)34e/215-4 (S)P&P SHG(X)34e/255-4 (S)PB SHG(X)34e/255-4 (S)P&P SHG(X)34e/315-4 (S)PB SHG(X)34e/315-4 (S)P&P SHG(X)34e/380-4 (S)PB SHG(X)34e/380-4 (S)P&P engineering for a better world GEA Refrigeration Technologies...
-
Seite 4: Zu Dieser Anleitung
Beachten Sie die Sicherheitshinweise in dieser Montageanleitung und in der des Verdichters. Die Montageanleitungen zusammen mit der Anlage, in die die Plusbox eingebaut wird, an den Endkunden weitergeben. Beachten Sie auch die weiteren Dokumentationen, die dieser Plusbox beiliegen. Hersteller GEA Bock GmbH 72636 Frickenhausen Kontakt GEA Bock GmbH Benzstraße 7... -
Seite 5: Inhaltsverzeichnis
Inhalt Seite Sicherheit 1.1 Kennzeichnung von Sicherheitshinweisen 1.2 Notwendige Qualifikation des Personals 1.3 Sicherheitshinweise 1.4 Bestimmungsgemäßer Gebrauch Produktbeschreibung 2.1 Kurzbeschreibung 2.2 Typschild 2.3 Typschlüssel Montage 3.1 Aufstellung Elektrischer Anschluss 4.1 Schaltplan für Plusbox mit Zubehör 4.2 Schaltplan für Plusbox mit Frequenzumformer Inbetriebnahme Wartung 6.1 Vorbereitung 6.2 Auszuführende Arbeiten Technische Daten... -
Seite 6: Sicherheit
1 | Sicherheit 1.1 Kennzeichnung von Sicherheitshinweisen: GEFAHR Hinweis auf eine gefährliche Situation, die, wenn sie nicht vermieden wird, unmittelbar zum Tod oder schweren Verletzungen führt WARNUNG Hinweis auf eine gefährliche Situation, die, wenn sie nicht vermieden wird, möglicherweise zum Tod oder schweren Verletzungen führt VORSICHT Hinweis auf eine gefährliche Situation, die, wenn sie nicht... -
Seite 7: Sicherheitshinweise
1 | Sicherheit 1.3 Sicherheitshinweise WARNUNG Unfallgefahr. Kältemittelverdichter sind druckbeaufschlagte Maschinen und erfordern daher besondere Vorsicht und Sorgfalt in der Handhabung. Der maximal zulässige Überdruck darf auch zu Prüfzwecken nicht überschritten werden. Verbrennungsgefahr! - Entsprechend den Einsatzbedingungen können Oberflächen- temperaturen von über 60°C auf der Druckseite bzw. unter 0°C auf der Saugseite erreicht werden. -
Seite 8: Produktbeschreibung
Änderungen vorbehalten Anschlüsse Connections Raccords 2 | Produktbeschreibung Saugabsperrventil, Rohr (L)* Suction line valve, tube (L)* Vanne d’arrêt d’aspiration, de tuy Subject to change without notice Sous réserve de toutes modifications FLA Flüssigkeitsaustritt, Rohr (L)* Liquid outlet, tube (L)* Sortie du liquide, de tuyau (L)* Anschluss Sicherheitsventil Connection safety valve... -
Seite 9: Typschild
2 | Produktbeschreibung 2.2 Typschild (Beispiel) GEA Bock GmbH 72636 Frickenhausen, Germany SHGX34e/315-4 P&P AV38125A001 19/28 Abb. 3 Typbezeichnung Maschinennummer ND (LP): max. zulässiger Überdruck Niederdruckseite HD (HP): max. zulässiger Überdruck Hochdruckseite 2.3 Typschlüssel (Beispiel) 3 e 380- Plusbox Motorvariante... -
Seite 10: Montage
3 | Montage INFO Neuverdichter sind ab Werk mit Schutzgas befüllt (3 bar Stickstoff). Lassen Sie diese Schutzgasfüllung so lange wie möglich im Ver- dichter und verhindern Sie Lufteintritt. Auf der Rückseite der Plusbox befindet sich ein Blech im Bereich der Anschlussleitungen. Dieses Blech kann nach lösen der vier Schrauben verschoben werden. Dadurch kann der Rohranschluss erleichtert werden. -
Seite 11: Elektrischer Anschluss
4 | Elektrischer Anschluss Elektrischer Anschluss GEFAHR Hochspannung! Stromschlaggefahr! Führen Sie Arbeiten nur bei spannungslosem Zustand der elektrischen Anlage aus! Legende Schaltplan für Plusbox mit Zubehör Schutzeinrichtung Laststromkreis Sicherung Steuerstromkreis Hauptschalter Verdichterschütz Leistungsregler Phasenanschnittsteuerung Lüfter Lüfter Verflüssiger Verdichtermotor Ölsumpfheizung MP10 Elektron. Auslösegerät MP 10 Wärmeschutzthermostat (PTC-Fühler) Freigabeschalter (Thermostat/Pressostat) Hoch-/Niederdruckwächter... -
Seite 12: Schaltplan Für Plusbox Mit Zubehör
4.1 Schaltplan für Plusbox mit Zubehör Abb. 8... - Seite 13 ab Werk nicht angeschlossen...
- Seite 14 4.1 Schaltplan für Plusbox mit Zubehör -Fortsetzung- Abb. 9...
-
Seite 15: Schaltplan Für Plusbox Mit Frequenzumformer
4.2 Schaltplan für Plusbox mit Frequenzumformer ACHTUNG Für Betrieb mit Frequenzumformer gilt: - Zulässige Umgebungstemperatur -10°C bis 40°C. - Zulässige Lagertemperatur -25°C bis 65°C. - Weitere technische Daten siehe mitgelieferte technische Dokumentation Danfoss. Legende Schaltplan für Plusbox mit Frequenzumformer Schutzeinrichtung Laststromkreis Sicherung Steuerstromkreis Hauptschalter Freigaberelais Frequenzumformer... - Seite 16 4.2 Schaltplan für Plusbox mit Frequenzumformer Abb. 10...
- Seite 17 ab Werk nicht angeschlossen...
-
Seite 18: Inbetriebnahme
Firma Danfoss. Darin wird unter anderem die Funktion und Bedienung der Benutzerschnittstelle beschrieben. Hier erfahren Sie, welche Werte und Parameter Sie speziell für die GEA Bock Plusbox einstellen müssen. Folgen Sie den Anweisungen des Inbetriebnahme- Assistenten. Dieser sollte beim erstmaligen Start erscheinen. Alternativ kann der Inbetriebnahme-... - Seite 19 5 | Inbetriebnahme 1. Stellen Sie die gewünschte Sprache ein. 2. Stellen Sie die gewünschte Anwendung ein. 3. Stellen Sie die Motorspannung und -Frequenz ein. Sie finden die Daten auf dem Typschild des Verdichters. 4. Stellen Sie den maximalen Dauerstrom und die Nenndrehzahl ein. Sie finden die Daten auf dem Typschild des Verdichters. 5. Stellen Sie die gewünschte minimale und maxi- male Frequenz ein.
- Seite 20 5 | Inbetriebnahme 6. Stellen Sie die gewünschte Zykluszeit ein. Wir empfehlen 3 Minuten. 7. Diese Einstellung ist von der Anlage abhängig. 8. Diese Einstellung ist von der Anlage abhängig. Werkseitige Einstellung: Interne Regelung 9. Einstellung bei Interner Regelung: Druckgeber [bar] 10.
-
Seite 21: Verwendetes Kältemittel Auswählen
5 | Inbetriebnahme 11. Dieser Anschluß wurde von GEA Bock bereits vorverdrahtet. 12. Schalterstellung unterhalb der Benutzerschnitt- stelle überprüfen. 13. Sollwerteinheit einstellen, von der Anlage abhängig. 13.1 Verwendetes Kältemittel auswählen 14. Sollwerttyp auswählen. Empfohlene Einstellung: Konstant. 15. Sollwert einstellen, von der Anlage abhängig. - Seite 22 5 | Inbetriebnahme 16.Diese Einstellung ist von der Anlage abhängig. 16.1 Maximale Sollwertgrenze einstellen. 16.2 Minimale Sollwertgrenze einstellen. 17. Diese Einstellung ist von der Anlage abhängig. 18. Diese Einstellung ist von der Anlage abhängig. Werkseitige Einstellung: Nein 19. Kompressorkonfiguartion beendet. 20. Wechsel ins Hauptmenü.
- Seite 23 5 | Inbetriebnahme 21. Einstellen des Druckaufnehmers: Aus dem Hauptmenü: Parameter 6-24 auf -1 einstellen. 22. Parameter 6-25 auf 19 einstellen. Damit ist die Einstellung des EFCe beendet. Falls weitere Parameter verstellt wurden, emp- Zum Start des Verdichters drücken Sie die Taste fehlen wir, den EFCe auf Werkseinstellungen Auto on.
-
Seite 24: Wartung
6 | Wartung 6.1 Vorbereitung WARNUNG Vor Beginn jeglicher Arbeiten am Verdichter: Verdichter ausschalten und gegen Wiedereinschalten sichern. Verdichter vom Systemdruck entlasten. Verhindern Sie Lufteintritt in die Anlage! Nach erfolgter Wartung: Sicherheitsschalter anschließen. Verdichter evakuieren. Einschaltsperre aufheben. 6.2 Auszuführende Arbeiten Um systembedingte Probleme zu vermeiden, müssen an der Plusbox nachfolgende Servicearbeiten durchgeführt werden: Reinigung: Ein verschmutzter Verflüssiger führt zu Leistungseinbußen! -
Seite 25: Technische Daten
7 | Technische Daten 220-240 V ∆ / 380-420 V Y - 3 - 50 Hz... -
Seite 26: Maße Und Anschlüsse
Anschlüsse Connections Raccords Änderungen vorbehalten Saugabsperrventil, Rohr (L)* Suction line valve, tube (L)* Vanne d’arrêt d’aspiration, de tu Subject to change without notice FLA Flüssigkeitsaustritt, Rohr (L)* Liquid outlet, tube (L)* Sortie du liquide, de tuyau (L)* Sous réserve de toutes modifications Anschluss Sicherheitsventil Connection safety valve Raccord soupape de sûreté... -
Seite 27: Service
Bei Fragen zu Montage, Betrieb und Zubehör wenden Sie sich bitte an unsere Anwendungstechnik oder an den Kältefachgroßhandel bzw. unsere Vertretung. Das Bock-Serviceteam erreichen Sie tele- fonisch über unsere kostenlose Hotline 00 800 / 800 000 88 oder via E-Mail: bock@gea.com Ihre GEA Bock GmbH Benzstraße 7... - Seite 28 • • Die GEA Group ist ein globaler Maschinenbaukonzern mit Umsatz in Milliardenhöhe und operativen Unternehmen in über 50 Ländern. Das Unternehmen wurde 1881 gegründet und ist einer der größten Anbieter innovativer Anlagen und Prozesstechnologien. Die GEA Group ist im STOXX® Europe 600 Index gelistet.
