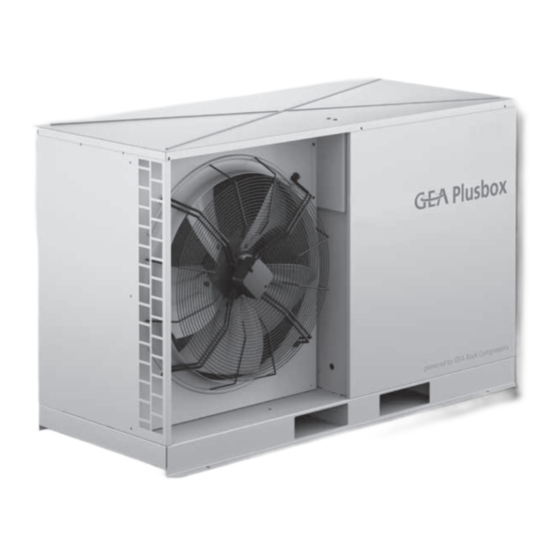

- Seite 1 GEA Plusbox Montageanleitung Assembly instructions Instructions de montage engineering for a better world...
- Seite 3 GEA Plusbox Montageanleitung SHG(X)34e/215-4 (S)PB SHG(X)34e/215-4 (S)P&P SHG(X)34e/255-4 (S)PB SHG(X)34e/255-4 (S)P&P SHG(X)34e/315-4 (S)PB SHG(X)34e/315-4 (S)P&P SHG(X)34e/380-4 (S)PB SHG(X)34e/380-4 (S)P&P engineering for a better world...
-
Seite 4: Zu Dieser Anleitung
Zu dieser Anleitung Lesen Sie vor der Montage und dem Gebrauch der Plusbox diese Montageanleitung und die des Verdichters, um Missverständnisse und Beschädigungen zu vermeiden. Fehlerhafte Montage und Gebrauch kann zu schweren Verletzungen oder Tod führen. Beachten Sie die Sicherheitshinweise in dieser Montageanleitung und in der des Verdichters. -
Seite 5: Inhaltsverzeichnis
Produktbeschreibung 2.1 Kurzbeschreibung 2.2 Typschild 2.3 Typschlüssel Montage 3.1 Aufstellung Elektrischer Anschluss 4.1 Schaltplan für Plusbox mit Zubehör 4.2 Schaltplan für Plusbox mit Frequenzumformer Inbetriebnahme 5.1 Inbetriebnahme Plusbox ohne EFCe 5.2 Inbetriebnahme Plusbox mit EFCe Betrieb 6.1 Zustandsmeldungen 6.2 Anwendungsbeispiel Wartung 7.1 Vorbereitung... -
Seite 6: Sicherheit
WARNUNG Mangelhafte Qualifikation des Personals birgt die Gefahr von Unfällen mit schweren Verletzungen oder Todesfolge. Arbeiten an der Plusbox dürfen deshalb nur von Personal mit den nachstehenden Qualifikationen durchgeführt werden: • Beispielsweise Kälteanlagenbauer, Mechatroniker der Kältetechnik. Sowie Berufe mit vergleichbarer Ausbildung, die dazu befähigen, Anlagen der Kälte- und Klimatechnik zusammenzubauen, zu instal-... -
Seite 7: Sicherheitshinweise
Die Plusbox darf nicht in explosionsgefährdeten Bereichen ein- gesetzt werden! In dieser Montageanleitung wird die im Titel genannte Plusbox in der von GEA hergestellten Basisversion beschrieben. Die Plusbox ist für den Einbau in eine Maschine bestimmt (innerhalb der EU gemäß den EU-Richtlinien 2006/42/EG - Maschinenrichtlinie -, 97/23/EG - Druckgeräte- richtlinie -). -
Seite 8: Produktbeschreibung
14378 Schauglas Maß Zust. | Änderungsbeschreibung Änderungs-Nr. Datum Bearbeitet Geprüft Ölsumpfheizung Hoch-Niederdruck- Abb. 2 Wächter Maße und Anschlüsse finden Sie im Kapitel 9 Plusbox / Plusbox / Plusbox Teile Nr. Teile Nr. Teile Nr. SHG34e/215-4 P&P 14748 SHG34e/255-4 P&P 14750 SHG34e/315-4 P&P 14752 SHG34e/ SHGX34e/215-4 P&P 14756 SHGX34e/255-4 P&P... -
Seite 9: Typschild
HD (HP): max. zulässiger Überdruck Hochdruckseite 2.3 Typschlüssel (Beispiel) 3 e 380- Plusbox Motorvariante Polzahl Hubraum e-Serie Zylinderzahl Baugröße Ölfüllung ² Baureihe ¹ ¹ HG - Hermetic Gas-Cooled (sauggasgekühlt) ² X - Esterölfüllung S - Stärkerer Motor PB = Plusbox P&P = Plug and Play... -
Seite 10: Montage
Schrauben verschoben werden. Dadurch kann der Rohranschluss erleichtert werden. Unmittelbar nach dem kältetechnischen Anschluss der Plusbox die Absperrorgane in Saug-, Druckleitung usw. schließen und den Verdichter evakuieren. Kontrollieren Sie die Plusbox auf Transportschäden, bevor Sie mit den Arbeiten beginnen. 3.1 Aufstellung Nicht manuell heben Hebezeug verwenden... -
Seite 11: Elektrischer Anschluss
Hoch-/Niederdruckwächter Öldrucksicherheitsschalter Klemmenleiste Schalttafel Klemmenleiste im Klemmenkasten zu 4.2 Schaltplan für Plusbox mit Frequenzumformer (siehe Abb. 10) ACHTUNG Für Betrieb mit Frequenzumformer gilt: - Zulässige Umgebungstemperatur -10°C bis 40°C. - Zulässige Lagertemperatur -25°C bis 65°C. - Weitere technische Daten siehe mitgelieferte technische Dokumentation Danfoss. -
Seite 12: Schaltplan Für Plusbox Mit Zubehör
4.1 Schaltplan für Plusbox mit Zubehör I> I> I> -QA1 -QA2 4x4mm² 3x1,0 mm² 5x1,0mm² 400V 230V 230V N B1 B2 OG OG -EC1 -EB1 INT69 G Θ -BT2 Θ Klemmenkasten Verdichter Abb. 8... - Seite 13 StSP1 StSP2 5x1,0mm² 5x1,0mm² 230V 230V ab Werk nicht angeschlossen Duopress P-Oil...
- Seite 14 4.1 Schaltplan für Plusbox mit Zubehör -Fortsetzung- StSP1 StSP2 Freigabe Leistungsregler ab Werk nicht angeschlossen 3x1,0mm² 3x1,0mm² 230V 0-230V -QA3 -QA4 Drehzahl Drehzahl- Leistungs steuerung steuerung Regler Lüfter Lüfter Abb. 9...
- Seite 15 3x1,0mm² 0-230V Gehäuseboden Gehäusedeckel -MA1 Kondensator- lüfter...
-
Seite 16: Schaltplan Für Plusbox Mit Frequenzumformer
4.2 Schaltplan für Plusbox mit Frequenzumformer -KF2 +24V Analog +24V -QA1 I> I> I> 3x1,0mm² 24V DC 4x4,0mm² 5x1,0mm² 400V 230V -KF1 Netz-Versorgung Motor 4x4,0mm² 5x1,0mm² 3x1,0mm² 0-400V 24V DC 230V -EB1 -EC1 Duopress Θ Grün Braun Klemmenkasten Verdichter Abb. 10... - Seite 17 Relais1 Relais2 5x1,0mm² 230V 19 20 PE1,0mm² 3x1,0mm² 3x1,0mm² 230V 230V 230V ab Werk nicht angeschlossen -QA4 -MA1 Drehzahl- Konden- steuerung sator- Lüfter lüfter P-Oil...
-
Seite 18: Inbetriebnahme
Firma Danfoss. Darin wird unter anderem die Funktion und Bedienung der Benutzerschnittstelle beschrieben. Hier erfahren Sie, welche Werte und Parameter Sie speziell für die GEA Plusbox einstellen müssen. Aufgrund von Software updates der Firma Danfoss können Abweichungen zu den hier gezeigten Anwei- sungen auftreten. - Seite 19 5 | Inbetriebnahme 1. Stellen Sie die gewünschte Sprache ein. AKD Wizard Sprache wählen: Deutsch 2. Stellen Sie die gewünschte Anwendung ein. AKD-Assistent Anwendung wählen: Kompressor 3. Stellen Sie die Art des Motors ein. VLT-Assistent Welche Art von Motor soll betrieben werden? Asynchron 4.
- Seite 20 5 | Inbetriebnahme 6. Umfasst die Anwendung einen Sinusfilter? Kompressor Umfasst die Anwendung einen Sinusfilter? Nein 7. Möchten Sie eine Automatische Motoranpassung Kompressor ausführen? Möchten Sie die AMA ausführen (empfohlen, dauert aber einige Minuten)? 8. Stellen Sie die gewünschte minimale und Kompressor maximale Frequenz ein. Diese liegen zwischen Min.
- Seite 21 Druckgeber [bar] 13. Der Sensorbereich wird nachträglich eingestellt. Kompressor Sensorbereich wählen: -1 / +12 bar 13.1 Sensorsignal 4-20 mA. Sensorsignal wählen 4-20 mA 14. Dieser Anschluss wurde von GEA bereits Kompressor vorverdrahtet. Achtung! 4-20-mA-Signal + 13 wie gezeigt - 54 anschließen:...
- Seite 22 5 | Inbetriebnahme 16. Sollwerteinheit einstellen, von der Anlage Kompressor abhängig. Sollwerteinheit wählen: °C 16.1 Verwendetes Kältemittel auswählen. Kältemitteltyp wählen: R404a 17. Sollwerttyp auswählen. Kompressor Empfohlene Einstellung: Konstant. Sollwerttyp wählen: Konstant 18. Sollwert einstellen, von der Anlage abhängig. Kompressor Sollwert: -10.000 °C 19.
- Seite 23 5 | Inbetriebnahme 21. Diese Einstellung ist von der Anlage abhängig. Kompressor Werkseitige Einstellung: Nein. Wollen Sie Verbundregelung konfigurieren? Nein 22. K ompressorkonfiguartion beendet. Kompressor Kompressorkonfiguration beendet! 23. Wechsel ins Hauptmenü. Kompressor Sie haben die folgenden Optionen: Zum Hauptmenü 24. Einstellen des Druckaufnehmers: 0.000 °C 0.000 °C Aus dem Hauptmenü:...
-
Seite 24: Motortemperatur
5 | Inbetriebnahme 26. Parameter 1-90 auf [2] Thermistor Abschaltung 54.2% 12.6 A einstellen. Motortemperatur 1-9* 1-90 Thermischer Motorschutz Thermistor Abschalt. 27. Parameter 1-93 auf [4] Digitaleingang 19 87.0% 9.08 A einstellen. Motortemperatur 1-9* 1-93 Thermistoranschluss shutdown [4] Digitaleingang 19 ([O] Ohne) 28. - Seite 25 5 | Inbetriebnahme Sollten während des Betriebs bei bestimmten 0.000 °C 0.000 °C Frequenzen störende Vibrationen auftreten, ha- Drehz.ausblendung 4-6* ben Sie die Möglichkeit diese auszublenden: 4-61 Ausbl. Drehzahl von Aus dem Hauptmenü: [O] [Hz] 0.0 Hz Parameter 4-61 = Ausblendung Drehzahl von... Parameter 4-63 = Ausblendung Drehzahl bis...
-
Seite 26: Betrieb
6 | Betrieb 6.1 Zustandsmeldungen 1. Auto Fern Istwert niedrig Status ND-Schalter im Umrichter ausgelößt. -5.000 °C -10.6 °C 0.00 A Wenn Staus unter dem Abschaltwert ist. (Pump - Down Frequenzumformer) 3940 Auto Fern Istwert niedr. 2. Auto Fern Ist=Sollwert Status Betriebssollwert erreicht. -
Seite 27: Anwendungsbeispiel
6 | Betrieb 6.2 Anwendungsbeispiel... -
Seite 28: Wartung
Nach erfolgter Wartung: Sicherheitsschalter anschließen. Verdichter evakuieren. Einschaltsperre aufheben. 7.2 Auszuführende Arbeiten Um systembedingte Probleme zu vermeiden, müssen an der Plusbox nachfolgende Servicearbeiten durchgeführt werden: Reinigung: Ein verschmutzter Verflüssiger führt zu Leistungseinbußen! Daher monatliche Sichtkontrolle und gegebenenfalls Reinigung des Verflüssigers durchführen. - Vor der Reinigung die Lüftungsöffnungen zwischen Verflüssiger/Lüfter und Maschinenraum abkleben und vor der anschließenden Inbetriebnahme wieder freimachen. -
Seite 29: Technische Daten
8 | Technische Daten 220-240 V ∆ / 380-420 V Y - 3 - 50 Hz... -
Seite 30: Maße Und Anschlüsse
Layh Teile-Nr. ??? Maß Passung Datum Bearbeitet Geprüft Freigabe GEA Bock GmbH - Benzstraße 7 - 72636 Frickenhausen - Germany Teile Nr. Typ Teile Nr. Typ Teile Nr. Typ Teile Nr. Zeichn.-Nr. / Drawing no. / SHG34e/215-4 PB 14860 SHG34e/255-4 PB... -
Seite 31: Service
Bei Fragen zu Montage, Betrieb und Zubehör wenden Sie sich bitte an unsere Anwendungs- technik oder an den Kältefachgroßhandel bzw. unsere Vertretung. Das GEA-Serviceteam erreichen Sie telefonisch über unsere kostenlose Hotline 00 800 / 800 000 88 oder via E-Mail: refrigeration@gea.com... - Seite 32 • • Die GEA Group ist ein globaler Maschinenbaukonzern mit Umsatz in Milliardenhöhe und operativen Unternehmen in über 50 Ländern. Das Unternehmen wurde 1881 gegründet und ist einer der größten Anbieter innovativer Anlagen und Prozesstechnologien. Die GEA Group ist im STOXX Europe 600 ®...
