GEA Top-Geko Betriebsanleitung Seite 20

GEA Top-Geko
Anschlußmaße
Kühlen
i
6.4 Kondensatablauf bei Deckenmontage
i
Legende zu
Abb. 14
OM/303 899/12.2000 (D) · Technische Änderungen vorbehalten
Beispiel einer Verrohrung mit 3-Wege-Ventilen/4-Leiter-
System; Heizen-Kühlen, siehe Abb. 23 (als stehendes Gerät),
seitliche Wanne, wie in Abb. 14 (als Deckengerät), dargestellt .

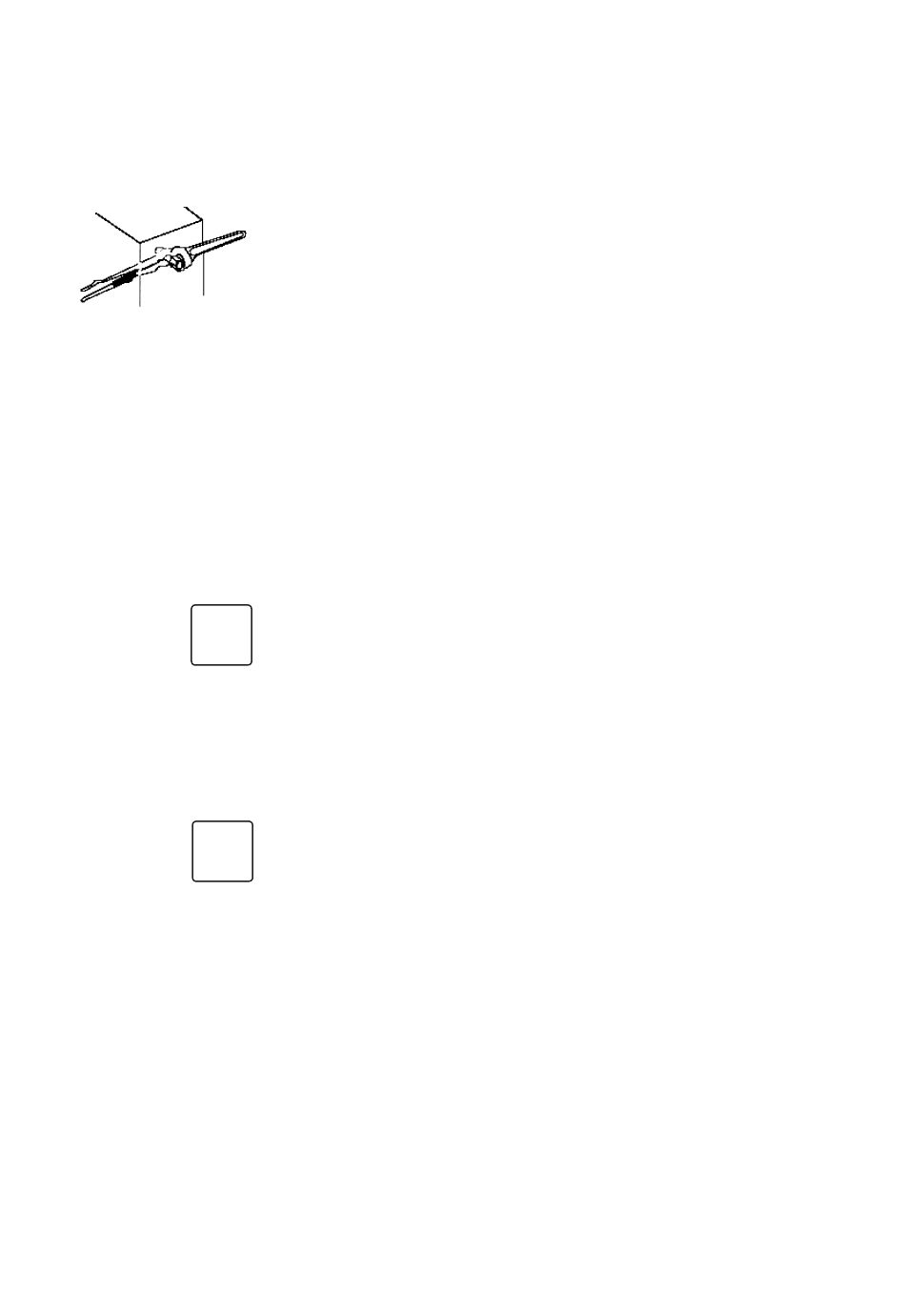

Beim Anschluß der bauseitigen Verrohrung an das Gerät
ist beim Verschrauben, z.B. mit einer Zange, gegenzuhal-
ten, siehe nebenstehende Skizze. Der Anschluß muß mecha-
nisch spannungsfrei sein.
Alle Mediumanschlüsse am Wärmeaustauscher sind
serienmäßig mit R 1/2" Innengewinde ausgeführt. Die Größe
der Ventilanschlüsse ist abhängig vom kvs-Wert.
Abb. 21 = 2-Leiter-System; Abb. 22 = 4-Leiter-System
Gebläsekonvektoren, die zum Kühlen verwendet werden,
sind zusätzlich mit einer seitlichen Kondensatwanne ausge-
rüstet. Die Wanne dient zum Sammeln des Schwitzwassers aus
dem Gerät (von Ventilen, Verschraubungen und den Rohrlei-
tungen), Abb. 14.
Rohrleitungen für Kühlmedien müssen gegen Schwitzwasser-
bildung isoliert werden.
Der Kondensatablauf ist aus Korrosionsgründen ab der
seitlichen Kondensatwanne als Kunststoff- oder Kupferrohr
zu verlegen.
Ein direkter Anschluß der Kondensatleitung an die Kanalisa-
tion ist nicht erlaubt. Bei druckloser Verlegung oder Ablauf ins
Freie kann auf einen Geruchsverschluß verzichtet werden.
• Durchmesser „D" des Kondensatanschlusses
(Kunststoffschlauch) 20 mm, Abb. 14.3.
• Kondensatleitung mit Gefälle verlegen.
• Kondensatablauf auf Funktion testen.
• Die Rohrleitungen außerhalb der Kondensatwanne isolieren,
z.B. mit Armaflex, Abb. 14.
14.1 Rohrisolierung für Kühlmedien
14.2 Kondensatwanne
14.3 Kondensatablauf
6. Rohrleitungsmontage
21
