7.3.2 Änderung der Ventilatordrehzahl (Vorwiderstand),
Baugrößen 1-6
Vorgehensweise
bei Drehzahlver-
änderung
Gruppenschaltung
max.
Bau Geräte-
größe Anzahl
1 u. 2 6
3 u. 4 6
5 4
6 4
28
Lebensgefahr! Bei Arbeiten am Ventilatormotor ist das Gerät
grundsätzlich spannungsfrei zu schalten und gegen unerlaub-
tes Einschalten zu sichern.
Bei Geräten mit E-Heizung und/oder Direktverdampfer
dürfen die werkseitig eingestellten Drehzahlen nicht verstellt
werden!
• Geräteverkleidung abnehmen (siehe Punkt 5.2)
• Frontblech vom Grundgehäuse abschrauben
(siehe Abb. 19.3, 19.4)
• evtl. Schutzkorb am Vorwiderstand abschrauben
• Abgreifschelle(n) der entsprechenden Drehzahlstufe(n) lösen

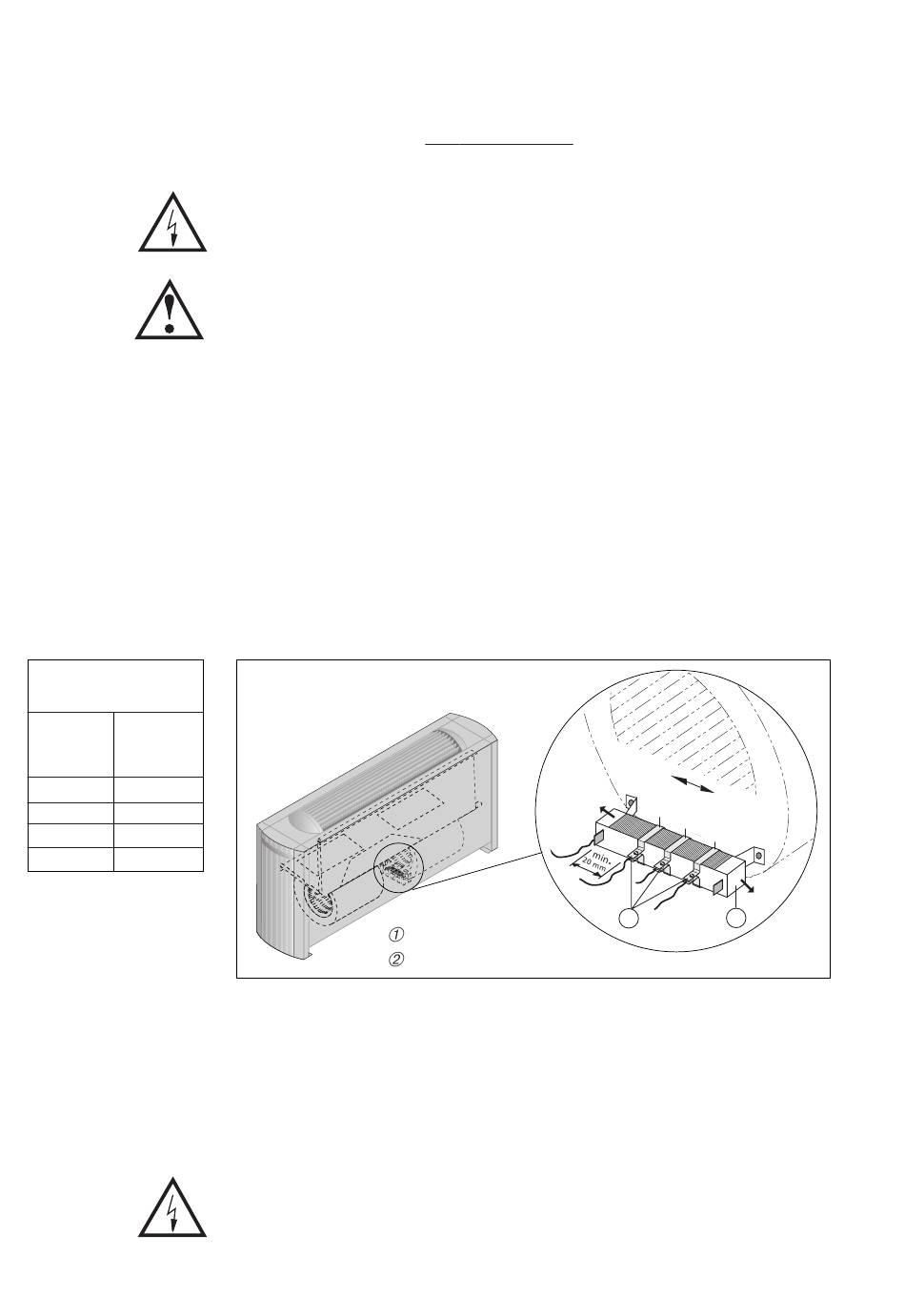

• Abgreifschelle(n) (langsamer - schneller, s. Abb. unten)
verschieben
• Abgreifschelle(n) wieder fest anziehen
• evtl. Schutzkorb montieren
• Frontblech an Grundgehäuse anschrauben (siehe Abb. 19.3)
• Geräteverkleidung montieren (siehe Punkt 5.2)
Bei Gruppenschaltungen müssen die Widerstandswerte der
elektr. Vorwiderstände aller Geräte in den einzelnen Schalt-
stufen gleich sein, da die Widerstände sonst durchbrennen
können. Die mögliche Anzahl der Gebläsekonvektoren einer
Gruppe sind aus nebenstehender Tabelle zu entnehmen.
Anzahl der Ablüfter auf Anfrage.
Die Abgreifschellen dürfen einander nicht berühren!
Kurzschlußgefahr!
OM/303 899/12.2000 (D) · Technische Änderungen vorbehalten
7. Elektrischer Anschluß
Geräte-
rückseite
Vorwiderstand
Drehzahl-Abgreifschellen
s c h
n e l
l e
D r e
l a n
h z a
g s a
I I I
h l s t
m e
u
I I
I
2 1
