3 Montage

3.1 Allgemeines

Das Gerät ist für die Montage auf ebenen Wänden und Montageplatten vorge-
sehen. Zu diesem Zweck besitzt das Gerät zwei seitliche Montagebohrungen.
Alternativ kann ein Montageset für die Tragschienenmontage geordert werden.
Montagebohrung 1

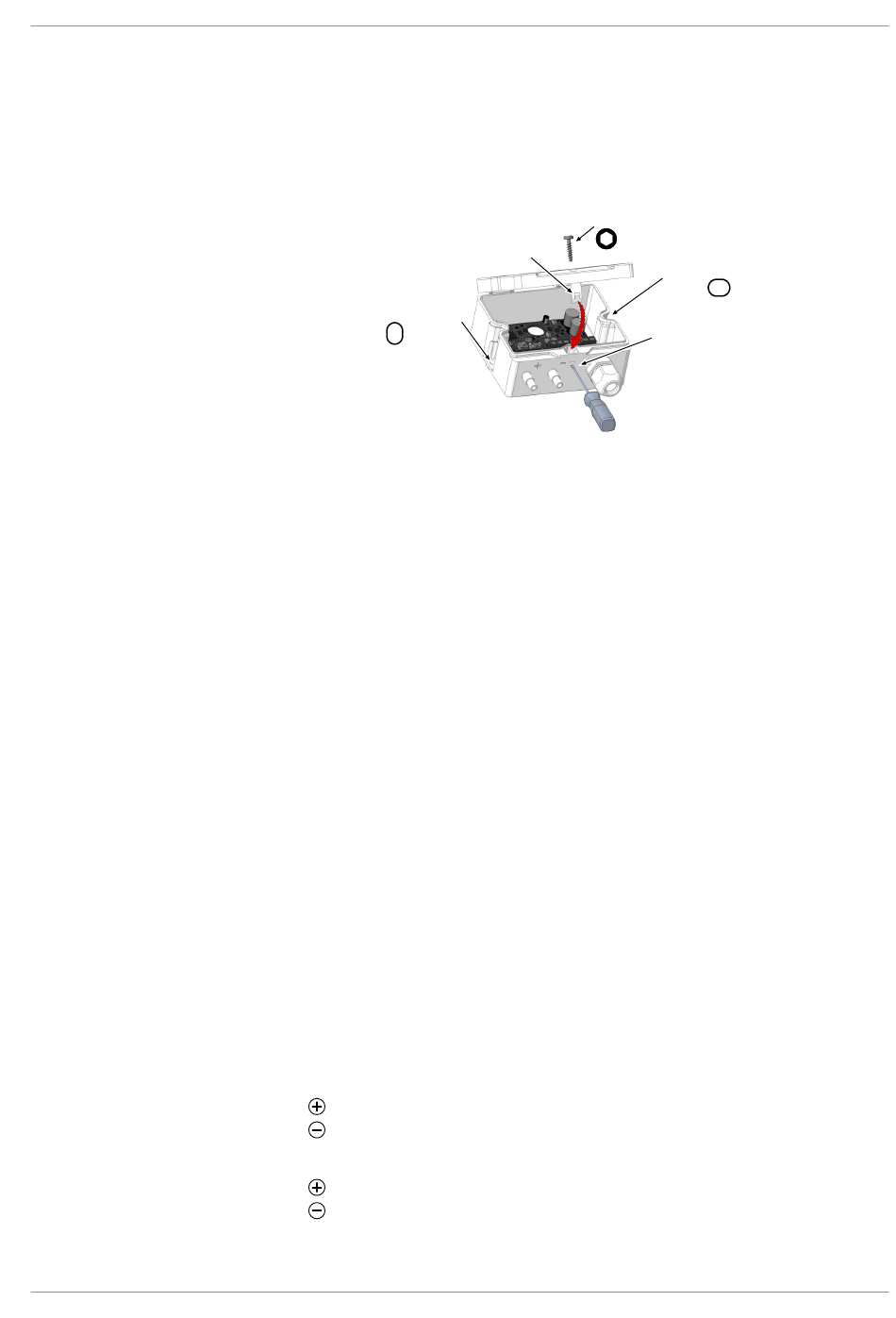

Abb. 6: Schutzart IP65
(a) Öffnen des Gehäuses
Zum Öffnen des Gehäuses entfernen Sie zunächst die Verschluss-Schraube
(falls vorhanden). Danach kann das Gehäuse entriegelt werden. Dazu drücken
Sie mit einem passenden Schlitz-Schraubendreher an der bezeichneten Stelle
auf die Rastnase.
(b) Verschließen des Gehäuses
Schließen Sie den Deckel bis die Rastnase einrastet. Mit der Rastverbindung
allein wird die Schutzart IP54 erreicht.
HINWEIS! Um IP65 zu erreichen muss die beiliegende Verschluss-Schrau-
be verwendet werden.
Bei Verlust der Schraube wenden Sie sich bitte an den Hersteller. Es handelt
sich um eine spezielle Schraube für Thermoplaste. Mit einer anderen Schraube
als Ersatz kann die Schutzart IP65 nicht erreicht werden.

3.2 Prozessanschluss

• Nur durch autorisiertes und qualifiziertes Fachpersonal.
• Beim Anschluss des Gerätes müssen die Leitungen drucklos sein.
• Das Gerät ist durch geeignete Maßnahmen vor Druckstößen zu sichern.
• Prüfen Sie die Eignung des Gerätes für das zu messende Medium.
• Beachten Sie die zulässigen Maximaldrücke (vgl. Techn. Daten).
Die Druckleitungen sind möglichst kurz zu halten und ohne scharfe Krümmun-
gen zu verlegen, um das Auftreten störender Verzugszeiten zu vermeiden.
Die Prozessanschlüsse sind am Gerät mit (+) und (-) Symbolen gekennzeich-
net. Die Druckleitungen sind entsprechend dieser Kennzeichnung zu montieren.
1. Differenzdruckmessung
höherer Druck
niedrigerer Druck
2. Druckmessung
Druck
offen
Verschluss-Schraube
T10
Rastnase
Montage | 3
Montagebohrung 2
Entriegelung
