Inhaltszusammenfassung für FISCHER ME12 ... R/S Serie

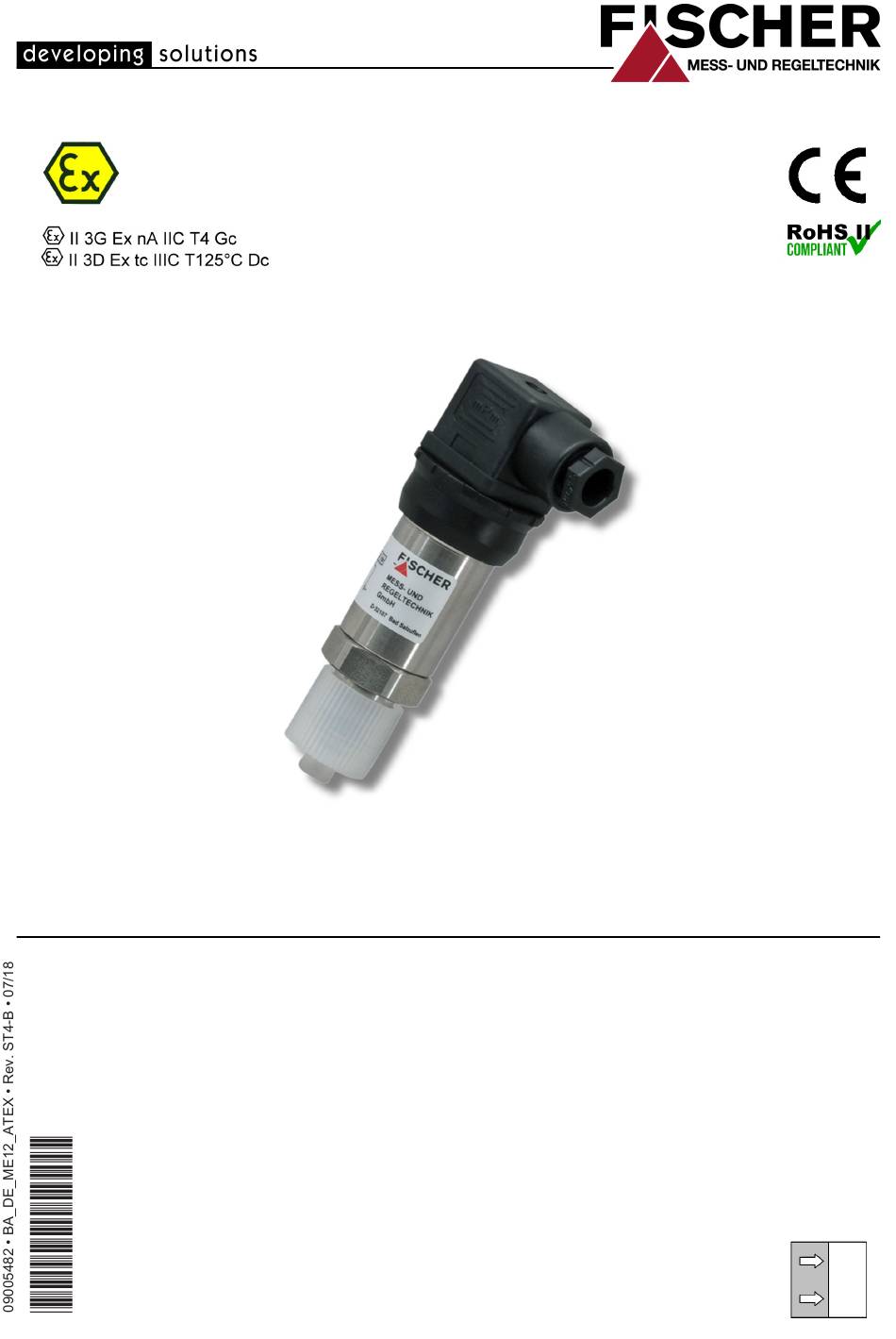

- Seite 1 Betriebsanleitung ME12 ... R/S Fernparametrierbarer Digitaler Drucktransmitter für den Einsatz in explosionsgefährdeten Bereichen Gasexplosionschutz Zone 2 Staubexplosionschutz Zone 22...
- Seite 2 Alle Rechte, auch die der Übersetzung, vorbehalten. Kein Teil dieses Doku- ments darf in irgendeiner Form (Druck, Fotokopie, Mikrofilm oder einem ande- ren Verfahren) ohne schriftliche Genehmigung der Fa. FISCHER Mess- und Regeltechnik GmbH, Bad Salzuflen, reproduziert oder unter Verwendung elek- tronischer Systeme verarbeitet, vervielfältigt oder verbreitet werden.
-
Seite 3: Inhaltsverzeichnis
FISCHER Mess- und Regeltechnik GmbH Inhaltsverzeichnis Inhaltsverzeichnis 1 Sicherheitshinweise ............................ 4 1.1 Allgemeines .............................. 4 1.2 Personalqualifikation.......................... 4 1.3 Gefahren bei Missachtung der Sicherheitshinweise................. 4 1.4 Sicherheitshinweise für Betreiber und Bediener.................. 4 1.5 Unzulässiger Umbau .......................... 5 1.6 Unzulässige Betriebsweisen........................ 5 1.7 Sicherheitsbewusstes Arbeiten bei Wartung und Montage .............. 5 1.8 Symbolerklärung............................ 6... -
Seite 4: Sicherheitshinweise
1 | Sicherheitshinweise FISCHER Mess- und Regeltechnik GmbH 1 Sicherheitshinweise 1.1 Allgemeines Diese Betriebsanleitung enthält grundlegende und unbedingt zu beachtende Hinweise für Installation, Betrieb und Wartung des Gerätes. Sie ist unbedingt vor der Montage und Inbetriebnahme des Gerätes vom Monteur, dem Betreiber sowie dem zuständigen Fachpersonal zu lesen. -
Seite 5: Unzulässiger Umbau
FISCHER Mess- und Regeltechnik GmbH Sicherheitshinweise | 1 • sichtbare Beschädigung des Gerätes • Ausfall der elektrischen Funktion • längere Lagerung außerhalb des zugelassen Temperaturbereichs. • schwere Transportbeanspruchung Reparaturen dürfen nur durch den Hersteller ausgeführt werden. Bevor das Gerät wieder in Betrieb genommen wird, ist eine fachgerechte Stück- prüfung nach DIN EN61010, Teil 1 durchzuführen. -
Seite 6: Symbolerklärung
1 | Sicherheitshinweise FISCHER Mess- und Regeltechnik GmbH 1.8 Symbolerklärung GEFAHR Art und Quelle der Gefahr Diese Darstellung wird verwendet um auf eine unmittelbar gefährliche Situati- on hinzuweisen, die Tod oder schwerste Körperverletzungen zur Folge haben wird (höchste Gefährdungsstufe). a) Vermeiden Sie die Gefahr, indem Sie die geltenden Sicherheitsbestim- mungen beachten. -
Seite 7: Produkt Und Funktionsbeschreibung
FISCHER Mess- und Regeltechnik GmbH Produkt und Funktionsbeschreibung | 2 2 Produkt und Funktionsbeschreibung 2.1 Produktübersicht Die folgenden Darstellungen geben eine Übersicht über die möglichen An- schlussstecker und Prozessanschlüsse. Der angegeben Code entspricht der je- weiligen Kennziffer im Bestellkennzeichen. Anschlussstecker... -
Seite 8: Typenschild
2 | Produkt und Funktionsbeschreibung FISCHER Mess- und Regeltechnik GmbH 2.1.1 Typenschild Als Beispiel für die Angaben auf dem Typenschild ist eine 2Leiter Ausführung mit einem M12 Rundsteckverbinder gewählt worden. Typenschlüssel Anschlussbild Techn. Daten Seriennummer Kennzeichnung ATEX Kennzeichnung Abb. 3: Typenschild 2.2 Bestimmungsgemäßer Gebrauch... -
Seite 9: Funktionsbild
FISCHER Mess- und Regeltechnik GmbH Produkt und Funktionsbeschreibung | 2 2.3 Funktionsbild ΔR Druck Abb. 4: Funktionsbild Keramiksensor Elektronik Hilfsenergie Elektrischer Anschluss Prozessanschluss 2.4 Aufbau und Wirkungsweise Der Drucksensor arbeitet nach dem Dickschicht DMS Prinzip. Der zu messende Druck wirkt direkt auf eine Keramik-Membrane, die sich durch die auftretende Kraft verformt. -
Seite 10: Installation Und Montage
3 | Installation und Montage FISCHER Mess- und Regeltechnik GmbH 3 Installation und Montage 3.1 Allgemeines Das Gerät darf nur von Fachpersonal, das mit Montage, Inbetriebnahme und Betrieb dieses Produktes vertraut ist, montiert und in Betrieb genommen wer- den. Fachpersonal sind Personen, die aufgrund ihrer fachlichen Ausbildung, ihrer Kenntnisse und Erfahrungen sowie ihrer Kenntnisse der einschlägigen Normen... -
Seite 11: Anzuschließende Messleitungen
FISCHER Mess- und Regeltechnik GmbH Installation und Montage | 3 3.2.1 Anzuschließende Messleitungen Beim Anschluss der Druckleitung sind folgende Punkte zu beachten: • Damit die Messwerte nicht beeinflusst werden, sind starke Krümmungen und scharfe Knicke in der Leitung zu vermeiden. -
Seite 12: Elektroanschluss
3 | Installation und Montage FISCHER Mess- und Regeltechnik GmbH b) Einstellbare Dämpfungsdrossel Im Betriebszustand ist die Dämpfungsdrossel so einzustellen, dass das Aus- gangssignal den Druckänderungen verzögert folgt. G½ Manometeranschluss SW27 Einstellschraube Anschlusszapfen nach DIN EN 837-1 G½ Abb. 8: Dämpfungsdrossel MZ410# 3.3 Elektroanschluss... - Seite 13 FISCHER Mess- und Regeltechnik GmbH Installation und Montage | 3 3.3.1 Normstecker DIN EN 175 301-803-A Leitungsdose Flanschstecker Schraube Kabelverschraubung Gehäuse M16 x 1,5 Kontakteinsatz Dichtung NBR Abb. 10: Leitungsdose DIN EN 175 301-803A Klemme Signalname Kabelfarbe Versorgung / Ausgang +Sig rot...
-
Seite 14: Inbetriebnahme
3 | Installation und Montage FISCHER Mess- und Regeltechnik GmbH 3.4 Inbetriebnahme Voraussetzung für die Inbetriebnahme ist die ordnungsgemäße Installation aller elektrischen Versorgungs-, Schalt- und Messleitungen und der Druckanschluss- leitungen. Alle Anschlussleitungen müssen so verlegt werden, dass keine me- chanischen Kräfte auf das Gerät einwirken. -
Seite 15: Technische Daten
FISCHER Mess- und Regeltechnik GmbH Technische Daten | 4 4 Technische Daten 4.1 Allgemeines Referenzbedingungen (nach IEC 61298-1) Temperatur +15 … +25 °C Relative Luftfeuchte 45 … 75 % Luftdruck 86 … 106 kPa 860 … 1060 mbar Hilfsenergie 24 V DC... -
Seite 16: Ausgangskenngrößen
4 | Technische Daten FISCHER Mess- und Regeltechnik GmbH 4.3 Ausgangskenngrößen 2-Leiter Ausgangsspanne 4 … 20 mA Begrenzung ca. 26 mA Bürde -6V)/0,02A 4.4 Messgenauigkeit Nichtlinearität Maximal 0,5 %FS Typisch 0,2 %FS Hysterese Maximal 0,5 %FS Typisch 0,2 %FS Kennlinienabweichung... -
Seite 17: Parametrierung
FISCHER Mess- und Regeltechnik GmbH Technische Daten | 4 Werkstoffe der vom Messmedium berührten Teile Prozessanschluss CrNi Stahl 1.4404 Sensormembran Keramik Al Dichtung Flourkautschuk, Viton® Chloroprenkautschuk, Neopren® EPDM Ethylen-Propylen-Dien-Kautschuk H-NBR Hydrierter Acrylnitrilbutadien-Kautschuk FFPM Perfluorkautschuk, Kalrez® siehe Bestellkennzeichen 4.7 Parametrierung Der ME12 Drucktransmitter wird vollständig parametriert ausgeliefert, kann je- doch auch vor Ort fernparametriert werden. -
Seite 18: Konstruktiver Aufbau
4 | Technische Daten FISCHER Mess- und Regeltechnik GmbH 4.8 Konstruktiver Aufbau 4.8.1 Maßbild M12x1 Ø38,5 SK (Sechskant) Ø28 SW27 Ø5 Ø9,5 Ø6 G¼ Ø17,5 G½ Abb. 12: Maßbild Standardgehäuse Fast Frontbündiger Sensor ¼-18 NPT EXT Schrader ® G¾ B G1 B... -
Seite 19: Elektrischer Anschluss
FISCHER Mess- und Regeltechnik GmbH Technische Daten | 4 4.8.2 Prozessanschluss Anschluss Werkstoff G½ B Anschlusszapfen mit Außengewinde 1.4404 G¼ B Anschlusszapfen mit Außengewinde 1.4404 ¼-18 NPT EXT Anschlusszapfen mit Außengewinde 1.4404 7/16 UNF Anschluss mit Innengewinde für 1.4404 Schrader® Verschraubung G¾... -
Seite 20: Bestellkennzeichen
5 | Bestellkennzeichen FISCHER Mess- und Regeltechnik GmbH 5 Bestellkennzeichen Kennzeichen Nr. 10 11 12 13 14 15 16 17 18 19 20 21 unbenutzt [1,2] Messbereich Abs. Rel. 0 … 0,6 bar ● 0 … 1 bar ● ●... - Seite 21 FISCHER Mess- und Regeltechnik GmbH Bestellkennzeichen | 5 [4,5] Prozessanschluss Werkstoff Anschlusszapfen mit Außengewinde G¼ B Anschlusszapfen mit Außengewinde G½ B Anschlusszapfen mit Außengewinde ¼-18 NPT EXT 1.4404 Schrader® Verschraubung Innengewinde 7/16 UNF Fast frontbündiger Sensor Außengewinde G1 B Fast frontbündiger Sensor Außengewinde G¾ B Ausgangssignal 4 …...
-
Seite 22: Zubehör
5 | Bestellkennzeichen FISCHER Mess- und Regeltechnik GmbH 5.1 Zubehör Best. Nr. Bezeichnung Polzahl Länge 06401993 Anschlusskabel für Schaltausgänge 4-pol mit M12-Kupplung 06401994 Anschlusskabel für Schaltausgänge 4-pol mit M12 Kupplung 06401995 Anschlusskabel für Versorgung/Signal 5-pol mit M12 Kupplung 06401996 Anschlusskabel für Versorgung/Signal... -
Seite 23: Anhang
FISCHER Mess- und Regeltechnik GmbH Anhang | 6 6 Anhang Abb. 16: CE_DE_ME12_ATEX BA_DE_ME12_ATEX 23 / 24... - Seite 24 6 | Anhang FISCHER Mess- und Regeltechnik GmbH 24 / 24 BA_DE_ME12_ATEX...
