2 | Produkt und Funktionsbeschreibung
8/28

2.4.2 Typenschild

Das dargestellte Typenschild dient als Beispiel, welche Angaben enthalten sind.
Die angegebenen Daten sind rein fiktiv, entsprechen aber den tatsächlich gege-
benen Möglichkeiten. Weitere Informationen entnehmen Sie bitte dem Bestell-
kennzeichen am Ende dieser Anleitung.
1
2
3
4
5
6
7
8

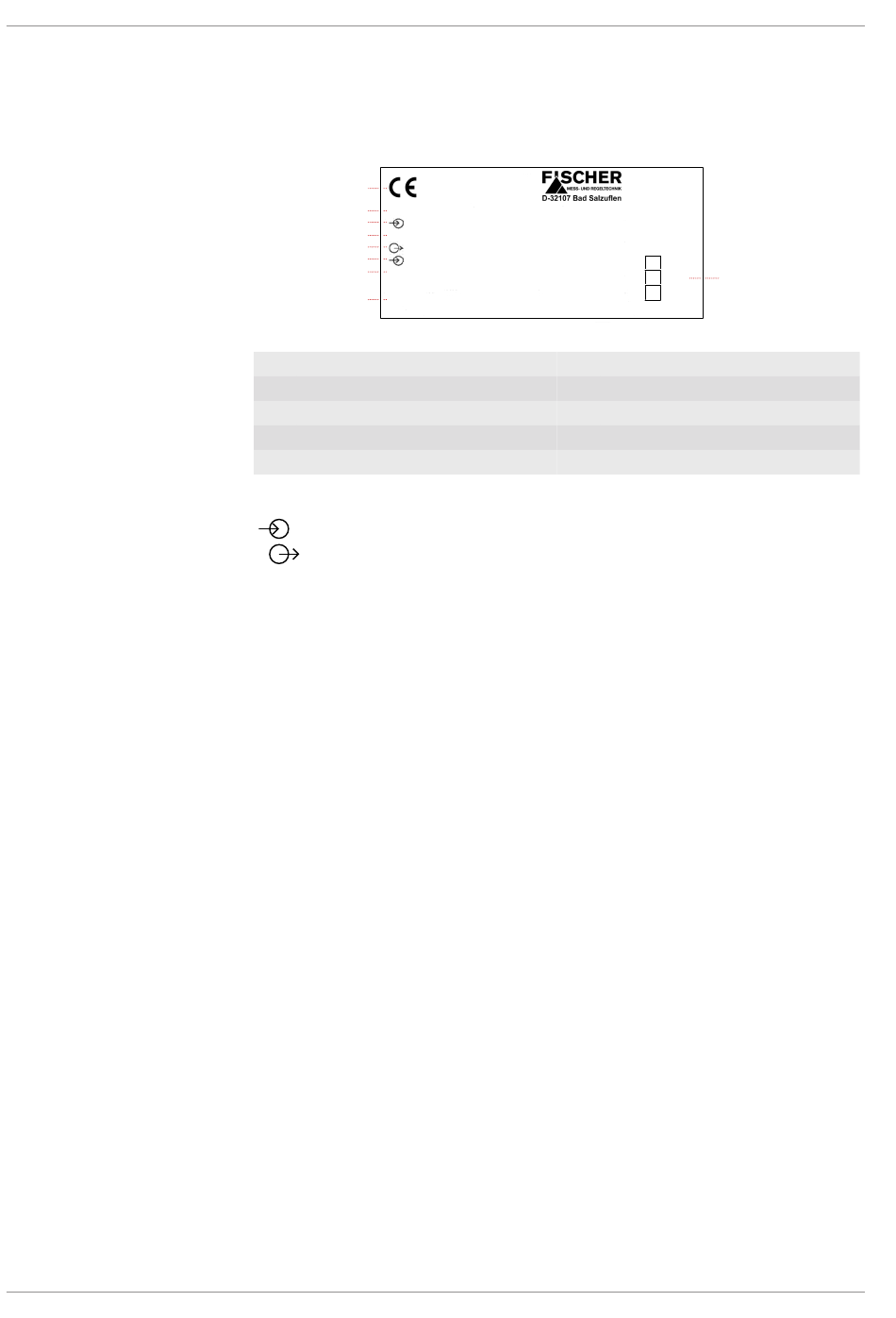

Abb. 4: Typenschild
1 Konformität
3 Grundmessbereich
5 Ausgangssignal (konfigurierbar)
7 Produktionsnummer
9 Anschlussbild
Input
Output
Pmax Proof Pressure
P# Production No.
Abb. 5: Legende
2.5 Bestimmungsgemäßer Gebrauch
Der DE85 ist ein Differenzdrucktransmitter für industrielle Anwendungen. Er eig-
net sich für Über-, Unter- und Differenz-Druckmessungen bei neutralen gasför-
migen Medien.
Das Gerät ist ausschließlich für den vom Hersteller bezeichneten Verwen-
dungszweck einzusetzen. Für Schäden aus unsachgemäßem oder nicht be-
stimmungsgemäßem Gebrauch haftet der Hersteller nicht.
Type DE85D11K40AL0CMW0000
-0,25...+0,25 mbar / -25...+25 Pa
Pmax 700 mbar / 70 kPa
0(4)-20 mA, 0(2)-10 V, 3-wire
24 V AC / DC
P# 2105966.01.057
Silicone-free
Made in Germany
Eingang
Ausgang
maximaler Druck
Produktionsnummer
FISCHER Mess- und Regeltechnik GmbH
5 Aout_1
6 -Ub 9
7 +Ub
2 Geräte Typ (Bestellkennzeichen)
4 Überlastbarkeit
6 Hilfsspannung
8 Spezielle Eigenschaften
BA_DE_DE85
