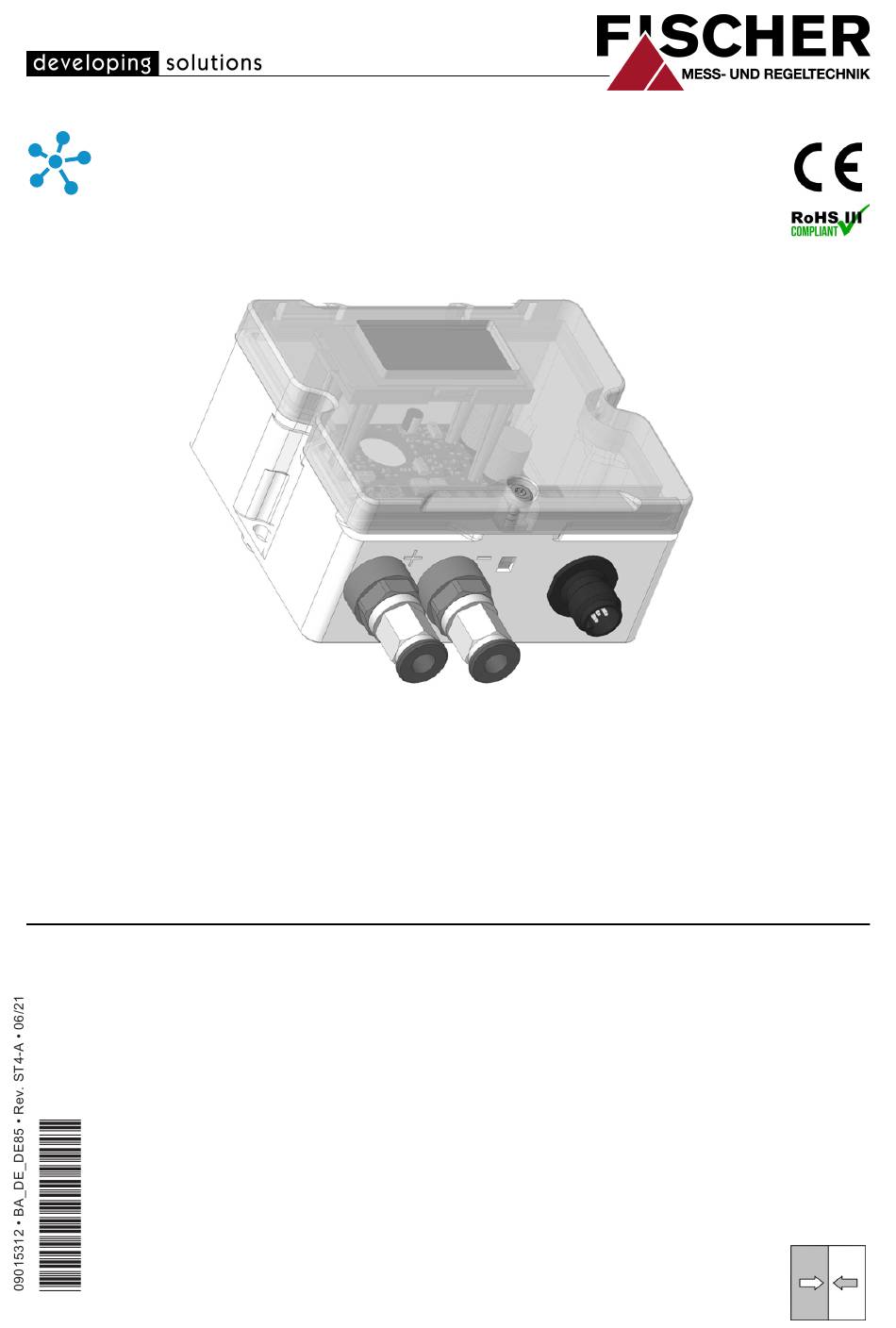

- Seite 1 Modbus Betriebsanleitung DE85 Differenzdrucktransmitter ECO-LINE ® für industrielle Anwendungen...
- Seite 2 Alle Rechte, auch die der Übersetzung, vorbehalten. Kein Teil dieses Doku- ments darf in irgendeiner Form (Druck, Fotokopie, Mikrofilm oder einem ande- ren Verfahren) ohne schriftliche Genehmigung der Fa. FISCHER Mess- und Regeltechnik GmbH, Bad Salzuflen, reproduziert oder unter Verwendung elek- tronischer Systeme verarbeitet, vervielfältigt oder verbreitet werden.
-
Seite 3: Inhaltsverzeichnis
FISCHER Mess- und Regeltechnik GmbH Inhaltsverzeichnis Inhaltsverzeichnis 1 Sicherheitshinweise ......................4 1.1 Allgemeines ..........................1.2 Personalqualifikation ......................1.3 Gefahren bei Missachtung der Sicherheitshinweise............... 1.4 Sicherheitshinweise für Betreiber und Bediener..............1.5 Unzulässiger Umbau ......................1.6 Unzulässige Betriebsweisen....................1.7 Sicherheitsbewusstes Arbeiten bei Wartung und Montage ............ -
Seite 4: Sicherheitshinweise
1 | Sicherheitshinweise FISCHER Mess- und Regeltechnik GmbH 1 Sicherheitshinweise 1.1 Allgemeines Diese Betriebsanleitung enthält grundlegende und unbedingt zu beachtende Hinweise für Installation, Betrieb und Wartung des Gerätes. Sie ist unbedingt vor der Montage und Inbetriebnahme des Gerätes vom Monteur, dem Betreiber sowie dem zuständigen Fachpersonal zu lesen. -
Seite 5: Unzulässige Betriebsweisen
FISCHER Mess- und Regeltechnik GmbH Sicherheitshinweise | 1 1.6 Unzulässige Betriebsweisen Die Betriebssicherheit des Gerätes ist nur bei bestimmungsgemäßer Verwen- dung gewährleistet. Die Geräteausführung muss dem in der Anlage verwende- ten Medium angepasst sein. Die in den technischen Daten angegebenen Grenzwerte dürfen nicht überschritten werden. -
Seite 6: Produkt Und Funktionsbeschreibung
2 | Produkt und Funktionsbeschreibung FISCHER Mess- und Regeltechnik GmbH 2 Produkt und Funktionsbeschreibung 2.1 Lieferumfang ® • Differenzdrucktransmitter DE85 ECO-LINE Ausführung gem. Typenschild • Betriebsanleitung • Verschlussschraube für Schutzart IP65 2.2 Funktionsbild Netzteil Display 24 V AC/DC Hilfsenergie Sensor... -
Seite 7: Geräteausführungen
FISCHER Mess- und Regeltechnik GmbH Produkt und Funktionsbeschreibung | 2 2.4 Geräteausführungen Das DE85 unterscheidet sich grundsätzlich in der Ausführung ‚mit Messwertan- zeige‘ und ‚ohne Messwertanzeige‘. Beide Ausführungen sind sowohl als 2-Lei- ter, als auch in der 3-Leiter Ausführung lieferbar. -
Seite 8: Typenschild
Production No. Produktionsnummer Abb. 5: Legende 2.5 Bestimmungsgemäßer Gebrauch Der DE85 ist ein Differenzdrucktransmitter für industrielle Anwendungen. Er eig- net sich für Über-, Unter- und Differenz-Druckmessungen bei neutralen gasför- migen Medien. Das Gerät ist ausschließlich für den vom Hersteller bezeichneten Verwen- dungszweck einzusetzen. -
Seite 9: Montage
FISCHER Mess- und Regeltechnik GmbH Montage | 3 3 Montage 3.1 Allgemeines Das Gerät ist für die Montage auf ebenen Wänden und Montageplatten vorge- sehen. Zu diesem Zweck besitzt das Gerät zwei seitliche Montagebohrungen. Alternativ kann ein Montageset für die Tragschienenmontage geordert werden. - Seite 10 3 | Montage FISCHER Mess- und Regeltechnik GmbH 3.2.1 Montageanleitung Lösungsring CK-Verschraubung Stecknippel Pneumatischer Steck- anschluss Schlauch rechtwinklig ab- Den Schlauch bis zum Den Schlauch bis zum schneiden und die Über- Anschlag auf den Nippel Anschlag einführen wurfmutter auf den schieben.
-
Seite 11: Elektrischer Anschluss
FISCHER Mess- und Regeltechnik GmbH Montage | 3 3.3 Elektrischer Anschluss • Nur durch autorisiertes und qualifiziertes Fachpersonal. • Beim Anschluss des Gerätes sind die nationalen und internationalen elek- trotechnischen Regeln zu beachten. • Schalten Sie die Anlage frei bevor Sie das Gerät elektrisch anschließen. - Seite 12 3 | Montage FISCHER Mess- und Regeltechnik GmbH 3.3.3 Modbus (Tbd.) DE85 Hilfsenergie Δp 24 V AC/DC 5 6 7 Abb. 9: Elektrischer Anschluss Modbus 12/28 BA_DE_DE85...
-
Seite 13: Inbetriebnahme
FISCHER Mess- und Regeltechnik GmbH Inbetriebnahme | 4 4 Inbetriebnahme 4.1 Allgemeines Voraussetzung für die Inbetriebnahme ist die ordnungsgemäße Installation aller elektrischen Versorgungs- und Messleitungen. Alle Anschlussleitungen müssen so verlegt werden, dass keine mechanischen Kräfte auf das Gerät einwirken. Vor Inbetriebnahme ist die Dichtheit der Druckanschlussleitungen zu prüfen. -
Seite 14: Messbereich
4 | Inbetriebnahme FISCHER Mess- und Regeltechnik GmbH 4.3.1 Messbereich fallend steigend 5 6 7 asymmetrisch unidirektional z.B. 0 ... x symmetrisch bidirektional z.B. -x ... +x Pa / kPa mbar Abb. 12: Messbereich konfigurieren Beispiel: Ein Gerät wurde mit dem Code D1 für den Messbereich bestellt. Bei Ausliefe- rung ist das Gerät auf den Grundmessbereich -0,25 …... -
Seite 15: Nullpunktkorrektur
FISCHER Mess- und Regeltechnik GmbH Inbetriebnahme | 4 Beispiel: Für ein 3-Leiter Gerät mit einem Messbereich -25 … +25 Pa soll der Analog- ausgang folgendermaßen konfiguriert werden: DIP-Schalter Spannungsausgang 2 … 10V 4 & 5 Ausgangs-Kennlinie steigend Radizierung Ohne Dämpfung... -
Seite 16: Instandhaltung
5 | Instandhaltung FISCHER Mess- und Regeltechnik GmbH 5 Instandhaltung 5.1 Wartung Das Gerät ist wartungsfrei. Um einen zuverlässigen Betrieb und eine lange Le- bensdauer des Gerätes sicherzustellen, empfehlen wir dennoch eine regelmä- ßige Prüfung des Gerätes in folgenden Punkten: •... -
Seite 17: Technische Daten
FISCHER Mess- und Regeltechnik GmbH Technische Daten | 6 6 Technische Daten 6.1 Allgemeines Typbezeichnung DE85 Druckart Differenzdruck Messprinzip Piezoresistiv Referenzbedingungen (nach IEC 61298-1) Temperatur +15 … +25 °C Relative Luftfeuchte 45 … 75 % Luftdruck 86 … 106 kPa 860 …... - Seite 18 6 | Technische Daten FISCHER Mess- und Regeltechnik GmbH Messbereich [mbar] Messbereich [Pa] Kennlinienabw. [%] Code 1K Code 2M Anfang Ende Anfang Ende Typ. Max. Typ. Max. -1,00 ... 1,00 -100 ... 100 0 … 1,00 0 … 100 -1,60 ... 1,60 -160 ...
-
Seite 19: Ausgangsgrößen
FISCHER Mess- und Regeltechnik GmbH Technische Daten | 6 6.4 Ausgangsgrößen Über den DIP-Schalter lässt sich das Ausgangssignal zwischen Strom- und Spannungs-Ausgang mit einschaltbarem Live-Zero, sowie zwischen steigender und fallender Kennlinie konfigurieren. Im Folgenden werden die Daten für die steigende Kennlinie angegeben. Die Daten für die fallende Kennlinie sind identisch. -
Seite 20: Anzeige
6 | Technische Daten FISCHER Mess- und Regeltechnik GmbH 6.8 Anzeige Display Vollgrafische LC-Anzeige Auflösung 128 x 64 Pixel Hintergrundbeleuchtung ohne Messwertanzeige Anzeigeformat messbereichsabhängig 6.9 Konstruktiver Aufbau Prozessanschluss Code Schlauch Ø Außen Ø Innen Anschluss-Stutzen mit Innengewinde G⅛ Stecknippel 6 mm... -
Seite 21: Maßbilder
FISCHER Mess- und Regeltechnik GmbH Technische Daten | 6 6.9.2 Maßbilder Alle Abmessungen in mm, sofern nicht anders angegeben. 4,25 M12 Stecker Anschluss-Stutzen mit Innengewinde G⅛ Verschlussschraube Pneumatischer Steckanschluss für Pneumatik-Schlauch Ø6 oder Ø8 mm CK Verschraubung Schlauch-Nippel Anschluss-Stutzen für Schlauch Ø6 oder Ø8 mm für Schlauch Ø6 oder Ø8 mm... -
Seite 22: Bestellkennzeichen
7 | Bestellkennzeichen FISCHER Mess- und Regeltechnik GmbH 7 Bestellkennzeichen Kennzeichen Nr. 13 14 15 16 Messbereich: Der Grundmessbereich, der auf dem Typenschild erscheint, ist fett gedruckt. [1,2] [mbar] [Pa] [mbar] [Pa] -0,20 ... + 0,80 -20 ... + 80 0 ... - Seite 23 FISCHER Mess- und Regeltechnik GmbH Bestellkennzeichen | 7 [1,2] [mbar] [kPa] [mbar] [kPa] -100 ... + 100 -10 ... + 10 0 ... + 100 0 ... + 10 +100 ... - 100 +10 ... - 10 0 ... - 100 0 ...
-
Seite 24: Zubehör
7 | Bestellkennzeichen FISCHER Mess- und Regeltechnik GmbH 7.1 Zubehör Tragschienenmontage Für die Montage des Gerätes auf einer Tragschiene bestehend aus: • 2 x Hutschienenhalter aus Metall • 2 x M4 Befestigungsschraube Bezeichnung Best. Nr. Montageset für 35 mm Tragschiene... -
Seite 25: Anhang
FISCHER Mess- und Regeltechnik GmbH Anhang | 8 8 Anhang Abb. 15: CE_DE_DE85 BA_DE_DE85 25/28... - Seite 26 FISCHER Mess- und Regeltechnik GmbH 26/28 BA_DE_DE85...
- Seite 27 FISCHER Mess- und Regeltechnik GmbH BA_DE_DE85 27/28...
- Seite 28 Mess- und Regeltechnik GmbH Bielefelder Str. 37a D-32107 Bad Salzuflen Tel. +49 5222 974-0 Fax +49 5222 7170 www.fischermesstechnik.de info@fischermesstechnik.de Technische Änderungen vorbehalten. Subject to technical changes. Sous réserve de modifications techniques.
