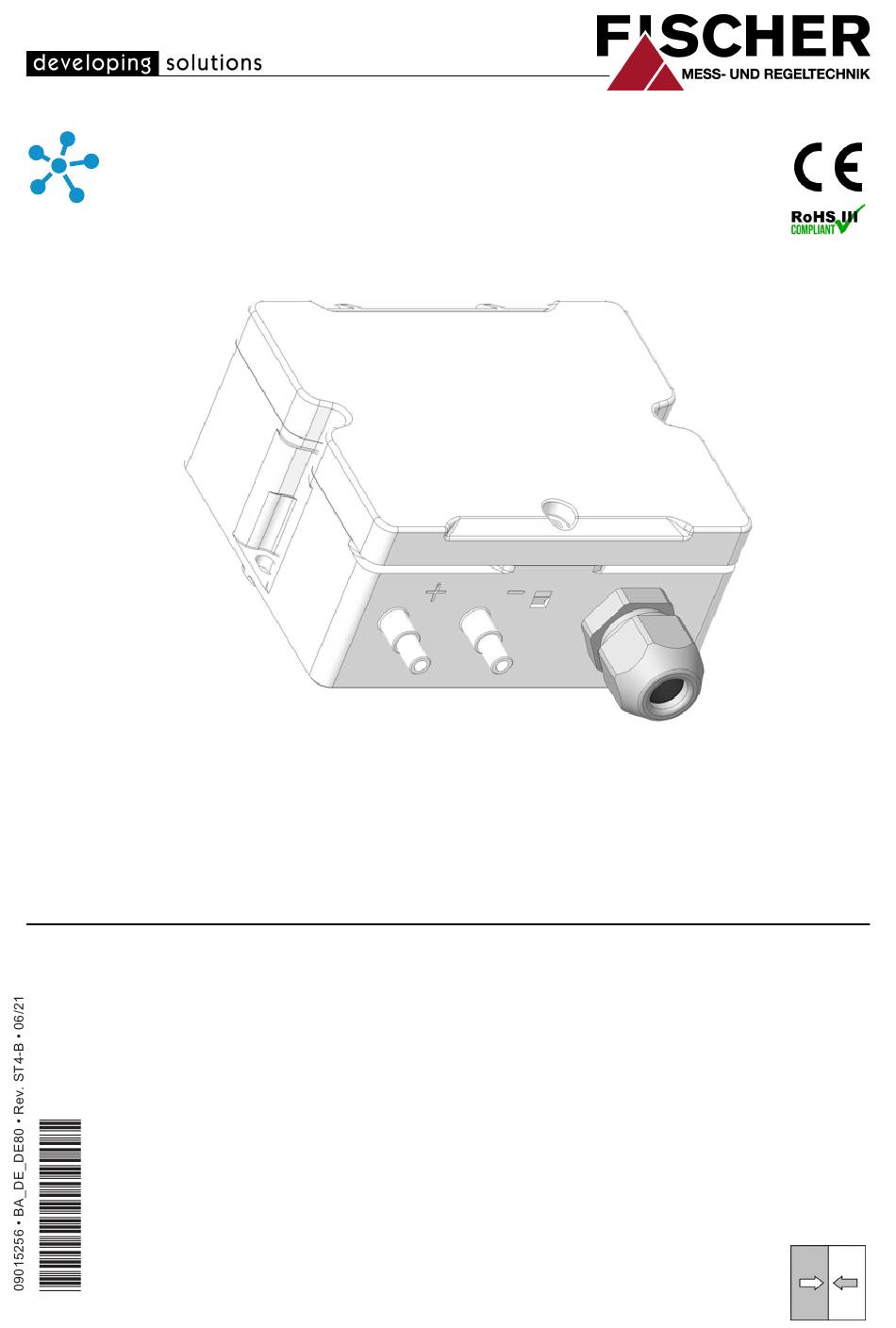

- Seite 1 Modbus Betriebsanleitung DE80 Differenzdrucktransmitter ECO-LINE ®...
- Seite 2 Alle Rechte, auch die der Übersetzung, vorbehalten. Kein Teil dieses Doku- ments darf in irgendeiner Form (Druck, Fotokopie, Mikrofilm oder einem ande- ren Verfahren) ohne schriftliche Genehmigung der Fa. FISCHER Mess- und Regeltechnik GmbH, Bad Salzuflen, reproduziert oder unter Verwendung elek- tronischer Systeme verarbeitet, vervielfältigt oder verbreitet werden.
-
Seite 3: Inhaltsverzeichnis
FISCHER Mess- und Regeltechnik GmbH Inhaltsverzeichnis Inhaltsverzeichnis 1 Sicherheitshinweise ......................4 1.1 Allgemeines ..........................1.2 Personalqualifikation ......................1.3 Gefahren bei Missachtung der Sicherheitshinweise............... 1.4 Sicherheitshinweise für Betreiber und Bediener..............1.5 Unzulässiger Umbau ......................1.6 Unzulässige Betriebsweisen....................1.7 Sicherheitsbewusstes Arbeiten bei Wartung und Montage ............ -
Seite 4: Sicherheitshinweise
1 | Sicherheitshinweise FISCHER Mess- und Regeltechnik GmbH 1 Sicherheitshinweise 1.1 Allgemeines Diese Betriebsanleitung enthält grundlegende und unbedingt zu beachtende Hinweise für Installation, Betrieb und Wartung des Gerätes. Sie ist unbedingt vor der Montage und Inbetriebnahme des Gerätes vom Monteur, dem Betreiber sowie dem zuständigen Fachpersonal zu lesen. -
Seite 5: Unzulässige Betriebsweisen
FISCHER Mess- und Regeltechnik GmbH Sicherheitshinweise | 1 1.6 Unzulässige Betriebsweisen Die Betriebssicherheit des Gerätes ist nur bei bestimmungsgemäßer Verwen- dung gewährleistet. Die Geräteausführung muss dem in der Anlage verwende- ten Medium angepasst sein. Die in den technischen Daten angegebenen Grenzwerte dürfen nicht überschritten werden. -
Seite 6: Produkt Und Funktionsbeschreibung
2 x Messstutzen ABS RAL7035 lichtgrau 4 x Befestigungsschraube ST2,9 x 9,5-C verz. u. passiv. 2.2 Bestimmungsgemäßer Gebrauch Der DE80 ist ein Differenzdrucktransmitter mit einem optionalen Wechselkon- takt. Er eignet sich für Über-, Unter- und Differenz-Druckmessungen bei neutra- len gasförmigen Medien. -
Seite 7: Aufbau Und Wirkungsweise
Vollgrafische LC-Anzeige Wechselkontakt 2.5 Geräteausführungen Das DE80 unterscheidet sich äußerlich nur in der Ausführung ‚mit Messwertan- zeige‘ und ‚ohne Messwertanzeige. Beide Ausführungen sind sowohl als 2-Lei- ter, als auch in der 3-Leiter Ausführung lieferbar. Alle weiteren Merkmale sind mittels DIP-Schalter konfigurierbar. -
Seite 8: Typenschild
2 | Produkt und Funktionsbeschreibung FISCHER Mess- und Regeltechnik GmbH Der elektrische Anschluss erfolgt über eine M16 x 1,5 Kabelverschraubung mit innenliegender Klemmleiste. Klemmleiste Kabelverschraubung M16 x 1,5 Abb. 4: Elektrische Anschlüsse 2.5.1 Typenschild Das dargestellte Typenschild dient als Beispiel, welche Angaben enthalten sind. -
Seite 9: Montage
FISCHER Mess- und Regeltechnik GmbH Montage | 3 3 Montage 3.1 Allgemeines Das Gerät ist für die Montage auf ebenen Wänden und Montageplatten vorge- sehen. Zu diesem Zweck besitzt das Gerät zwei seitliche Montagebohrungen. Alternativ kann ein Montageset für die Tragschienenmontage geordert werden. -
Seite 10: Elektrischer Anschluss
3 | Montage FISCHER Mess- und Regeltechnik GmbH 3.3 Elektrischer Anschluss • Nur durch autorisiertes und qualifiziertes Fachpersonal. • Beim Anschluss des Gerätes sind die nationalen und internationalen elek- trotechnischen Regeln zu beachten. • Schalten Sie die Anlage frei bevor Sie das Gerät elektrisch anschließen. - Seite 11 FISCHER Mess- und Regeltechnik GmbH Montage | 3 3-Leiter mit Schaltausgang DE80 Hilfsenergie Δp +Aout 1 24 V AC/DC Ausgang 1 2 3 4 5 6 7 Abb. 11: Elektrischer Anschluss eines 3-Leiters mit Schaltausgang 3-Leiter mit Modbus (Tbd.) DE80 Hilfsenergie Δp...
-
Seite 12: Inbetriebnahme
4 | Inbetriebnahme FISCHER Mess- und Regeltechnik GmbH 4 Inbetriebnahme 4.1 Allgemeines Voraussetzung für die Inbetriebnahme ist die ordnungsgemäße Installation aller elektrischen Versorgungs- und Messleitungen. Alle Anschlussleitungen müssen so verlegt werden, dass keine mechanischen Kräfte auf das Gerät einwirken. Vor Inbetriebnahme ist die Dichtheit der Druckanschlussleitungen zu prüfen. -
Seite 13: Messbereich
FISCHER Mess- und Regeltechnik GmbH Inbetriebnahme | 4 4.3.1 Messbereich Pa (kPa) mbar 1 2 3 5 6 7 Grundmessbereich 1 mbar / 100 Pa +/- 1 mbar 0 ... 1 mbar +/- 100 Pa 0 ... 100 Pa +/- 0,75 mbar 0 ... -
Seite 14: Ausgangssignal
4 | Inbetriebnahme FISCHER Mess- und Regeltechnik GmbH 4.3.2 Ausgangssignal • Die Dämpfung wirkt sich auf Analogausgang und Anzeige aus. • Bei der Radizierung ist der DIP-Schalter 2 (Symmetrie) ohne Funktion. Der Messbereich ist fest auf ‚asymmetrisch unidirektional‘ (0…x) eingestellt. -
Seite 15: Instandhaltung
FISCHER Mess- und Regeltechnik GmbH Instandhaltung | 5 5 Instandhaltung 5.1 Wartung Das Gerät ist wartungsfrei. Um einen zuverlässigen Betrieb und eine lange Le- bensdauer des Gerätes sicherzustellen, empfehlen wir dennoch eine regelmä- ßige Prüfung des Gerätes in folgenden Punkten: •... -
Seite 16: Technische Daten
6 | Technische Daten FISCHER Mess- und Regeltechnik GmbH 6 Technische Daten 6.1 Allgemeines Typbezeichnung DE80 Druckart Differenzdruck Messprinzip Piezoresistiv Referenzbedingungen (nach IEC 61298-1) Temperatur +15 … +25 °C Relative Luftfeuchte 45 … 75 % Luftdruck 86 … 106 kPa 860 …... -
Seite 17: Messgenauigkeit
FISCHER Mess- und Regeltechnik GmbH Technische Daten | 6 6.4 Messgenauigkeit • Die Angaben gelten ausgehend von der Referenztemperatur nur innerhalb des Kompensationsbereichs. • Die Messabweichung beinhaltet Linearität, Hysterese und Nichtwiederhol- barkeit. • Kompensationsbereich: 0 … 60 °C. • TK Spanne (für alle Messbereiche) –... -
Seite 18: Digitale Schnittstellen
6 | Technische Daten FISCHER Mess- und Regeltechnik GmbH 6.5 Digitale Schnittstellen Modbus RTU Schnittstelle Schnittstelle RS 485 Protokoll Modbus RTU Modbus Spezifikation Application Protocol Specification V1.1b3 (April 26, 2012) Adresse 1 … 255 Baudrate 2400 … 57600 Baud Parität... -
Seite 19: Konstruktiver Aufbau
FISCHER Mess- und Regeltechnik GmbH Technische Daten | 6 6.9 Konstruktiver Aufbau Prozessanschluss Ø Außen Ø Innen Stecknippel für 6/ 4 mm oder 8/ 6 Schlauch 6 mm 4 mm mm Schlauch Schlauch 8 mm 6 mm Elektrischer An- 2-Leiter... -
Seite 20: Maßbilder
6 | Technische Daten FISCHER Mess- und Regeltechnik GmbH 6.9.2 Maßbilder Alle Abmessungen in mm, sofern nicht anders angegeben. 6/4 mm 8/6 mm Prozessanschluss Kabelverschraubung Schlauch Schlauch M16 x 1,5 Abb. 15: Maßbild 20/24 BA_DE_DE80... -
Seite 21: Bestellkennzeichen
FISCHER Mess- und Regeltechnik GmbH Bestellkennzeichen | 7 7 Bestellkennzeichen Kombination Kennzeichen Nr. 13 14 15 16 Messbereich: [1,2] Grundmessbereich 1 mbar / 100 Pa Grundmessbereich 10 mbar/ 1000 Pa Grundmessbereich 50 mbar/ 5000 Pa Grundmessbereich 100 mbar/ 10 kPa... -
Seite 22: Zubehör
7 | Bestellkennzeichen FISCHER Mess- und Regeltechnik GmbH Elektrischer Anschluss: [11] Kabelverschraubung Montage: [12] Wandmontage 7.1 Zubehör Anschluss Set Zum Anschluss des Differenzdrucktransmitters an Lüftungskanäle bestehend • PVC Schlauch • ABS Messstutzen incl. Befestigungsschrauben. Bezeichnung Schlauch Länge Best. Nr. Kunststoff Anschluss Set... -
Seite 23: Anhang
FISCHER Mess- und Regeltechnik GmbH Anhang | 8 8 Anhang Abb. 16: CE_DE_DE80 BA_DE_DE80 23/24... - Seite 24 Mess- und Regeltechnik GmbH Bielefelder Str. 37a D-32107 Bad Salzuflen Tel. +49 5222 974-0 Fax +49 5222 7170 www.fischermesstechnik.de info@fischermesstechnik.de Technische Änderungen vorbehalten. Subject to technical changes. Sous réserve de modifications techniques.
