Procédures d'installation
L'unité est avec R410A, donc, il faut faire attention aux points suivants :
• Pour empêcher l'entrée de l'huile différente dans le tuyau, veuillez utiliser l'outil spécial de R410A, en
particulier le collecteur de jauge et le tuyau de chargement.
• Pour prévenir l'huile de compresseur d'entrer dans le cycle de réfrigérant, veuillez utiliser l'adaptateur
anti-contre-courant.

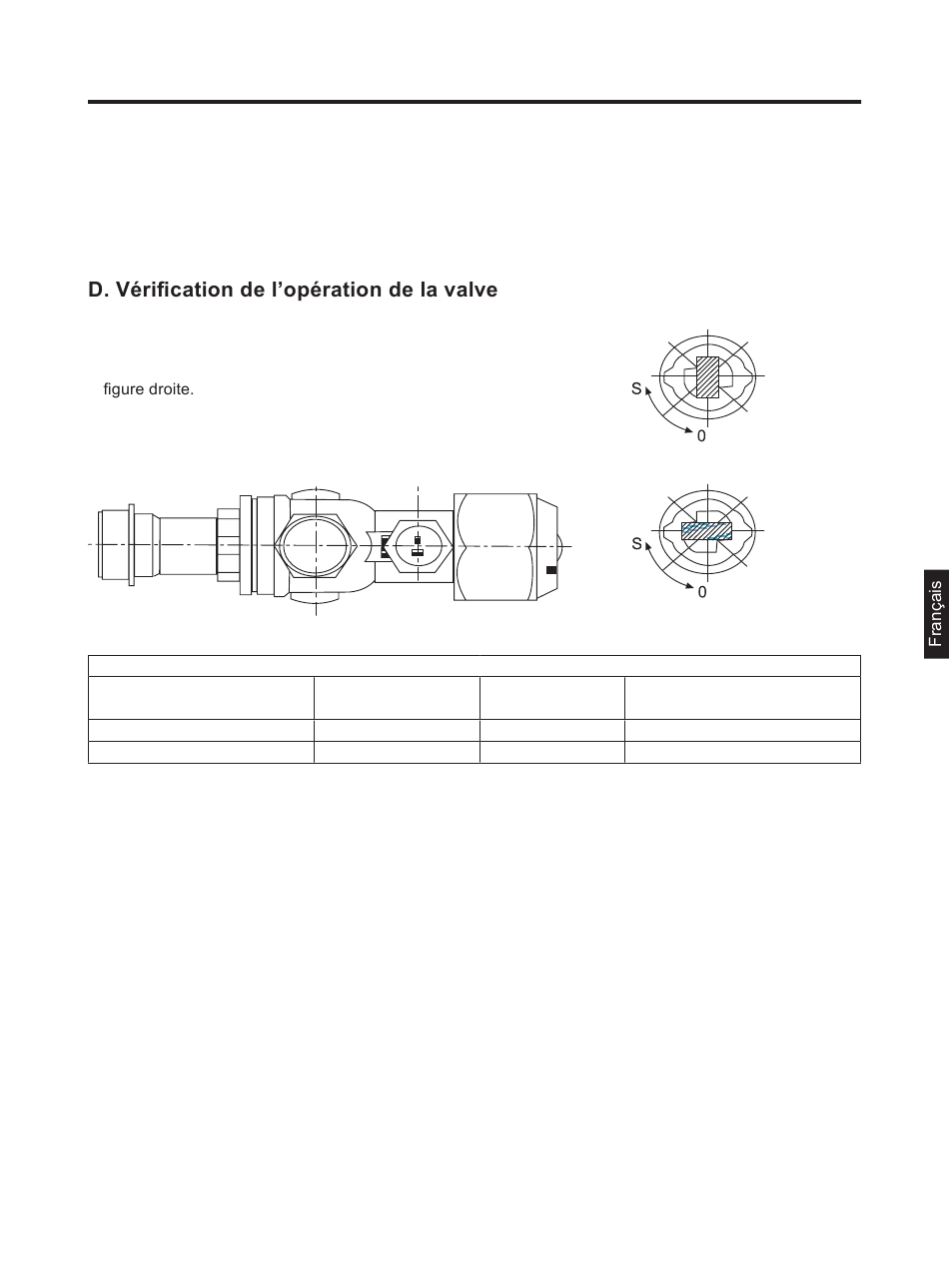

Méthode d'ouverture/fermeture :
• Retirer le bouchon de la valve, le tuyau de gaz
passe à l'état « ouvert » comme illustré sur la
• Tourner le tuyau de liquide avec la clé hexagonale
jusqu'à ce qu'il s'arrête. La valve sera
endommagée si celle-ci est ouverte fortement.
• Serrer le bouchon de la valve.
Le couple de serrage est présenté dans le tableau suivant :
Pour tuyau de gaz
Pour tuyau de liquide
E. Chargement supplémentaire de réfrigérant et d'huile
Charger le réfrigérant supplémentaire à l'état liquide à l'aide de la jauge.
Si le réfrigérant supplémentaire ne peut pas être totalement chargé lorsque l'extérieur s'arrête, le charger
au mode d'essai.
Le compresseur tombera en panne si l'unité fonctionne pendant une longue période en l'absence de
réfrigérant.
(le chargement doit être achevé dans les 30 minutes, en particulier, lorsque l'unité est en cours de
fonctionnement, tout en remplaçant le réfrigérant).
L'unité est chargée seulement une partie du réfrigérant à l'usine, a également besoin de réfrigérant
supplémentaire sur le site d'installation.
W1 : Volume de chargement de réfrigérant dans l'unité extérieure en usine.
W2: Volume de chargement de réfrigérant dans l'unité extérieure sur site.
W3: Volume de chargement de réfrigérant dans le tuyau de liquide sur la base de calcul de différente
longueur de tuyau.
W3 = longueur actuelle du tuyau de liquide X quantité supplémentaire de chaque mètre de tuyau de liquide
=L1×0,35+L2×0,25+L3×0,17+L4×0,11+L5×0,054+L6×0,022
Couple de serrage N.m
Arbre de transmission
(Corps de valve)
8~9
5~6
19
Ouverture
Fermeture
Bouchon
Écrou en forme T (joint de
(couvercle)
22~27
13~16
contrôle)
8~10
8~10
