Procedimiento de instalación
L1: longitud total del tubo de líquido de 22,22; L2: longitud total del tubo de líquido de 19,05;
L3: longitud total del tubo de líquido de 15,88; L4: longitud total del tubo de líquido de 12,7;
L5: longitud total del tubo de líquido de 9,52; L6: longitud total del tubo de líquido de 6,35;
Volumen total del refrigerante cargado en sitio durante instalación = W2 + W3
W: Volumen total del refrigerante cargado en sitio para mantenimiento
W1:
Volumen de
carga del
Modelo
refrigerante
en fábrica
para unidad
exterior
AW-YEVFD220-H16
AW-YEVFD280-H16
etiqueta
AW-YEVFD335-H16
Nota:
• Para evitar la entrada de diferente aceite en tubo, utilice herramienta especial para R410A especialmente
para colector de manómetro y manguera de carga.
• Marque el tipo de refrigerante en diferentes colores sobre el tanque. R410A es de rosado.
• Al cargar el refrigerante, se debe extraer el refrigerante del tanque en estado líquido.
• Marque el volumen de refrigerante calculado de acuerdo con la longitud del tubo de distribución en la
etiqueta.
GWP: 2088

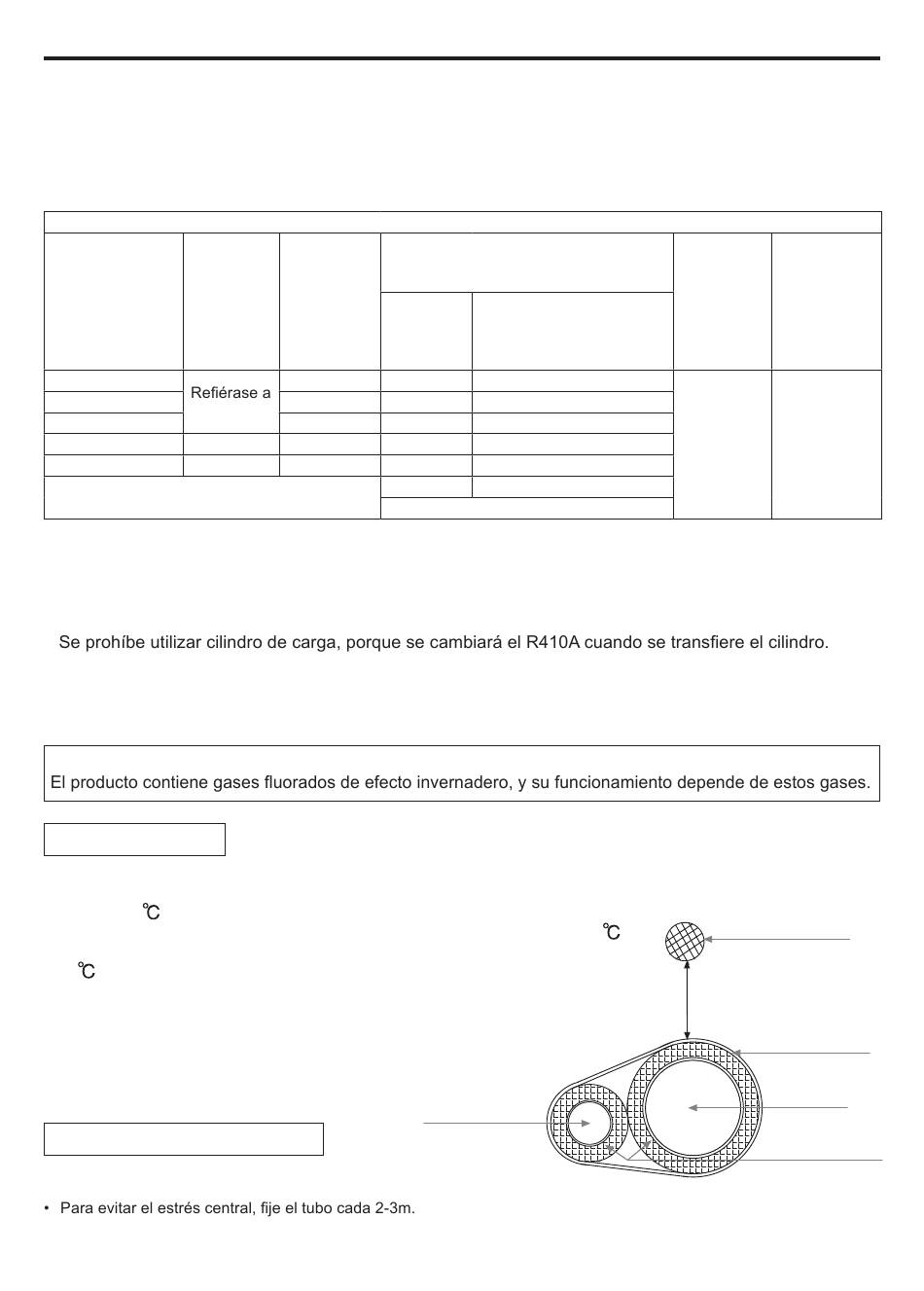

Aislamiento térmico
• El tubo de gas y el tubo de líquido deben estar aislados térmicamente por separado.
• Los materiales para los tubos de gas cuenta con la resistencia de alta temperatura
más de 120
.
• Los materiales para los tubos de líquido debe tener una resistencia más de 70
• El espesor del material debe ser más de 10mm, cuando la temperatura ambiental es
30
, y la humedad relativa es más del 80%, el espesor del material debe ser más de
20mm.
• El material debe adherirse estrechamente al tubo sin dejar espacio, luego
ser envuelto con cinta adhesiva. No se puede colocar el cable de conexión
juntos con el material de aislamiento térmico, que debe estar a 20cm como
mínimo.
Fijación del tubo de refrigerante
• Durante el funcionamiento, el tubo podrá vibrar y expandir o contraerse.
Si no está sujetado, los refrigerantes estarán reunidos en una parte del tubo, causando ruptura del tubo.
Formulario de registro del refrigerante
W3: Volumen de carga del refrigerante
W2: Volumen
al tubo de líquido a base del cálculo de
de carga del
diferente longitud de tubo
refrigerante
Diámetro
en campo
del tubo
para unidad
de líquido
exterior
(mm)
0kg
Ø6,35
0kg
Ø9,52
0kg
Ø12,7
Ø15,88
Ø19,05
Ø22,22
Tubo de líquido
20
Cantidad del refrigerante
adicional
(kg)
0,022kg/m×__m=__kg
0,054kg/m×__m=__kg
0,11kg/m×__m=__kg
0,17kg/m×__m=__kg
0,25kg/m×__m=__kg
0,35kg/m×__m=__kg
W3=___kg
.
Volumen
W: Volumen
total del
total del
refrigerante
refrigerante
cargado en
cargado en
sitio durante
sitio para
instalación
mantenimiento
W2+W3=
W1+W2+
___kg
W3=___kg
Cable de conexión
Más de 20cm
Cinta adhesiva
Tubo de gas
Aislante térmico
