Airwell Flow Logic MINI YEVFD-Serie Installationsanleitung Seite 126

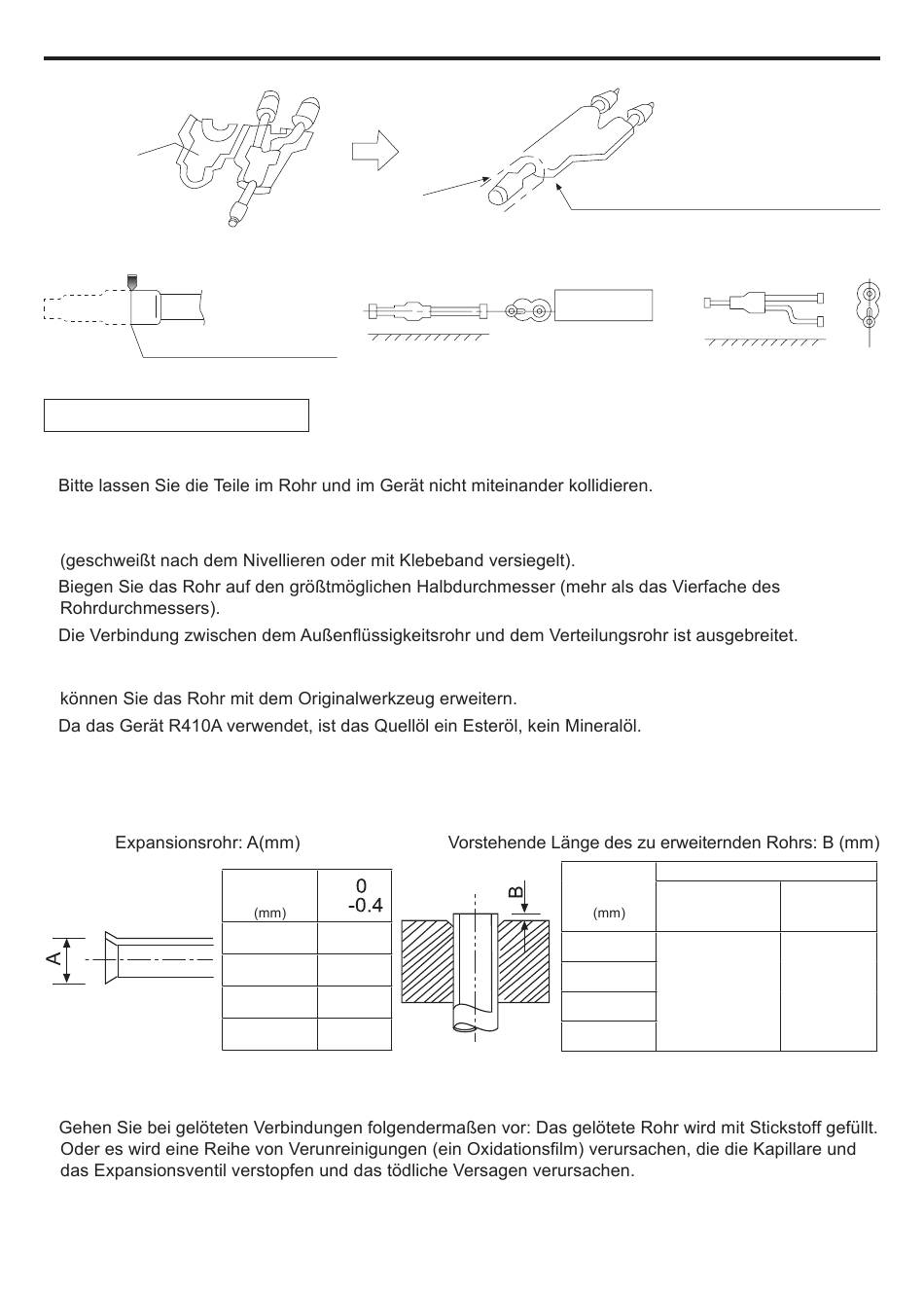

Installationsverfahren
Klebeseite
Schneiden Sie das Rohr mit einem Messer ab
In der Mitte abschneiden
Installation von Rohrleitungen
Wenn Sie eine Rohrverbindung herstellen, gehen Sie folgendermaßen vor:
•
• Das Ventil sollte beim Anschließen des Rohres vollständig geschlossen sein.
• Schützen Sie das Rohrende vor dem Eindringen von Wasser und Verunreinigungen in das Rohr
•
•
Verwenden Sie nach dem Einbau der Dehnungsmutter das Spezialwerkzeug R410A, um das Rohr zu
erweitern. Wenn jedoch die Länge des vorspringenden Rohrs mit der Kupferrohrlehre angepasst wurde,
•
• Wenn Sie eine Fackelverbindung herstellen, gehen Sie folgendermaßen vor: Wenn Sie das
Expansionsrohr anschließen, ziehen Sie es mit einem Doppelschlüssel fest. Das Drehmoment bezieht
sich auf die vorherige Information.
• Außengasrohre und Kältemittelverteilungsrohre sowie Kältemittelverteilungsrohre und Abzweigrohre
sollten mit Hartlot verschweißt werden.
•
Vorbereitung vor Ort
Rechts
Außenrohr
Durchmesser A
Ø6,35 9,1
Ø9,52 13,2
Ø12,7 16,6
Ø15,88 19,7
Dichten Sie die Verbindung ab und
wickeln Sie den Wärmeisolator mit
Klebeband um
Horizontal
Fußboden
Außenrohr
Durchmesser
Ø6,35
Ø9,52
Ø12,7
Ø15,88
16
Fußboden
Falsch
Wenn es ein hartes Rohr ist
Spezialwerkzeuge Das Vorherige
für R410A Werkzeug
0-0,5 1,0-1,5
