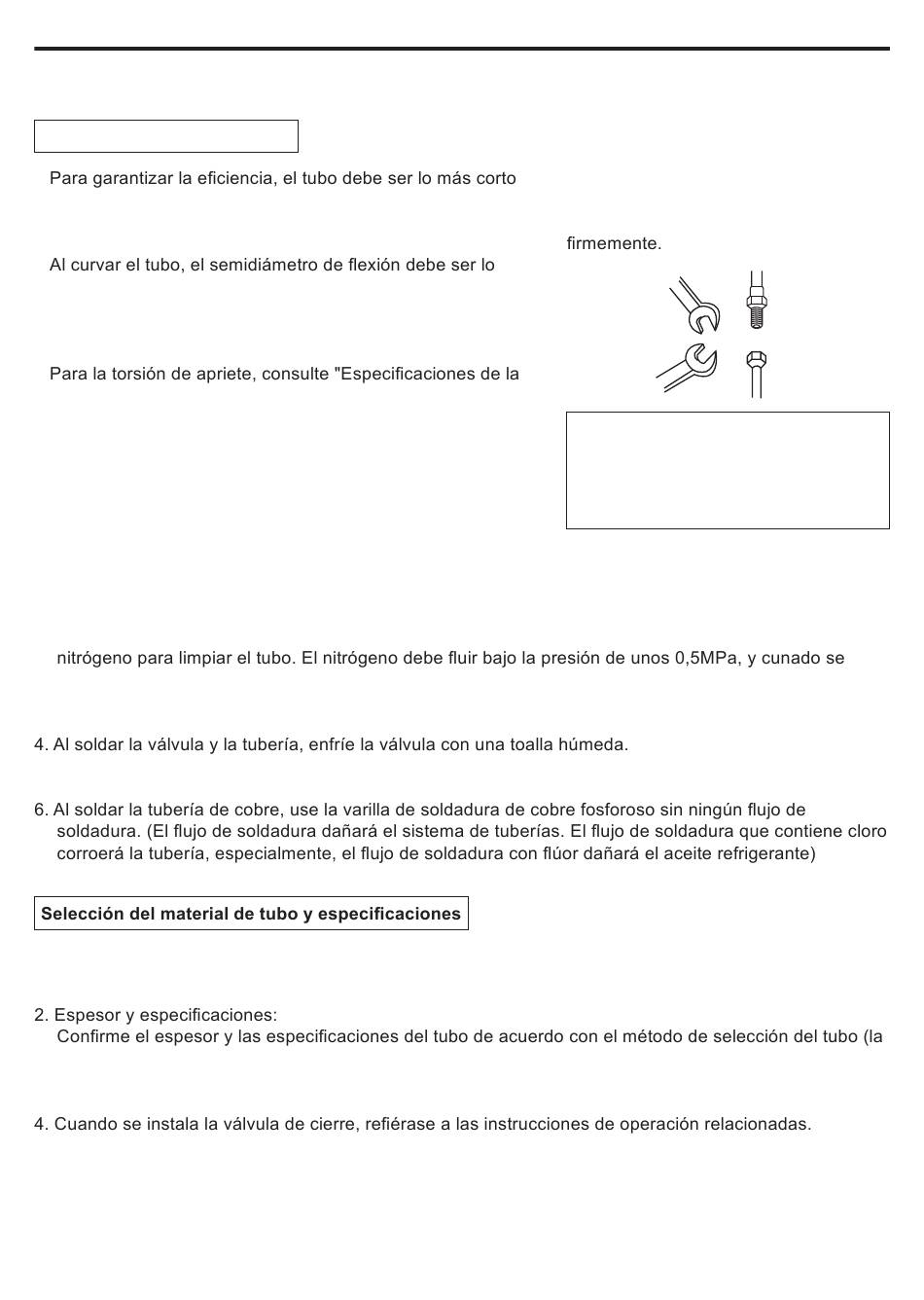

Procedimiento de instalación
A. Conexión del tubo de refrigerante
Método de conexión de tubo:
•
posible.
• Pinte el aceite refrigerante sobre el conector y la tuerca
acampanada.
•
mayor sea posible para evitar que el tubo se rompa o se
doble.
• Al conectar el tubo, apunte al centro para roscar la tuerca a
mano y apriétela con las llaves dobles
•
tubería y torsión de apriete" en la página 15.
• No se permite meter las suciedades como arena, agua y
otros en el tubo. Consulte la página 13 para las medidas
antiincrustantes.
Precauciones en instalación del tubo:
1. Cuando se suelda el tubo con soldadura dura, cargue nitrógeno al tubo para evitar oxidación. El
manómetro debe ajustarse a 0,02MPa. Realizar el procedimiento con circulación de nitrógeno. De
lo contrario, la película de óxido en la tubería puede obstruir el capilar y la válvula de expansión y
provocar un accidente.
2. El tubo de refrigerante debe ser limpio. Si el agua u otras suciedades entran en el tubo, cargue
carga el nitrógeno, detenga el extremo del tubo con las manos para aumentar la presión en tubo, luego
suelte las manos (al mismo tiempo detenga el otro extremo).
3. La instalación del tubo debe ser completada después de cerrar las válvulas de cierre.
5. Cuando se necesita cortar el tubo de conexión y el tubo de derivación, no utilice la sierra sino las
cizallas especiales.
1. Seleccione el tubo de refrigerante de siguiente material.
Material: tubo de cobre sin costura oxidado fosfórico, modelo: C1220T-1/2H (diámetro más de 19,05);
C1220T-0(diámetro menos de 15,88).
unidad utiliza R410A, si el tubo de más de 19,05 es de tipo O, la resistencia contra presión será mala,
así que el material debe ser de tipo 1/2H y más del espesor mínimo).
3. Se debe utilizar el tubo de derivación de Airwell.
5. La instalación del tubo debe estar dentro del rango permisible.
6. Se debe realizar la instalación del tubo de derivación de acuerdo con el manual correspondiente.
Al apretar o desapretar la tuerca,
opere con llave de doble extremos,
porque una llave no se puede ejecutar
Llave
Llave
Si se enrosca la tuerca sin apuntar al
centro, se dañará la rosca, causando
fugas.
12
Conector
Tuerca
