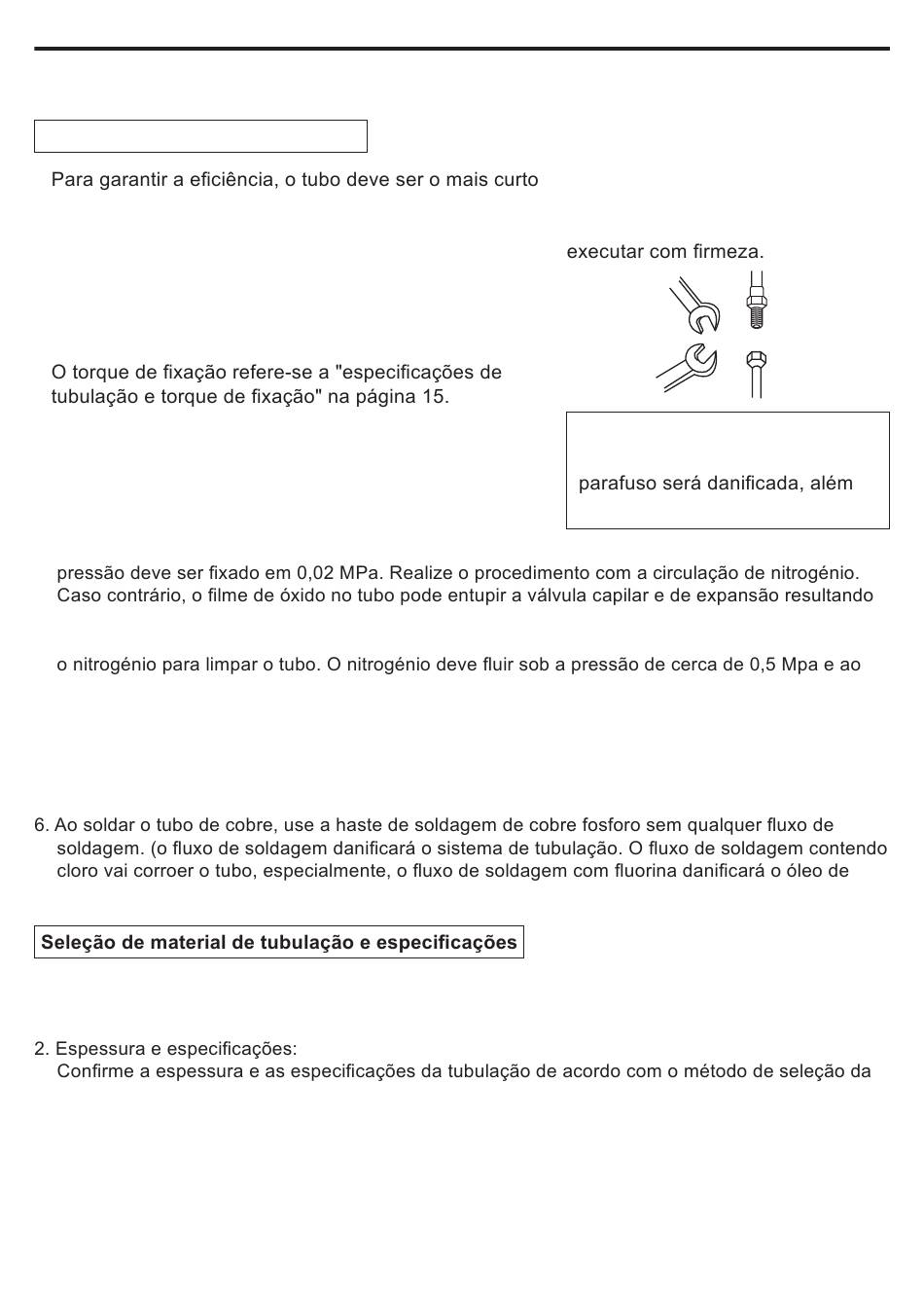

Procedimento de instalação
A. Conexão de tubulação de refrigeração
Método de conexão de tubulação:
•
possível.
• Manche o óleo refrigerante no conector e a porca de
sinalização.
• Ao dobrar o tubo, o semi-diâmetro de dobra deve ser o
maior possível contra o tubo ser quebrado ou dobrado.
• Ao conectar o tubo, mire no centro para roscar a porca
à mão e aperte-a com as chaves duplas.
•
• Não deixe a impureza como areia, água etc. no tubo.
As medidas antivegetativas referem-se à página 13.
Cuidados na instalação da tubulação:
1. Ao soldar o tubo com solda dura, carregue o nitrogénio no tubo contra a oxidação. O medidor de
em acidente.
2. O tubo refrigerante deve estar limpo. Se a água e a outra impureza entrarem no tubo, carregue
carregar o nitrogénio, pare a extremidade do tubo à mão para aumentar a pressão no tubo e solte
a mão (enquanto isso pare a outra extremidade).
3. A instalação da tubulação deve ser executada após o fechamento das válvulas de parada.
4. Ao soldar a válvula e o tubo, esfrie a válvula com a toalha molhada.
5. Quando o tubo de conexão e o tubo do ramo precisarem ser cortados, use as tesouras especiais
e não pode usar a serra.
refrigeração.)
1. Selecione o tubo refrigerante do material abaixo.
Material: o tubo de cobre fosfórico oxidado sem emenda, modelo: C1220T-1/2H (diâmetro superior
a 19,05); C1220T-0 (diâmetro inferior a 15,88).
tubulação (a unidade está com R410A, se a tubulação acima de 19,05 for do tipo 0, a preservação
da pressão será ruim, portanto deve ser do tipo 1/2H e sobre a espessura mínima.
3. O tubo do galho e o cano de coleta devem ser de Airwell.
4. Ao instalar a válvula de parada, consulte a instrução relativa de operação.
5. A instalação do tubo deve estar na faixa permitida.
6. A instalação da tubulação do ramo e da tubulação de recolhimento deve ser realizada de acordo
com o manual relativo.
Ao prender e perder a porca, opere
com chaves duplas, pois apenas
uma chave de fenda não pode
Chave
Chave
Se roscar a porca como não
visando o centro, a rosca do
disso causará vazamento.
12
conector
Porca
