Procedimento de instalação
Medidas antivegetativas
Primeiro, limpe o cano.
Posição Período de instalação
Mais de 1 mês
Exterior
Menos de 1 mês
Interior Nada a ver com o período

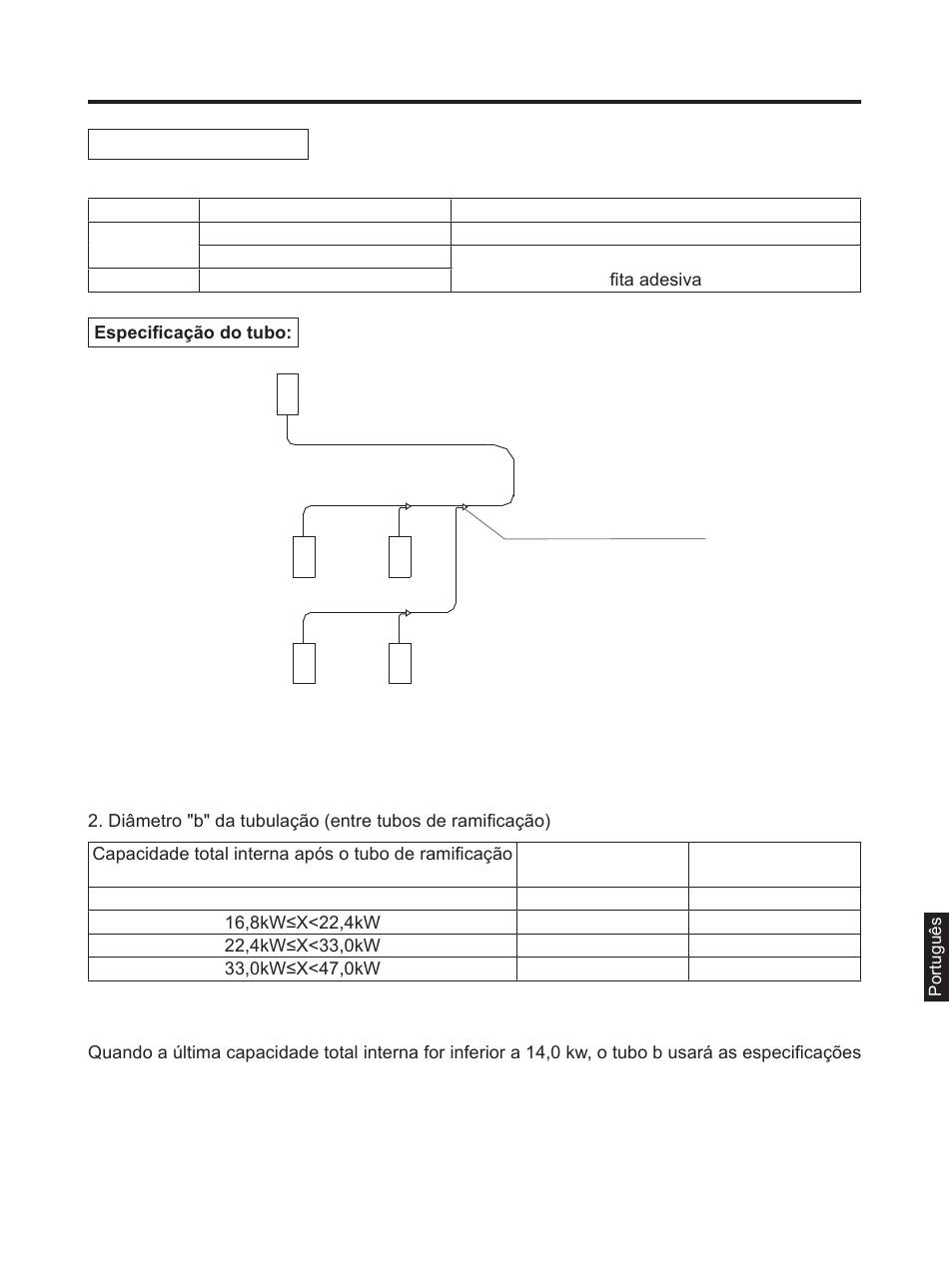

1. O diâmetro da tubulação "a" (entre a tubulação interna e a tubulação de ramal) depende da
tubulação interna, o diâmetro do gás e da tubulação líquida das unidades internas deve ser
de acordo com o manual de instalação das unidades internas.
<16,8kW
Nota:
Ajuste o diâmetro no campo (é necessário mudar o tubo)
como o tubo a.
c
a a
b
a a
(kW)
Medidas
Plano a extremidade do tubo
Plano a extremidade do tubo ou a vedação com
O primeiro tubo de galho
Tubo de gás (mm)
Ø15,88
Ø19,05
Ø22,22
Ø28,58
13
Tubo líquido (mm)
Ø9,52
Ø9,52
Ø9,52
Ø12,7
