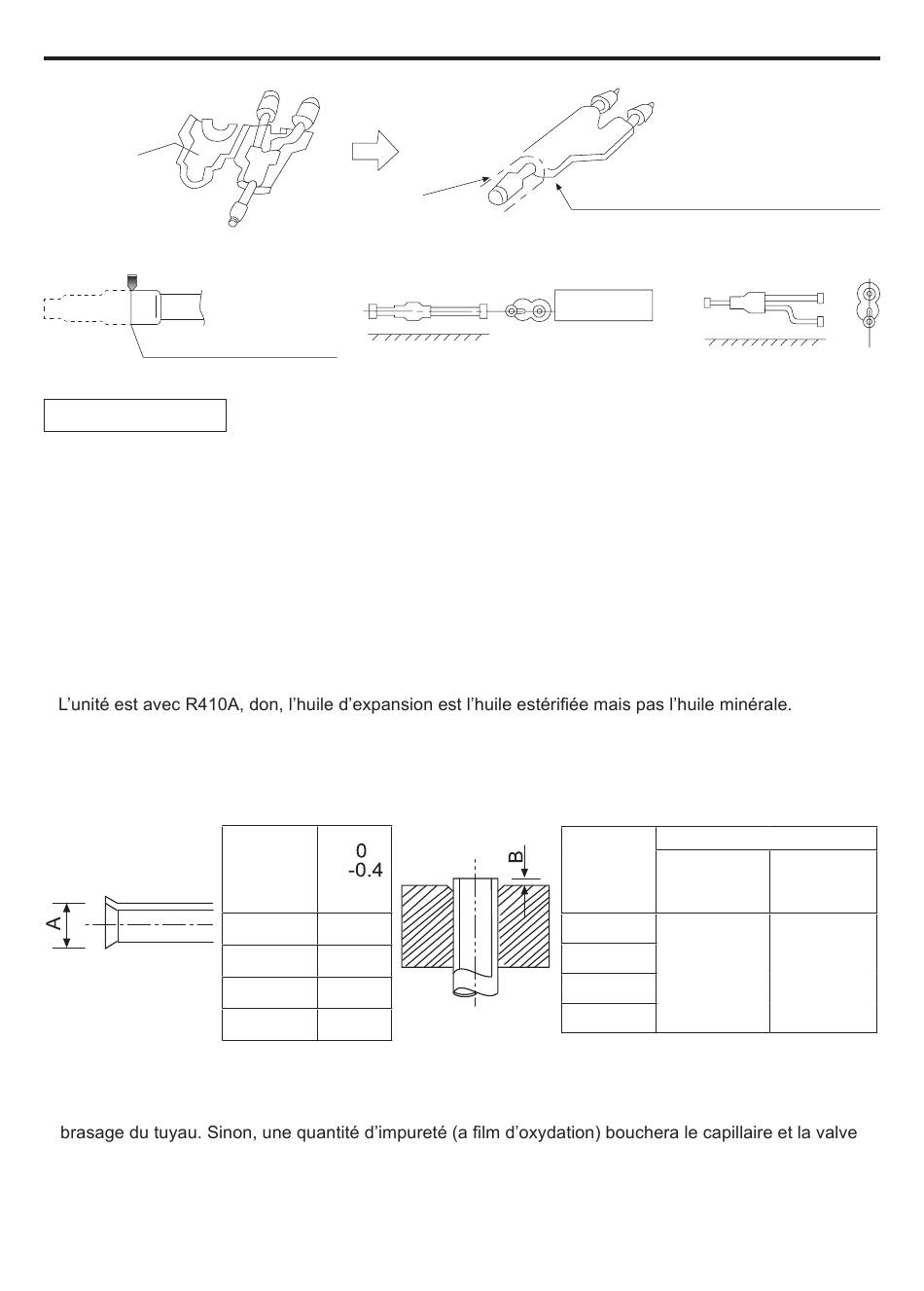

Procédures d'installation
Côté adhésif
Couper le tuyau à l'aide de couteau
Couper au milieu
Installation de tuyau
Lors de la connexion du tuyau, veuillez suivre les items suivants :
• Ne pas laisser le tuyau et les pièces de l'unité entrer en collision l'un avec l'autre.
• Fermer complètement les valves lors de la connexion des tuyaux.
• Protéger l'extrémité de tuyau contre l'eau et les saletés (soudage après l'aplatissement, ou scellé avec le
ruban adhésif).
• Plier le demi-diamètre de tuyau le plus grand possible (plus de 4 fois du diamètre de tuyau).
• La connexion entre le tuyau de liquide extérieur et le tuyau de distribution est de type évasé. Veuillez
élargir le tuyau avec l'outil spécial de R410A après l'installation d'écrou d'expansion. Mais si la longueur
conçue du tuyau a été ajustée à l'aide de la jauge de tuyau en cuivre, l'outil original peut être utilisé pour
étendre le tuyau.
•
• Lors de la connexion évasée, veuillez suivre les items suivants : Lors de la connexion du tuyau
d'expansion, serrer les tuyaux avec double clé à molette. Faire référence aux informations précédentes
pour le couple.
Tuyau d'expansion : A(mm)
• Le tuyau de gaz extérieur et le tuyau de distribution de réfrigérant, le tuyau de distribution de réfrigérant
et le tuyau de branchement doivent être soudés avec de la soudure dure.
• Lors de la connexion par brasage, procédez comme suit : Charger en même temps l'azote lors du
d'expansion, cela peut entraîner même l'échec fatal.
Préparation sur
le terrain
Droite
Diamètre
extérieur A
de tuyau
(mm)
Ø6,35 9,1
Ø9,52 13,2
Ø12,7 16,6
Ø15,88 19,7
Sceller la connexion et emballer l'isolation
thermique avec le ruban adhésif
Horizontal
Plancher
Longueur projetée du tuyau à élargir : B(mm)
Diamètre
extérieur
de tuyau
(mm)
Ø6,35
Ø9,52
Ø12,7
Ø15,88
16
Plancher
Faux
S'il s'agit d'un tuyau rigide
Outil spécial L'outil de
de R410A formage
0-0,5 1,0-1,5
